Напряжение, В | 400 |
Номинальная мощность, кВт | 100 |
Мощность двигателя, л.с. | 163,15 |
Тип стартера | электростартер |
Вид топлива | дизель |
Объем топливного бака, л | 277 |
Вес, кг | 1777 |

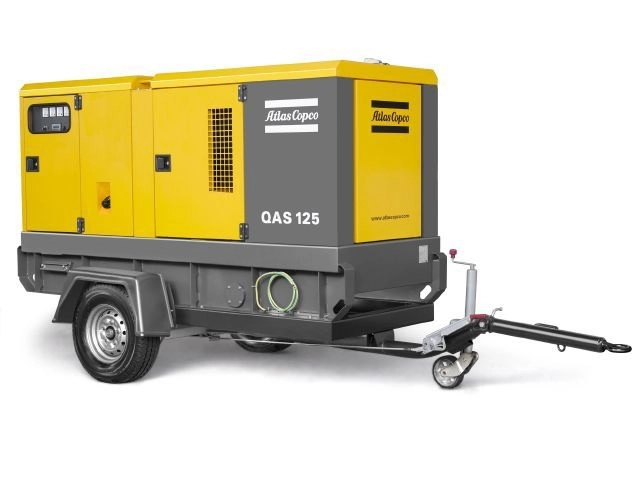

Электростанция QAS 125 FLX предназначена для снабжения электричеством строительных объектов, промышленных предприятий, жилых и складских комплексов, больниц и других объектов.
Генератор изготовлен в прочном всепогодном (с IP54) шумопоглощающем корпусе из оцинкованной стали и окрашенным порошковым методом с последующей термической обработкой, предотвращающей коррозию. Применение уникальных технических решений, гарантирует запуск генератора при температуре окружающей среды от -25 °С до +40 °С и на высоте 1000 метров над уровнем моря без потерь по мощности.
Электростанция предназначена для установки вне помещения при любых погодных условиях и на неподготовленную поверхность (без фундамента) с углом отклонения от горизонта до 15 градусов. Для удобства погрузочно-разгрузочных работ корпус оборудован подъемной проушиной, а опорная рама c и салазками для буксирования волоком.
Благодаря отличным шумопоглощающим способностям (шумовое давление по ISO 2151 на 7 метрах до 71 дБ) генератор можно устанавливать в непосредственной близости от потребителя.
Приборная панель
Приборная панель оборудована тремя амперметрами, вольтметром с селекторным переключателем фаз, тахометром/частотомером, панелью управления Qc с ЖК-дисплеем, пусковым переключателем, потенциометром подстройки частоты, лампой освещения, 4-полюсным защитным автоматическим выключателем, на выходе генератора, распределительной клеммной колодкой для подключения силовых кабелей и кнопкой аварийной остановки.

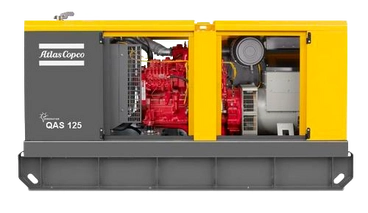

В стандартной комплектации дизель-генератор оборудован:
- дизельным четырехтактным шестицилиндровым двигателем Cummins 6BTAA5.9-G2;
- синхронным бесщеточным генератором переменного тока Leroy Somer LSA44.2 S7, допускающим 180%-ную перегрузку в течение 20 секунд;
- защитным реле утечки на «землю» с диапазоном регулировки 0,025…25 А;
- системой водяного охлаждения с мощным осевым вентилятором;
- системой фильтрации топлива с предварительным влагоотделением;
- автоматическим регулятором напряжения по 3-м фазам с точностью регулировки ± 1%;
- электронным регулятором скорости вращения (частоты) с точностью регулировки ± 0,25%;
- встроенным запирающимся топливным баком емкостью 277 литров;
- гибким дренажным шлангом для охлаждающей жидкости;
- системой шумоглушения, обеспечивающей уровень шума 70 дБА на расстоянии 1 метров при 75% нагрузке;
- металлическим штырем для заземления генератора при работе в полевых условиях;
- системами защиты по высокой температуре охлаждающей жидкости, низкому давлению масла и низкому напряжению на выходе генератора переменного тока.
ОПЦИИ ГЕНЕРАТОРОВ
Система возбуждения с питанием от генератора с постоянного магнитом - PMG
Специальный цвет по желанию заказчика
Устройство подогрева охлаждающей жидкости
Зарядное устройство аккумуляторов
Увеличенный топливный бак
Экологический поддон
Исполнение генератора на шасси
Клеммная колодка
Силовые розетки
Панель управления Qc1002
Панель управления Qс2002
Пазы для вилочного погрузчика
Предпусковой подогреватель (топливная горелка типа Webasto или Eberspacher)
Разъем для подключения к внешнему топливному баку
Таблица Ухудшений выходных характеристик генератора от условий эксплуатации.
Высота, м | Температура, °C | ||||||
0 | 10 | 20 | 35 | 40 | 45 | 50 | |
0 | 100 | 100 | 100 | 100 | 100 | 90 | 80 |
500 | 100 | 100 | 100 | 100 | 100 | 90 | 80 |
1000 | 100 | 100 | 100 | 100 | 100 | 90 | 80 |
1500 | 100 | 100 | 100 | 95 | 95 | 85 | 75 |
2000 | 95 | 95 | 95 | 90 | 90 | 85 | 75 |
2500 | 90 | 90 | 90 | 85 | 85 | NA | NA |
3000 | 90 | 90 | 90 | 85 | 85 | NA | NA |
3500 | 80 | 80 | 80 | NA | NA | NA | NA |
4000 | 75 | 75 | 75 | NA | NA | NA | NA |
УСЛОВИЯ ЭКСПЛУАТАЦИИ
- Максимальная рабочая температура окружающей среды + 50°C.
- Минимальная температура гарантированного запуска - 18°C (без подогревателя охлаждающей жидкости).
- Минимальная температура гарантированного запуска с подогревателем охлаждающей жидкости - 25°C (поставляется по заказу).
- Максимальная влажность окружающей среды 85%.
- Максимальная высота эксплуатации над уровнем моря 4000 м.
ОСОБЕННОСТИ
- Бесперебойная работа в любых погодных условиях.
- Высокопрочные узлы и агрегаты.
- Благодаря большому выбору доп опций, все генераторы серии QAS обладают гибкостью и универсальностью.
- Простое обслуживание и ремонт сокращают эксплуатационные затраты.
- Крепкий ударопрочный корпус из оцинкованной стали защищает от любых погодных условий.
- Готовность к работе при минимальных предварительных настройках.
- Удобство транспортировки благодаря продуманной конструкции.
ПРЕИМУЩЕСТВА
- Низкий расход топлива.
- Гарантия 1 год.
- Возможность проводить техническое обслуживание самостоятельно.
- Высокая топливная автономность.
- Большие межсервисные интервалы - 250 часов.
- Шумопоглощающий корпус.
- Большие, широко открывающиеся дверцы.
- Быстросъёмные решетки для легкой очистки радиатора.
- Жесткая конструкция подъемной балки с центральным кольцом под крюк.
- Проушины для подъема и перетаскивания волоком.
- Прочный корпус из оцинкованной стали.
- Двухступенчатая система фильтрации воздуха.
- Топливный фильтр с влагосепаратором и датчиком уровня воды.
- Сертификаты ГОСТ Р.
- Соответствие нормам по выбросам, уровню шума.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Напряжение | 400 В |
Мощность при постоянной нагрузке (PRP) при 50 Гц | 125 кВА / 100 кВт |
Мощность при резервной нагрузке (LTP) при 50 Гц | 137 кВА / 109 кВт |
Коэффициент мощности | 0,8 |
Номинальный ток при постоянной нагрузке | 180,4 А |
Способность мгновенного приема нагрузки: | |
- с падением частоты более 5% | 100% |
- с падением частоты не более 5% | 70% (70 кВт) |
Емкость топливного бака стандартного/увеличенного | 277 /860 л |
Топливная автономность при максимальной загрузке | 10,2 час |
Уровень звукового давления на расстоянии 7 метров при 75% нагрузке | 71 дБА |
Расход топлива: | |
0% мощности | 4,5 кг/час |
50% мощности | 12,8 кг/час |
75% мощности | 18,0 кг/час |
100% мощности | 22,5 кг/час |
Удельное потребление топлива при 100% загрузке | 0,23 кг/кВт ч |
Двигатель: | |
Модель | Cummins 6BTAA5.9-G2 |
Охлаждение | водяное |
Число цилиндров | 6 |
Мощность | 120 кВт |
Подача воздуха в камеру сгорания | турбонаддув с воздушным охлаждением |
Рабочий объем двигателя | 5,9 л |
Управления скоростью вращения | электронное |
Система впрыска топлива | прямой впрыск |
Емкость масляной системы | 16,4 л |
Емкость системы охлаждения | 10,0 л |
Напряжение боровой сети генератора | 24 В |
Обороты двигателя | 1500 об/мин |
Расход масла двигателя | 0,09 л/час |
Норма по выхлопу | EU STAGE II |
Генератор: | |
Модель | Leroy Somer LSA 44.2 S7 |
Степень защиты | IP23 |
Класс изоляции обмоток статора | Н (высший) |
Класс изоляции обмоток ротора | Н (высший) |
Габаритные размеры и вес: | |
ДхШхВ | 2980х1100х1500 мм |
Вес сухой/рабочий | 1777 кг/ 2100 кг |
Защита от токов утечки: | |
Реле утечки на землю | 0,03-30 А |
Контроль сопротивления изоляции | 10-100 кОм |
