Модульные компрессорные станции Ceccato

Модульные компрессорные станции серии BP MKC

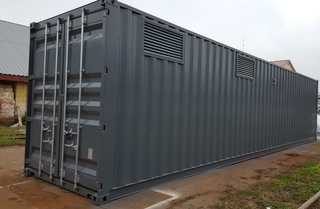

Станция представляет собой утепленный блок-бокс на базе 20-ти или 40-ка футового контейнера, а также их совместных комбинаций в котором монтируется все оборудование с полной трубопроводной обвязкой и системами жизне обеспечения.

Модульные компрессорные станции серии BP МКС, предназначены для снабжения предприятий качественным сжатым воздухом и газом.

- Для производства сжатого воздуха в станциях используются компрессорные установки марок: «СECCATO», «MARK» а так же ресиверы марки «SICC».
- Для производства азота используются азотные генераторы марки «Pneumatech».
- Для подготовки сжатого воздуха и очистки от механических примесей и капельной влаги станции могут комплектоваться системами подготовки воздуха марок: «PHEUMATECH», «СECCATO» - с различными степенями очистки.

Станции устанавливаются на открытых площадках, с температурой окружающей среды от -55 С до +50 С и поставляются в полной заводской готовности к пуску.

ПРИНЦИП РАБОТЫ МОДУЛЬНЫХ КОМПРЕССОРНЫХ СТАНЦИЙ СЕРИИ BP МКС

Основной принцип работы модульных компрессорных станций B PМКС заключается в том, что воздух, используемый для охлаждения компрессоров, используется для отопления самой станции (система рекуперативного теплообмена). Управление потоком воздуха осуществляется с помощью жалюзи с электроприводом Belimo.

При работе станции в теплое время года, отработанный горячий воздух из компрессоров, выбрасывается запределы станции, тем самым в помещении самой станции воздух постоянно остается одной температуры, равной температур еокружающей среды.

В холодное время года, отработанный горячий воздух наоборот поступает внутрь станции и тем самым, обогревая помещение станции. Постоянную (заданную) температуру станции поддерживает электроника станции с помощью температурных датчиков. Центральный распределительный щит (ЦРЩ) станции спроектирован таким образом, чтобы обеспечить возможность управления плавной регулировки открытия/закрытия жалюзи, работу температурных датчиков, а так же работу других основных и вспомогательных устройств и оборудования станции. На ЦРЩ пользователь может выставить необходимую температуру, которая должна постоянно поддерживаться в помещении станции, все остальное электроника станции сделает сама.

В момент простоя компрессоров, станция обогревается за счет установленных электрических конвекторов.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ BP МКС

  1. Утепленный металлический цельносварной корпус с технологическими проемами и узлами для установки оборудования.Теплоизоляция станции - из негорючи хматериалов.
  2. Внутренняя обшивка: стены, потолок – оцинкованный профилированный лист, пол – настил из стального рифленого листа.
  3. Наружные металлические защитные вентиляционные решетки.
  4. Система автоматизированного регулирования притока/отвода воздуха, необходимого для охлаждения и работы компрессоров, с электроприводами BELIMO или аналог (система рекуперации тепла).
  5. Система обогрева – электроко нвекторы с термоконтроллерами (поддержание необходимого температурного режима в помещении станции в автоматическом режиме).
  6. Освещение основное аварийное.
  7. Система автоматического порошкового пожаротушения (осуществляющая функции обнаружения и тушения пожара независимо от внешних источников питания и систем управления), на основе устройства сигнально-пускового и модулей порошкового пожаротушения МПП(р)«Буран-2,5», согласно НПБ88-2001.
  8. Система ручного пожаротушения – огнетушители порошковые ОП–4 (г).
  9. Силовой электрощит для питания компрессоров, собственных нужд контейнера и управления системой вентиляции.
  10. Силовая и слаботочная электропроводка, выполненная в металлических оцинкованных коробах.
  11. Система трубопроводов – соединительные трубопроводы, трубопроводная арматура, байпасные линии осушителя и магистральных фильтров, опоры.
  12. Система отвода конденсата.
  13. Система заземления.

СТРУКТУРНАЯ СХЕМА ОБОЗНАЧЕНИЯ

Модульная компрессорная станция BP МКС (1) - Х(2) - Y(3) - Z(4) –T(5) -ТУ 11251119-2016 (6)

1 – Наименование изделия;
2 – Количество 10, 20, 30, 40-футовых контейнеров в составе изделия (если контейнера 2, 3, 4 или 5, то указывать соответственно 2х40, 3х40, 4х40 или 5х40);
3 – Количество компрессоров (включая резервные);
4 – Номинальная мощность компрессорной станции (считается по суммарной мощности всех компрессоров станции, за исключением резервных):
5 - Марка компрессорного оборудования, использованного в МКС:
CE -«СECCATO»;
M -«MARK»;
6 – Обозначение настоящих технических условий.

Пример обозначения в других документах и при заказе: «Модульная компрессорная станция BPМКС-2х40-4-60-CEC-ТУ 11251119-2016».

Технологические проемы и ворота:

В станции предусмотрены необходимые технологические проемы и ворота для ремонта и обслуживания основного оборудования.

СТАНДАРТНОЕ ОБОРУДОВАНИЕ

Наружная и внутренняя обшивка:

Теплоизоляция станции - из негорючих материалов.
Внутренняя обшивка: стены, потолок – оцинкованный профилированный лист, пол – настил из стального рифленого листа.
Для защиты от внешних воздействий оснащена металлическими защитными вентиляционными решетками.

СОСТАВ МОДУЛЬНОЙ КОМПРЕССОРНОЙ СТАНЦИИ BP МКС

Система вентиляции:

Система вентиляции с автоматическими жалюзи, с электроприводом.

Система автономного обогрева:

Система обогрева – электроконвекторы с термоконтроллерами (поддержание необходимого температурного режима в помещении станции в автоматическом режиме).
Количество и мощность конвекторов подбирается исходя из площади станции.

Системы пожаротушения:

Автоматической системой пожаротушения (модули порошкового пожаротушения "Буран-2,5").
Системой ручного пожаротушения (Углекислотные огнетушители ОУ и ОП).

СТАНДАРТНОЕ ОБОРУДОВАНИЕ

Освещение:

Осветительными приборами основного света (из расчета освещенности 200 лкна уровне 0,8 м от пола).
Осветительными приборами аварийного освещения(аккумуляторные светильники).

Силовой шкаф и системы управления:

Силовой электрощит для питания компрессоров, собственных нужд контейнера и управления системой вентиляции.(шкаф и комплектующие компании "ABB"), установка параметров осуществляется с помощью ТРМ ОВЕН или блока управления «SIEMENS»(Опция).

Электропроводка:

Силовая и слаботочная электропроводка, выполненная в металлических оцинкованных коробах.

Трубная обвязка:

Система трубопроводов – соединительные трубопроводы, трубопроводная арматура, байпасные линии осушителя и магистральных фильтров, опоры.

Система дренажа:

Система отвода конденсата.
Все блоки объединяются в систему сброса конденсата и выход данной системы организован на кромке станции.

Контур заземления:

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ (ОПЦИИ)

Установка блока АВР.
Обвязка оборудования трубами из нержавеющей стали.
Установка пожарно-охранной сигнализации.
Установка системы фильтрации воздуха (для предприятий с сильно-запыленной атмосферой).
Окраска станции в фирменные цвета.
Так же возможно размещение в модуле любого дополнительного оборудования по требованию заказчика, включая не профильное.

За подробной информацией о модельном ряде данного оборудования, и по вопросам приобретения, обращайтесь к нашим менеджерам по телефонам:

(495) 589-68-15 и (495) 665-73-53.

Мы будем рады видеть Вас в числе наших постоянных клиентов!
