Рабочая зона, мм | 3000x1500 |
Выходная мощность лазера, ватт | до 1500 |
Скорость позиционирования, м/мин | 40 |
Точность позиционирования, мм | ±0.03 |
Ход по осям X/Y/Z, мм | 1500/3000/100 |
Габаритные размеры, см | 460х245х170 |
Вес, кг | 1800 |
Станки с лазерной резкой – современные, технологичные установки, которые применяются для раскройки материала точностью до 0,1 мм без заусенцев кромки. Станки с лазерной резкой отличаются тем, что дают возможность создавать детали сложной формы и делать отверстия в 3 - 4 меньше толщины металлического листа. Не нужно сначала делать штампы и пресс-формы, и после не требуется чистовая обработка изготавливаемой детали. Короткий технологический процесс экономит деньги на персонале и подготовке рабочего процесса.
Лазерные станки применяют для работы с листами металла, высокоуглеродистой сталью, нержавейкой, латунью, и цветными сплавами. Скорость резки лазерных станков с ЧПУ - 500 мм/сек. Автоматизацию процесса можно достичь путем создания чертежей деталей на ПК в специальной CAD программе и передачей в считывающее устройство станка, которое управляет резкой металла.
Волоконные лазерные установки применяют в сферах производства, где требуется максимально точно раскроить металл. Оптоволоконные лазерные станки с ЧПУ подойдут, как для серийного производства, так и для единичного изготовления продукции. Установки успешно используются в машиностроении и производстве, где требуется гравировка металлической поверхности или ее фигурная резка.

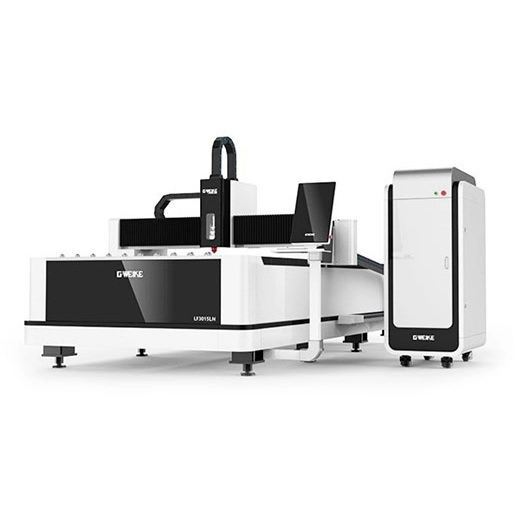

Особенности волоконного лазера Gweike LF3015E
- Волоконный лазерный станок Gweike LF3015E (эконом модель без электрического шкафа) используется для резки листового металла;
- Портал изготовлен из авиационного алюминия по аэрокосмическому стандарту. Сам рабочий стол 3000x1500 мм выполнен из стали, что позволяет обеспечить высокую механическую прочность и жесткость;
- Станок имеет надежные компоненты: прогрессивные серводвигатели Inovance, зубчатые рейки APEX (Тайвань), электрокомпоненты Schneider/Zhengtai, лазерный излучатель Raycus/ IPG (на выбор). Стоимость станка указана с источником Raycus 1000W;
- Высокая точность позиционирования ±0.03 мм. Опционально можно установить автоматическую фокусировку для резки листового металла различной толщины;
- Для управления станком установлена система AUSTECH.
Области применения
- Широко используется для изготовления рекламной продукции (например, металлических букв);
- Станки для лазерной резки по металлу с ЧПУ используются для промышленного производства изделий из листового проката стали и цветных металлов.
Основные характеристики
Код номенклатуры | 44220 |
Производитель | GWEIKE |
Страна-производитель | КНР |
Рабочая зона | 3000x1500 мм |
Выходная мощность лазера | до 1500 ватт |
Поддерживаемые источники | 1000. 1500, 2000 ватт |
Скорость позиционирования | 40 м/мин |
Точность позиционирования | ±0.03 мм |
Ход по осям X/Y/Z | 1500/3000/100 мм |
Макс, ускорение | 0.6 G |
Параметры подключения | |
Электропитание | 3x380/50 В/Гц |
Габариты | |
Длина | 4600 мм |
Ширина | 2450 мм |
Высота | 1700 мм |
Вес | 1800 кг |
Дополнительные параметры | |
Повторяемость | ±0.02 мм |
Ширина направляющей, X ось | 20 мм |
Ширина направляющей, Ү ось | 25 мм |
Допустимые графические форматы | Dxf, ai, pit |
Время неперерывной работы | 24 ч |
Макс, масса загруженных листов | 600 кг |
Комплектация
- Лазерный источник Raycus/IPG (на выбор);
- Резательная головка AUSTECH;
- Cервомоторы: Inovance;
- Система управления AUSTECH (интерфейс на английском языке);
- Зубчатые рейки APEX (Тайвань);
- Линейные направляющие LAPPING;
- Редукторы скорости Motoreducer (Франция);
- Шариковые винты TBI;
- Пневматические компоненты SMC/CKD/Airtec;
- Электрокомпоненты Schneider/Zhengtai;
- Подшипники NSK;
- Водяной чиллер;
- Система вытяжки, вентилятор;
- Система автоматической смазки.
