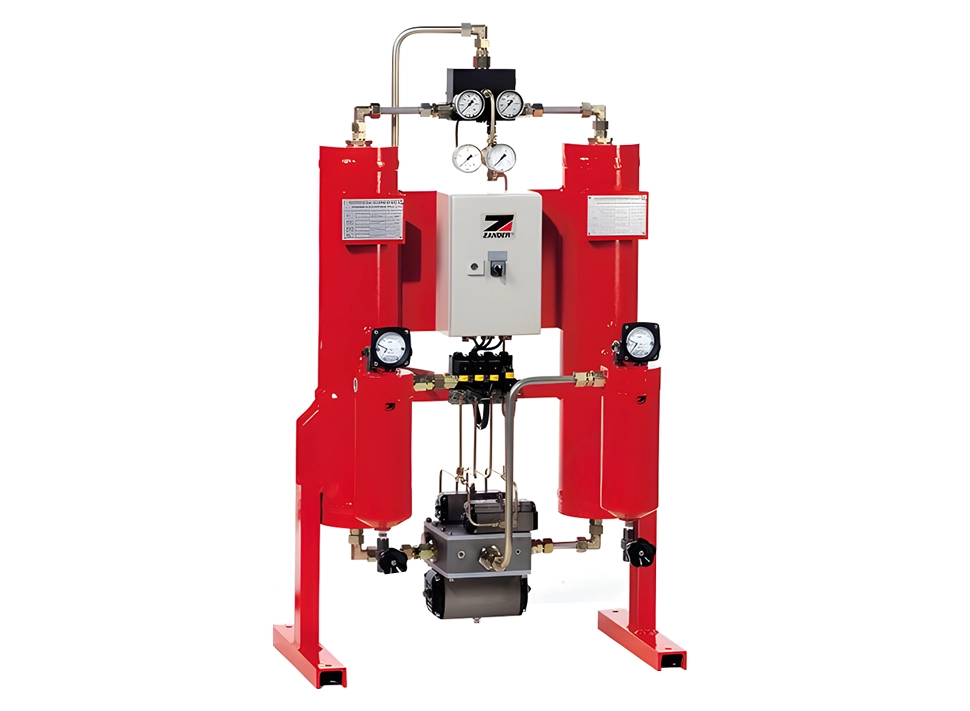

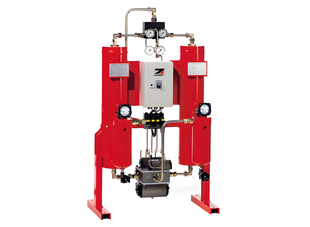

Осушитель адсорбционный холодной регенерации ZANDER HDK 120/50

Адсорбционные осушители сжатого воздуха высокого давления серии HDK от компании ZANDER работают на основе принципа холодной регенерации адсорбента.

После предварительной фильтрации сжатый воздух попадает в нижний блок клапанов, где через открытый впускной клапан направляется в рабочий адсорбер. Осушители оснащены адсорбентами — молекулярными ситами марки MS512 4A, которые эффективно поглощают влагу.

В процессе адсорбции влага из сжатого воздуха поглощается адсорбентом при движении воздушного потока снизу вверх. Часть осушенного воздуха используется для регенерации другого адсорбера: она подается через редуктор давления и сопло регенерации. Основная же масса осушенного воздуха выходит из осушителя и проходит через финальный фильтр или фильтр грубой очистки серии VH, который задерживает возможные частицы адсорбентной пыли. Завершив фильтрацию, сжатый воздух готов к использованию.

Пока идет процесс адсорбции в одном адсорбере, другой подвергается регенерации. Для этого осушенный воздух пропускается через регенерируемый адсорбер сверху вниз, в направлении, противоположном потоку адсорбции. Расширяя до атмосферного давления, осушенный воздух вытягивает влагу из насыщенного адсорбента и выводит её через открытый разгрузочный клапан и фильтр-глушитель.

Электронный блок управления Multitronic контролирует смену рабочих режимов адсорберов. По истечении определенного интервала времени разгрузочный клапан закрывается, а клапан набора давления открывается, уравновешивая давление между двумя адсорберами. Далее система переключает клапаны, меняя направление потоков, и работа продолжается в обратном порядке.

Этот метод прост и надежен, требуя минимальное количество электроэнергии для функционирования электроники и переключения клапанов. Однако одним из недостатков такой технологии является потеря некоторого объема сжатого воздуха во время процесса регенерации.

Особенности и преимущества

• В осушителях ZANDER используются высококачественные адсорбенты с расчетным сроком службы до 4 лет непрерывной работы, что снижает затраты на обслуживание.
• Все компоненты осушителей рассчитаны на долгий срок службы: адсорберы выдерживают до 1 миллиона циклов перепадов давления (около 10 лет непрерывной работы), соленоидные клапаны подобраны с большим запасом прочности, а фильтр-глушитель отличается высокой эффективностью. Электробезопасность осушителей соответствует стандарту IP54.
• Система мониторинга состояния осушителя включает удобный светодиодный дисплей и индикаторы управления Multitronic.
• Решетки для распределения потока воздуха, выполненные из нержавеющей стали, обеспечивают самоочистку и установлены в нижней части адсорберов.
• Верхняя часть адсорберов оснащена сетчатыми пылевыми фильтрами для дополнительной защиты от загрязнений.

Чтобы подсчитать точную пропускную способность осушителя, нужно производительность при рабочем давлении 7 бар×поправочный коэффициент:
