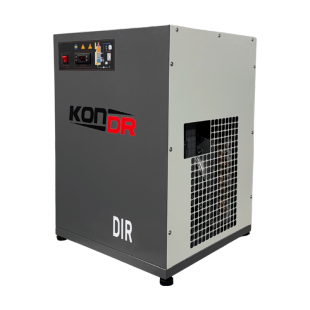

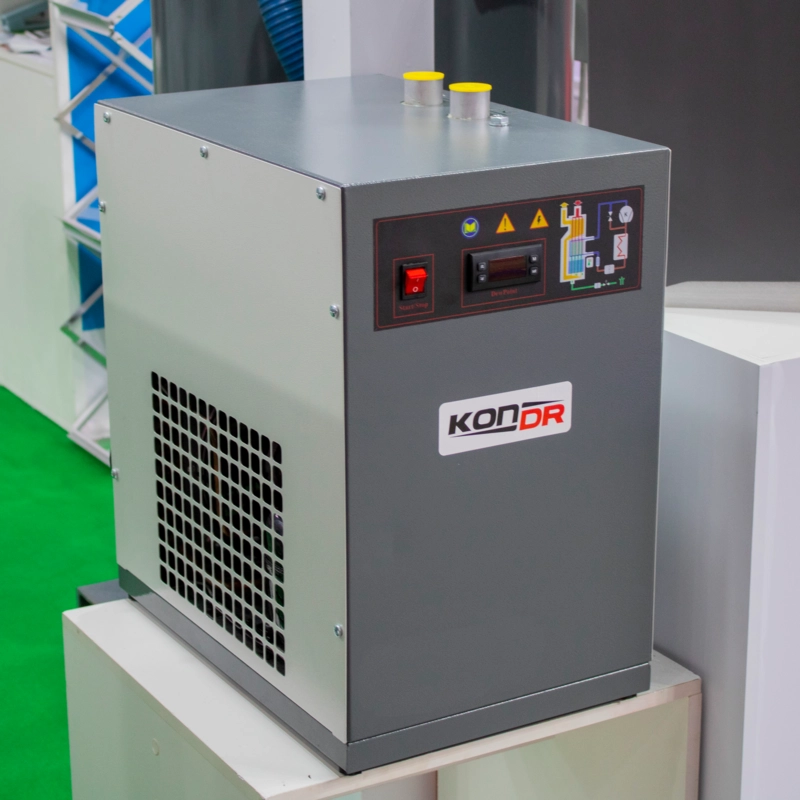

Осушитель рефрижераторный KonDR DIR 070

Линейка рефрижераторных осушителей KonDR DIR разработана для стабильной подготовки сжатого воздуха в условиях переменных нагрузок и широкого диапазона температур эксплуатации. Это продуманное инженерное решение, ориентированное на энергоэффективность, надёжность и длительный ресурс оборудования.

Осушители KonDR DIR обеспечивают стабильное качество сжатого воздуха с точкой росы +3 °C и соответствуют требованиям 4 класса по содержанию влаги.

Преимущества рефрижераторных осушителей KonDR DIR:

— Всепогодная работа без риска обмерзания испарителя за счёт байпаса горячего газа;
— Стабильная точка росы при переменных нагрузках и режимах эксплуатации;
— Энергоэффективная конструкция с оптимизированным энергопотреблением;
— Надёжный компрессор Higley — лидер азиатского рынка холодильных компрессоров;
— Интеллектуальное управление вентилятором конденсатора через реле давления;
— Улучшенная конденсация хладагента и стабильная работа холодильного контура;
— Цифровой блок управления с микроконтроллером, обеспечивающий точный контроль рабочих параметров и индикацию точки росы в режиме реального времени;
— Алюминиевый теплообменник с высокой теплопередачей и устойчивостью к коррозии;
— Работа при повышенных температурах окружающей среды и в условиях ограниченной вентиляции;
— Автоматический таймерный конденсатоотводчик с возможностью настройки интервалов слива;
— Увеличенный ресурс ключевых узлов и сниженные эксплуатационные затраты.

Холодильный контур

В основе осушителей DIR — холодильный контур на современном фреоне с байпасом горячего газа. Такое решение обеспечивает круглогодичную работу без риска обмерзания испарителя и поддержание стабильной точки росы даже при частичных нагрузках. Байпас горячего газа не только защищает испаритель, но и оптимизирует режим работы холодильного компрессора, снижая износ ключевых узлов.

Компрессор Highly

В осушителях используется компрессор Highly — один из лидеров азиатского рынка. Он отличается высокой надёжностью, энергоэффективностью и стабильной работой в промышленных условиях, что делает линейку DIR экономически выгодной в эксплуатации.

Система охлаждения

Система охлаждения дополнена реле давления управления вентилятором конденсатора. Это решение позволяет точно регулировать процесс теплообмена, улучшает условия конденсации хладагента и снижает энергопотребление за счёт работы вентилятора только в необходимых режимах.

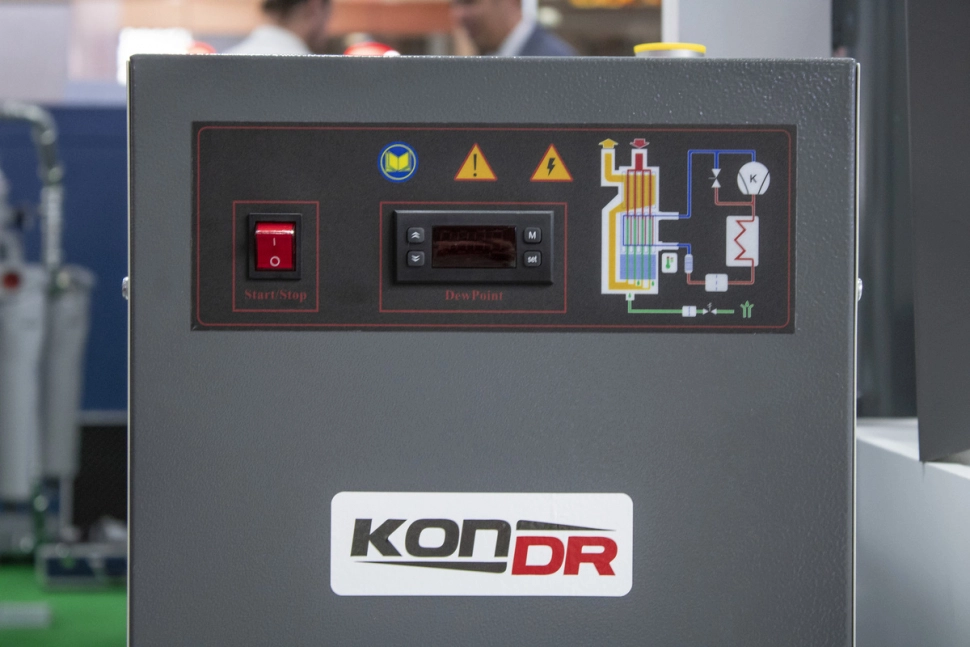

Цифровой блок

Цифровой блок управления с микроконтроллером обеспечивает точный и стабильный контроль работы осушителя. Он позволяет в режиме реального времени отслеживать точку росы и основные рабочие параметры, упрощает эксплуатацию оборудования и повышает надёжность системы за счёт своевременного контроля и корректной работы всех узлов.

Теплообменник

Теплообменник выполнен из алюминия, что обеспечивает высокую эффективность теплопередачи, устойчивость к коррозии и сниженный вес конструкции. Такое решение положительно влияет на стабильность работы холодильного контура и качество осушения сжатого воздуха.

Конденсатор

Конденсатор увеличенной площади в сочетании с производительными вентиляторами позволяет осушителям KonDR DIR уверенно работать при повышенных температурах окружающей среды, включая эксплуатацию в плохо вентилируемых компрессорных и южных регионах.

Конденсатоотводчик

Для отвода влаги применяется автоматический конденсатоотводчик таймерного типа с возможностью регулировки интервалов слива. Конструкция клапана дополнительно защищена от попадания твёрдых частиц, что повышает надёжность узла и снижает требования к обслуживанию.

Поправочный коэффициент

Для корректного подбора осушителя, необходимо правильно рассчитать производительность осушителя при реальных условиях эксплуатации.

V компрессора х K₁ х K₂ х K₃= V осушителя

ПРИМЕР:
V компрессора 2,3 м²; рабочее давление в системе 6 бар; t℃ входящего воздуха 45 °С;  t℃ окружающей среды 25°С; K₁=1,06; K₂ = 1,39; K₃=1,0

V осушителя = 2,3 х 1,06 х 1,39 х 1,0= 3,38м²

ВЫБОР: DIR 038

Рекомендуемые схемы установки рефрижераторного осушителя KonDR:

1. Воздушный компрессор.
2. Вторичный охладитель.
3. Сепаратор/влагоотделитель.
4. Ресивер.
5. Автоматический кран слива конденсата.
6. Фильтр предварительной очистки 25µ.
7. Пылеулавливающий фильтр 5µ.
8. Осушитель.
9. Электромагнитный клапан слива конденсата.
10. Фильтр тонкой очистки 1µ–0,1 мг/м3.
11. Фильтр тонкой очистки 0,1µ –0,01 мг/м3.
12. Угольный фильтр  0,008 мг/м3.
13. Сепаратор для разделения масла и воды.

Линейка рефрижераторных осушителей KonDR DIR оптимально подходит для производства, где важны стабильные параметры воздуха, энергоэффективность и безотказная работа оборудования.
