Что такое реле давления и как его выбрать

Водоснабжение частного дома выступает главным элементом комфорта в цивилизованном мире. Особенно это актуально в районах без централизованных систем. Тогда необходимо установить насосную станцию и выполнить правильное подключение реле давления. Этот прибор отвечает за автоматическое включение и отключение помпы, поддерживая заданный уровень потока в системе. В статье рассмотрим, как правильно запитать его, устройство и принцип работы.

Устройство

Чтобы понять, как работает реле давления, рекомендуется изучить конструкцию прибора. Это компактное изделие, обычно в металлическом корпусе глухого типа. У него есть вход и выход с внешней или наружной резьбой ½-1 дюйм в зависимости от производительности станции. Производители выпускают разные виды этих устройств в зависимости от конструктивного исполнения и принципа действия:

1. Электромеханическое. Это самое простое изделие. Позволяет достаточно точно настраивать пределы включения и отключения насоса. Требуют наличие гидроаккумулятора или ресивера для обеспечения постоянства потока.

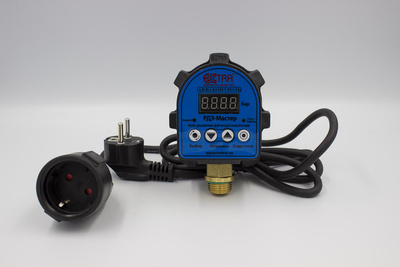

2. Электронные. В устройстве имеется магнитный поплавок или шторка, которая вращается при наличии потока. Сигнал от считывающей катушки или геркона попадает на контролер. Он выдает разрешение на включение или сигнализирует об ошибке, если помпа была включена, но поток так и не появился.
3. Частотный преобразователь со встроенным реле давления воды. Применяется в вариантах схем, где нет ресивера. При каждом открытии крана обеспечивает самостоятельное регулирование потока, изменяя напряжение питания мотора, что и создает постоянство струи воды из крана.

Рассмотрим конструкцию самого простого блока управления включением помпы:

1. Имеется металлическое основание со штуцером для присоединения на входной трубопровод.
2. На входе установлена мембрана, разделяющая водяную и воздушную среду. Сделана из пружинной нержавеющей стали.
3. На мембрану действует пружина, сила которой регулируется винтом с гайкой. При затягивании гайки воздействие увеличивается, и верхний предел давления растет. Это и есть давление отключения станции при достижении необходимого значения.
4. Рядом расположен такой же по конструкции регулятор разности давлений. Обычно она не превышает 1-6 бар. В централизованной системе оно составляет не более 4 бар.
5. Для подключения цепи питания и двигателя имеется контактор, рычагом связанный с приводом. Когда достигается верхний предел, он воздействует на контактную группу.
6. Для герметичного ввода проводов в конструкции предусмотрены кабельные уплотнения с гайками.

Принцип работы реле давления выглядит следующим образом. Так как в начальный момент времени и при подаче питания давление низкое, то контакты замыкаются и насос начинает накачивать воду в резервуар. Когда оно вырастет до верхнего значения, происходит автоматическое отключение. При открытии крана для забора воды, давление снижается, перекрывая разницу, из-за чего помпа опять включается. Обычно минимальный и максимальный пределы устанавливают в диапазоне 2-4 бар.

Схемы подключения

Данный компонент входит в состав группы безопасности гидроаккумулятора. Часто применяется вместе с блоком защиты от сухого хода в зависимости от модификации изделия. Рассмотрим типовое решение, как подключить реле давления на примере входящих в него компонентов:

• соединительных кабелей – сетевой шнур с вилкой и провод питания насоса;
• автоматического выключателя для защиты сети от короткого замыкания или перегрузки, устанавливается до станции, входит в схему автоматики щитка;
• самого реле;
• помпы.

Для правильной работы важно установить обратный клапан и манометр, чтобы контролировать значения давления. При этом располагать данное изделие нужно в непосредственной близости от гидроаккумулятора. Это исключает вероятность ошибки из-за потерь в соединительных трубках. Обычно, этим местом выступает непосредственно выходной штуцер резервуара. В крайнем случае, не дальше 20-30 см. Дополнительно в эту цепь или непосредственно на реле устанавливают манометр и байпас для экстренного отключения в случае отказа реле. На заборной трубе перед насосом ставят обратный клапан для сокращения количества включений для наполнения водой стояка. Схема подключения реле давления воды одинакова во всех случаях с некоторыми отличиями, зависящими от особенностей конструкции.

Важно. Не рекомендуется устанавливать кран между насосом и устройством контроля давления. Он станет причиной протечек и изменения режимов работы. Также станцию требуется присоединять к системе через гибкий шланг. Из-за перепадов давления в контуре возникает вибрация, способная нарушить целостность резьбовых стыков.

Подключение к электричеству

Рассмотрим процедуру подключения реле давления к электричеству. Для этого потребуется:

1. Снять крышку корпуса и найти две клеммы для проводов.
2. Снять изоляцию на проводах на 1 см, скрутить проволоки в плотный жгут и надеть обжимной наконечник НШВИ, так как гибкий провод зажимать винтом без него запрещено. Альтернативный вариант — залудить припоем.
3. К каждому устройству прилагается схема присоединения кабеля, а на клеммнике есть соответствующая подпись. L — это фазовый проводник, N — нейтральный, и заземление (имеет соответствующий символ). Все металлические компоненты станции должны быть присоединены к заземляющей шине.
4. Для подключения к сети обычно в конструкции есть провод с вилкой.
5. Станцию следует запитать через отдельный защитный компонент, выбрав ток отсечки в 1,5 раза превышающий номинальный ток двигателя. Например, если мощность насоса составляет 500 Вт, то автоматический выключатель должен быть рассчитан на 3 А.

Перед началом штатной работы систему необходимо проверить тестовым пуском и настройкой регулятора.

Подключение к трубопроводу

Подключение реле давления к трубопроводу выполняется с помощью резьбового соединения. На входе прибора устанавливается гайка, которая крепится к трубе с размером ¾ или 1 дюйма. На трубе присутствует развальцовка под прокладку. Для дополнительного уплотнения рекомендуется использовать резьбовой герметик или паклю. В условиях вибрации место стыка может разгерметизироваться и дать течь, а дополнительный уплотнительный материал компенсирует это пространство, исключая подтекание.

Важно. Для удобного подключения и предотвращения разрыва резьбовых соединений рекомендуется применять гибкие подводки. Это также избавит от необходимости точного расположения компонентов системы. Установка выполняется до расширительного бака.

После первого подключения нужно проверить систему на наличие протечек и убедиться, что реле давления работает корректно.

Группа безопасности насосного оборудования для водоснабжения и систем отопления

Для стабильной и безопасной работы систем отопления и водоснабжения требуется установка дополнительных защитных компонентов. К таковым относятся группа безопасности насосного оборудования. Необходимость в нем связана с возможными резкими перепадами давления, возникающими из-за ошибок в работе основного датчика давления. Данный узел выполняет экстренное отключение питание станции в случае возникновения аварийной ситуации – протечки, резкого роста уровня больше верхнего предела.

Состав группы безопасности отличается в зависимости от производителя и может включать следующие компоненты:

1. Установочная арматура. Это латунный элемент с 3-мя выходами и одним входом, на который накручиваются все остальные компоненты оборудования.
2. Манометр. Этот прибор используется для визуального контроля давления. Представляет собой круглый индикатор с циферблатом и стрелочной шкалой.
3. Предохранительный клапан. Прибор используется для защиты системы от резких перепадов давления в случае отказа регулятора или перегрева системы отопления, сопровождаемое ростом давления. Этот компонент настроен заводом изготовителем на предельное давление — 3 бара. Корпус устройства снабжен отводом с внутренней резьбой. К нему обычно присоединяют сливной шланг для стравливания излишек теплоносителя или воды в канализацию.
4. Дополнительно рядом устанавливают автоматический воздухоотводчик. В нем накапливается попавший в систему воздух, который автоматически выводится через специальный клапан, улучшая работу, повышая ее КПД и предотвращая разрушение коррозией. Устройство снижает уровень шума и защищает от разрушений в результате окисления под действием кислорода.

Важно. Пользователь обязан регулярно контролировать показания прибора и принимать соответствующие меры для устранения возможных проблем.

Правильный монтаж обеспечивает корректное срабатывание устройств безопасности и защиту оборудования от разрушения. Нельзя разносить компоненты, добавляя в контур соединения, краны и переходы. Все резьбовые стыки обязательно уплотняют герметиком — лентой фум или паклей с трубной замазкой.

Выбор группы безопасности выполняют по ее рабочим показателям:

• номинальное давление напора;
• допустимая мощность теплогенератора;
• предельная температура;
• размеры присоединения и подключения клапанов.

Типовые модели рассчитаны для теплоносителя до 110℃, мощность генератора – 55 кВт, номинальное давление в системе — 3 бара.

Полезные рекомендации

Существует несколько вариантов подключения группы безопасности котла отопления. Покупая данное устройство, стоит ознакомиться с приложенной инструкцией на изделие. Производитель всегда указывает рекомендации по монтажу, предостерегая от ошибок, которые могут причинить вред оборудованию и имуществу. Рассмотрим типовые рекомендации с вкладыша на компонент:

1. Перед установкой компонента изучите инструкции и схему подключения.
2. Прочтите рекомендации производителя о том, где должно оно находиться для корректной работы.
3. Регулировка пружин должна выполняться аккуратно, чтобы не повредить устройство. Нельзя крутить быстро и прилагать усилия при достижении упора.
4. После подключения проверьте систему на герметичность и корректность работы.
5. Обязательно установите манометр для контроля давления в системе.
6. Если насос часто включается, проверьте настройки реле и уровень давления в гидроаккумуляторе.

Подключение реле давления должно выполняться по инструкции. Составляя ее, производитель предусмотрел все риски и нашел оптимальный вариант для безопасной эксплуатации системы отопления. Не рекомендуется вносить в цепь дополнительные устройства, способные вносить погрешность измерений или стать причиной разгерметизации контура. Особенно важно наличие этого прибора в решениях с твердотопливным котлом, где давление теплоносителя сильно изменяется при его нагреве. Выбор группы безопасности зависит от ее эксплуатационных характеристик. Также учитывайте ее конструктивные особенности, например, тип корпус. Есть совмещенные разновидности, в которых байпас и воздухоотводчик сделаны в одном литом корпусе. Эти нюансы защитят вашу жизнь и гарантируют комфорт.
