Монтаж трубопроводов сжатого воздуха AIRnet

Мы готовы предложить cистемы трубопроводов для следующих целей:

  • Фитинги и Трубы для Сжатого Воздуха 16 бар.
  • Фитинги и Трубы для Сжатого Воздуха 70 бар.
  • Фитинги и Трубы для Азота 16 бар.
  • Фитинги и Трубы для Вакуума ˂10 мБар.
  • Фитинги и Трубы для Воды 16 бар.
  • Фитинги и Трубы для Воды 200 бар.
  • Фитинги и Трубы для Моторного Масла 70 бар.
  • Фитинги и Трубы для систем Пожаротушения 16 бар.

Система распределения сжатого воздуха играет жизненно важную роль в технологических процессах. Поставляя высококачественный воздух точно в место назначения под нужным давлением и самой низкой себестоимости, инновационная система подачи сжатого воздуха AIRnet компании дополнит ваши проекты в области подачи сжатого воздуха. Она состоит исключительно из высококачественных элементов и отличается гибкостью и лёгкостью установки и отвечает всем вашим проектным и производственным требованиям. Благодаря широкому спектру долговечных компонентов система AIRnet представляет собой законченное решение по доставке сжатого воздуха от источника до потребителя.

Скачать буклет с полным списком всех компонентов AIRnet (RUS)

AIRnet Aluminium

Почему выгодно иметь систему трубопроводов, с которой все быстро, просто и надежно

Сведения о продукте

Монтаж алюминиевой трубой AIRnet Stainless

Ваши производственные процессы заслуживают прочной, безопасной и чистой системы трубопроводов.

Сведения о продукте

Гарантия 10 лет

Наша компания официальный дилер систем трубопроводов AIRnet.  Осуществляем проектирование, монтаж, продажу, обслуживание.

ПРЕИМУЩЕСТВА:
Полная адаптация под нужды заказчика
Устанавливаемые на стенах или потолках фитинги серии AIRnet позволят вам создать систему подачи сжатого воздуха с учётом потребностей вашего производства.

Исключение утечек
Фитинги системы AIRnet не подвержены коррозии. Они обеспечивают герметичный монтаж и исключают энергетические потери.

Максимальная гибкость
Для дополнительных ловушек конденсата в любое время могут быть установлены устройства быстрого опускания. Поскольку соединение монтируется на боковой секции, риск загрязнения конденсатом исключён.

Неизменно высокое качество воздуха
Система AIRnet поставляет неизменно высококачественный воздух от места его выработки к различным местам использования, защищая находящееся ниже по течению оборудование и производственные процессы.

Думая о будущем
Поскольку все компоненты легко регулируются и допускают повторное использование, система AIRnet облегчает дальнейшее наращивание сети.

Простота идентификации

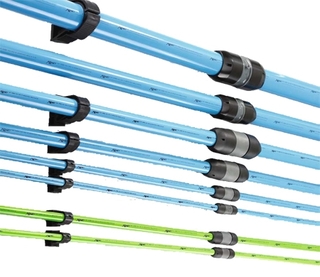

В соответствии со многими промышленными стандартами трубы системы AIRnet окрашены в стандартный синий или зелёный цвет для облегчения идентификации сети.

Низкий перепад давления
Полноразмерная конструкция с полным диаметром и внутренними ребристыми направляющими исключает ограничение воздушного потока и гарантирует
минимальный возможный перепад давления.

ЛИНЕЙКА ПРОДУКТОВ
Диаметр труб и фитингов            20, 25, 40, 50, 63, 80, 100, 158
Трубы синие, зеленые, прямые 5,7 метра, прямые 2,85 метра, S-образные, U-образные, из нержавеющей стали
Фитинги прямые соединения, переходники, тройники, угловые соединения 45°, угловые соединения 90°, торцевые заглушки, клапаны, уголки, резьбовые  фитинги
Крепежи крепежная  клипса, консольный кронштейн, переходник, крепление к балке, профильные каналы
Инструменты ключ AIRnet, фреза, сверло для фрезы, труборез, динамометрический ключ, маркер (линейка), обработчик граней, смазка, ременный и угловой ключи
Аксессуары                                  шланг, планка для заземления, гайки и болты, резьбовые муфты



РАБОЧИЕ ПАРАМЕТРЫ

  • Для сжатого воздуха, вакуума и азота;
  • Вакуум: 0.013 бар (абс.);
  • Рабочее давление:

- 20–50  мм, 100 мм и 158 мм (¾”–2”, 4” и 6”): макс.  16 бар.
- 63–80  мм (2½”–3”): макс. 13 бар.

  • Рабочая температура:

- 20–50  мм, 100 мм и 158 мм (¾”–2”, 4” и 6”): от -20°С до 80°С.
- 63–80  мм (2½”–3”): от -20°С до 70°С.

  • Минимально допустимое значение точки росы: -70°С;
  • Совместимы со всеми видами компрессорного масла;
  • Трубы AIRnet устойчивы к прямому, а фитинги — к непрямому воздействию ультрафиолетового излучения;
  • Не подвержены коррозии;
  • Устойчивы к утечкам;
  • Совместимы как с безмасляными, так и с маслозаполненными компрессорами;
  • Предназначены для установки внутри помещения.

Диаметры труб AIRnet:

Материал изготовления труб AIRnet - алюминий. Его использование обеспечивает полную устойчивость к коррозии и минимальный вес. Для примера: труба диаметром 80 мм и длиной 6 метров в исполнении AIRnet весит всего 9,5 кг, аналогичная же стальная труба весит 30 кг.

Алюминиевые трубы обладают наименьшим коэффициентом трения по сравнению с любыми другими материалами, из которых делаются трубопроводы. Внутренняя поверхность труб отшлифована до уровня зеркала, во всех фитингах нет никаких заужений или препятствий потоку воздуха. Труба бесшовная. Такого нет больше ни в одной системе трубопроводов.

ТРУБЫ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

Подходят для пищевой и фармацевтической промышленности. ВЫХОД: Q3/Q4 2017

Ссылка для скачивания инструкцииСкачать

ФИТИНГИ                                                                         Полимерные      Алюминиевые  Стале-алюминиевые
Диаметр                                        20–50 мм (¾”–2”)               63, 80 мм (2½”–3”)   100 мм (4”), 158 мм (6”)
Материал PA6-GF30 с 15% стекловолокна Алюминиевый сплав EN-AC46100 Корпус муфт: листовая сталь
S355MC, согл. EN AC43100
Фитинг: литой алюминий AlSi9Mg
Зажимное кольцо       Нержавеющая сталь Нержавеющая сталь Нержавеющая сталь
Уплотнение                               Каучук NBR 70SH A Каучук NBR 70SH A Каучук NBR 70SH A


КОНСТРУКЦИЯ ФИТИНГОВ

Диаметры 20–50 мм ( ”–2”) — PF



Диаметры 63–80 мм (2 ”–3”)



1. Надежная фиксация
Улучшенная система уплотнения, гибкое зажимное кольцо, защита от неправильного использования.
2. Особая конструкция соединения
Быстросборное, с предварительно затянутой гайкой шестигранного профиля.
3. Особая конструкция корпуса
Небольшой легкий корпус с индикатором усилия.
4. Особая конструкция направляющих на входе
Облегчает присоединение и обеспечивает идеальное выравнивание трубопроводов.
5. Идентификация деталей
Информация о каталожном номере и диаметре указана на детали.

6. Надежная фиксация
Новая конструкция улучшает фиксацию, надежность и безопасность (благодаря зажимному кольцу из нержавеющей стали).
7. Особая конструкция гайки
Специальные выступы позволяют надежно зафиксировать ключ AIRnet, не повредив саму гайку.
8. Особая конструкция корпуса
Очень большой внутренний диаметр корпуса снижает сопротивление воздушному потоку и уменьшает перепад давления.
9. Особая конструкция направляющих на входе
Облегчает присоединение и обеспечивает идеальное выравнивание трубопроводов.



 Диаметр 100 мм (4”) и 158 мм (6”)





10. Новая конструкция для лучшей фиксации
Новая конструкция фитингов большого диаметра обеспечивает оптимальную фиксацию (благодаря зажимному кольцу из нержавеющей стали).
11. Особая конструкция болтов и гаек
Болты с фиксирующими шплинтами гарантируют надежную фиксацию с постоянным усилием 40 Nm
12. Особая конструкция корпуса
Корпус из листовой нержавеющей стали обеспечивает легкий вес и компактный дизайн
13. Специальная система уплотнения
Система уплотнения (уплотнение + седло) разработана специально для сжатого воздуха и вакуума и гарантирует отсутствие утечек.
14. Идентификация деталей
Информация о каталожном номере и диаметре указана на детали.



Процесс сборки труб AIRnet можно посмотреть на видео:
