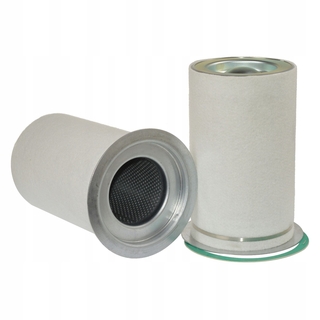

Сепараторы глубокой очистки MANN+HUMMEL

Рекомендации по установке
Поставляются сепараторы глубокой очистки различных типоразмеров. Хорошая степень сепарации обеспечивается в полном объеме только при безупречном уплотнении между сухой и мокрой стороной. Воздух в корпусах должен всегда направляться таким образом, чтобы воздушно-масляный поток не оказывал прямого воздействия на фильтрующую поверхность элемента.

Конструкция и функции
Данная модель отличается малой занимаемой площадью и пригодная для всего ассортимента современных винтовых и многосекторных компрессоров. Поток в сепараторе глубокой очисткитечет снаружи вовнутрь.

Перепад давления
Перепад давления при номинальной нагрузке и рабочем избыточном давлении 7 бар (0,7 МПа) на новом элементе составляет
около 0,20 бар (20 кПа). Если допускается более высокое
сопротивление, объемный поток без значительного снижения степени сепарации
может быть увеличен до 1,5 номинальной нагрузки.

Сопротивление давления
Сепараторы глубокой очистки разработаны для перепада давления до 5 бар (0,5 МПа).

Степень сепарации
Остаточное содержание масла при номинальной нагрузке и рабочем давлении 7 бар (0,7 МПа) составляет около 1 - 3 мг/м3.

Срок службы
Повышение сопротивления течения и тем самым срок службы зависят от чистоты масла и качества применяемого воздушного фильтра. В отлично отлаженной системе срок службы стандартных элементов может достигать.

Размеры и номера для заказа

Номер для заказа

 Номинальная скорость потока 1) [м3/мин] [куб.футов в минуту]

Размеры в мм

[размеры в дюймах]

 С уплотнениями

 d1

 d2

 h1



49 401 53 102

1,3

[45,91]

135

[5,31]

160

[6,30]

65

[2,56]





49 300 55 171

1,8

[63,57]

110

[4,33]

165

[6,50]

100

[3,94]



x



49 300 53 222

2,2

[77,69]

100

[3,94]

175

[6,89]

150

[5,91]





49 301 53 401

3,3

[116,54]

135

[5,31]

170

[6,69]

160

[6,30]





49 301 53 141

3,7

[130,66]

135

[5,31]

220

[8,66]

175

[6,89]





49 301 53 131

4,3

[151,85]

135

[5,31]

170

[6,69]

200

[7,87]





49 301 55 151

4,3

[151,85]

135

[5,31]

215

[8,46]

200

[7,87]



x



49 301 53 532

5,2

[183,64]

170

[6,69]

220

[8,66]

160

[6,30]





49 301 55 361

5,2

[183,64]

110

[4,33]

165

[6,50]

250

[9,84]



x



49 403 53 121

5,3

[187,17]

170

[6,69]

200

[7,87]

180

[7,09]





49 404 53 111

5,7

[201,29]

220

[8,66]

274

[10,79]

160

[6,30]





49 301 53 151

5,8

[204,83]

220

[8,66]

274

[10,79]

160

[6,30]



 Номер для заказа

 Номинальная скорость потока 1) [м3/мин] [куб.футов в минуту]

Размеры в мм

[размеры в дюймах]

С уплотнениями

 d1

 d2

 h1



49 301 53 101

6,5

[229,55]

170

[6,69]

200

[7,87]

230

[9,06]





49 302 55 151

6,8

[240,14]

135

[5,31]

178

[7,01]

305

[12,01]



x



49 406 55 101

8,6

[303,71]

220

[8,66]

274

[10,79]

230

[9,06]



x



49 302 53 131

8,9

[314,30]

170

[6,69]

200

[7,87]

305

[12,01]





49 302 55 581

8,9

[314,30]

275

[10,83]

296

[11,65]

190

[7,48]



x



49 302 53 451

9,0

[317,83]

220

[8,66]

274

[10,79]

240

[9,45]





49 406 55 111

9,5

[335,49]

220

[8,66]

328

[12,91]

250

[9,84]



x



49 407 53 101

11,0

[388,46]

275

[10,83]

328

[12,91]

230

[9,06]





49 302 53 321

11,2

[395,52]

170

[6,69]

200

[7,87]

380

[14,96]





49 302 55 131

11,8

[416,71]

220

[8,66]

290

[11,42]

305

[12,01]



x



49 408 53 101

12,1

[427,31]

275

[10,83]

328

[12,91]

250

[9,84]





49 302 53 171

12,5

[441,43]

170

[6,69]

245

[9,65]

420

[16,54]



 Номер для заказа

Номинальная скорость потока 1) [м3/мин] [куб.футов в минуту]

 Размеры в мм

[размеры в дюймах]



С уплотнениями

d

d

h



49 302 55 491



49 303 55 171



49 303 55 351



49 303 55 121



49 409 53 101



49 303 53 121



49 412 53 111



49 303 53 261



49 412 55 101



49 303 53 111



49 304 53 101



49 304 55 241



49 414 53 111



49 305 53 111



49 305 55 121



49 418 53 111



49 305 55 181



49 306 55 131



49 306 53 102



49 306 53 181



49 307 53 102



49 307 55 111

14,6

[515,59]

15,0

[529,72]

15,0

[529,72]

15,7

[554,44]

15,7

[554,44]

16,4

[579,16]

17,3

[610,94]

19,0

[670,98]

19,6

[692,17]

20,0

[706,29]

22,0

[776,92]

25,3

[893,46]

25,3

[893,46]

27,7

[978,22]

30,0

[1059,44]

33,5

[1183,04]

34,0

[1200,70]

38,6

[1363,15]

39,3

[1387,87]

43,0

[1518,53]

45,1

[1592,69]

46,4

[1638,60]

275

[10,83]

275

[10,83]

275

[10,83]

220

[8,66]

220

[8,66]

300

[11,81]

275

[10,83]

300

[11,81]

300

[11,81]

275

[10,83]

300

[11,81]

275

[10,83]

275

[10,83]

300

[11,81]

300

[11,81]

300

[11,81]

350

[13,78]

400

[15,75]

300

[11,81]

350

[13,78]

300

[11,81]

400

[15,75]

296

[11,65]

328

[12,91]

260

[14,17]

290

[11,42]

362

[14,25]

355

[13,98]

328

[12,91]

355

[13,98]

355

[13,98]

328

[12,91]

355

[13,98]

360

[14,17]

328

[12,91]

355

[13,98]

355

[13,98]

355

[13,98]

430

[16,93]

434

[17,09]

355

[13,98]

430

[16,93]

355

[13,98]

434

[17,09]

250

[9,84]

305

[12,01]

305

[12,01]

400

[15,75]

400

[15,75]

305

[12,01]

350

[13,78]

350

[13,78]

360

[14,17]

400

[15,75]

400

[15,75]

500

[19,69]

500

[19,69]

500

[19,69]

540

[21,26]

600

[23,62]

440

[17,32]

520

[20,47]

700

[27,56]

550

[21,65]

800

[31,50]

620

[24,41]



x x x x









x







x







x



– x x







x

1) Номинальная скорость потока согласно DIN 1945 при рабочем давлении 7 бар (0,7 МПа). Элементы специально подобранных размеров можно приобрести по заказу.
