Модульные компрессорные станции (МКС)

Модульные компрессорные станции — полностью автономное решение, которое оснащается необходимым оборудованием. Они созданы для подготовки, производства и снабжения сжатым воздухом, кислородом, азотом и другими техническими газами различных устройств, пневмосистем, различных промышленных предприятий промышленности. Станции полностью автономны. Комплектация МКС индивидуальна под технические и эксплуатационные запросы каждого заказчика.

Модульные компрессорные станции - отличное решение для таких отраслей:

- нефтяная промышленность;
- строительная;
- деревообрабатывающая;
- машиностроительная;
- металлургическая;
- железнодорожная и др.

В зависимости от требований заказчика, наша компания может спроектировать и изготовить МКС под любые нужды и задачи.

Главное преимущество МКС заключается в их относительной мобильности и автономности, установка осуществляется там, где по каким-либо причинам нет возможности установить обычное компрессорное оборудование на самой производственной площади.

Конструктивно контейнерные станции представляют собой контейнер 20 или 40 футов. Внутри размещаются требуемые заказчиком системы:

  • необходимые элементы воздухоподготовки: полная трубопроводная система компрессорного оборудования, осушителей, фильтров и других элементов;
  • утеплитель из негорючих минеральных материалов (рабочий диапазон температур окружающей среды от -40 до +40), на заказ возможно изготовление станций, выдерживающих более низкие температуры;
  • система вентиляции, в создании воздуха участвует часть нагретого воздуха (в зимний период) и система электроконвекторного отопления;
  • система сбора, разделения и удаления конденсата;
  • освещение: основное и аварийное (аккумуляторное);
  • распределительный щит и полный комплект силовых кабелей питания для компрессорного оборудования;

Опционно:

  • пожарная автоматика и средства пожаротушения (на заказ возможна разработка индивидуального проекта);
  • аварийное электроснабжение (аварийное);
  • защита доступа от посторонних - система предотвращения несанкционированного доступа;
  • системы контроля ПДК;
  • принудительная система вентиляции.

Удобство использования модульной компрессорной станции заключается в том, что для нее необходима только ровная площадка с электричеством - больше ничего не требуется.

Преимущества МКС

  1. Всепогодны. Станция не боится никакой погоды, она работает при температуре окружающей среды от -60 до +50 °С;
  2. Не требует получения разрешений. Станция не является капитальным строительством, поэтому получать разрешение или регистрировать вв в гос. органах не нужно.
  3. Полная автоматизация. МКС оснащена полным спектром необходимых систем автоматизации, которые обеспечивают ее бесперебойную работу. Присутствие обслуживающего персонала не требуется. На заказ станция может быть оснащена системой предотказного отключения или иметь удаленное управление.
  4. Множество систем. В контейнере установлены все важнейшие системы: освещения (основное и аварийное), охранно-пожарная сигнализация, система пожаротушения и тд.
  5. Системы отопления и вентиляции. Они создают оптимальные условия для функционирования оборудования.
  6. Полная рабочая готовность. Станцию легко и быстро ввести в эксплуатацию достаточно иметь ровную площадку и электричество (380В) на ней. Она поставляется в полной заводской готовности. Монтаж и пусконаладочные работы занимают 1-2 дня осуществляются специалистами сервисной службы.
  7. Обучение. По запросу может быть проведено полное обучение персонала заказчика по работе со станцией и ее обслуживанием. Обучение проводят специалисты сервисной службы.
  8. Личный сервисный специалист. Любые вопросы по работе и обслуживанию станции можно задать специалисту сервисной службы, работающего именно с вашей организацией.
  9. Простая эксплуатация. Полностью автоматический режим работы. Контроль и управление всеми рабочими процессами происходит дистанционно.
  10. Обслуживание. Все гарантийные и послегарантийные сервисы происходят на территории заказчика.
  11. Возможность транспортировки. Модульные боксы имеют строповочные проушины для перемещения любой грузоподъемной техникой. Для безопасной транспортировки МКС упаковываются термоусадочной пленкой.
  12. Различные варианты исполнения. МКС может быть стационарной, на шасси или на салазках.

Принцип работы модульных компрессорных станций

Основной принцип работы модульных компрессорных станций заключается в том, что воздух, используемый для охлаждения компрессоров, используется для отопления самой станции (система рекуперативного теплообмена). Управление потоком воздуха осуществляется с помощью жалюзи с электроприводом.

При работе станции в теплое время года, отработанный горячий воздух из компрессоров, выбрасывается за пределы станции, тем самым в помещении самой станции воздух постоянно остается одной температуры, равной температуре окружающей среды.

В холодное время года отработанный горячий воздух наоборот поступает внутрь станции и, тем самым, обогревает помещение станции. Постоянную (заданную) температуру станции поддерживает электроника станции с помощью температурных датчиков. Центральный распределительный щит (ЦРЩ) станции спроектирован таким образом, чтобы обеспечить возможность управления плавной регулировки открытия/закрытия жалюзи, работу температурных датчиков, а так же работу других основных и вспомогательных устройств и оборудования станции. На ЦРЩ пользователь может выставить необходимую температуру, которая должна постоянно поддерживаться в помещении станции, все остальное электроника станции сделает сама.

В момент простоя компрессоров, станция обогревается за счет установленных электрических конвекторов.

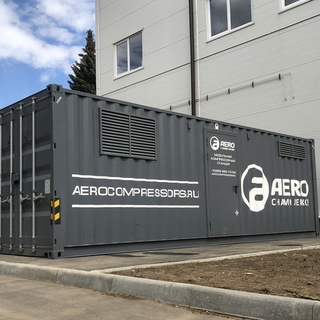

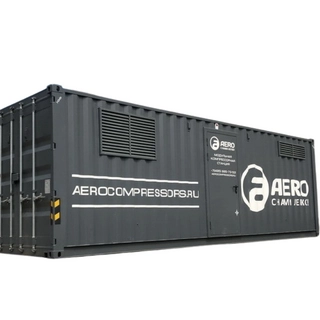

Внешний вид (пример)

Внутренний вид станции (пример)

Модульные установки по индивидуальному заказу

МКС изготавливается по индивидуальным параметрам, которые устанавливаются заказчиком. Они могут иметь следующие характеристики и комплектацию:

  • производительность в диапазоне – 1-150 нм3/мин;
  • показатель рабочего давления – от 0,7 МПа до 40,0 МПа;
  • холодное и горячее резервирование 50% или 100%;
  • класс чистоты – 0 (минимальное загрязнение);
  • показатели мощности электроснабжения винтовых воздушных компрессоров – 380В, 600В, 1000В;
  • оснащение линией производства кислорода или азота методом коротко-цикловой адсорбции;
  • рефрижераторный, адсорбционный осушитель с точкой росы от +3 °С до -70 °С.

Степень очистки воздуха соответствует нормам ГОСТ Р ИСО 8573-1-2005. Купить модульную станцию можно с сопроводительной документацией в полной комплектации. Установка полностью готова к эксплуатации.

Компания "Торговый Дом АЭРО" на протяжении многих лет специализируется на реализации качественных и высокоэкономичных станций.

Пример нашей работы: МКС АЭРО для ФМБА России

Компрессорная станция среднего давления для сжатия азота изготовлена в модульном исполнении на базе 30-футового морского контейнера, в котором смонтировано все оборудование с полной трубопроводной обвязкой.

Комбинированная азoтно-воздушная компрессорная станция АЭРО представляет собой универсальную установку по выработке и подаче потребителям сжатого воздуха и газообразного азота. МКС АЭРО имеет два совмещённых блока: азотный и воздушный, каждый из которых работает автономно.

Характеристики МКС:

  • Рабочее давление МКС, избыт. 10 бар;
  • Производительность сжатого воздуха 90 м3/час;
  • Точка росы под давлением сжатого воздуха -40⁰С;
  • Класс качества воздуха по ИСО 8573-1-2005 1.2.0.;
  • Производительность азота 15,1 м3/час;
  • Класс качества азота 99,999% точка росы под давлением -40⁰С.

Состав МКС:

  • Винтовой безмасляный компрессор (водяное охлаждение и частотный преобразователь);
  • Осушитель рефрижераторный;
  • Осушитель адсорбционный;
  • Генератор азота адсорбционного типа.

Дополнительная информация:

Системы воздухоснабжения: централизованная или децентрализованная?

Классификация воздуха по стандарту ISO 8573-1 и ГОСТ 17433-80

Для расчета стоимости модульной компрессорной станции и заказа проекта, Вам необходимо обратиться к нашим специалистам. Мы будем рады видеть Вас в числе наших постоянных клиентов!
