Адсорбционные осушители ABAC серии HAD применяется для осушения сжатого воздуха до точки росы -40°C.

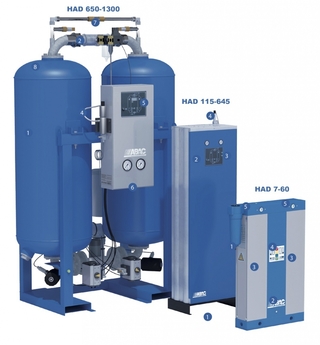

Особенности HAD 7-60

1. Магистральные фильтры предварительной очистки на входе, предназначенные для удаления частиц пыли и влаги из воздушного потока.
2. Свободный доступ для техобслуживания благодаря съемной передней панели, отсутствие необходимости отсоединять установку от трубопровода.
3. Магистральный фильтр на выходе предназначен для удаления мелких частиц адсорбента.
4. Электронный блок управления выполняет следующие функции: управление циклом регенерации, диагностика и отслеживание неисправностей в дистанционном режиме.
5. Разъемы на входе и на выходе.

Стандартные условия:

  • Рабочее давление: 7 бар;
  • Рабочая температура: 35°C;
  • Относительная влажность: 100%.

Предельные условия:

  • Мин./макс. рабочее давление: 4 - 16 бар;
  • Мин./макс. рабочая температура: 1,5 - 50°C;
  • Мин./макс. температура окружающей среды: 5 - 50°C.

Особенности HAD 115-645

1. Конструкция осушителя позволяет осуществлять транспортировку при помощи погрузчика.
2, 3. Манометры давления установлены на обе колонны.
4. Возможна опциональная установка датчика точки росы.

Стандартные условия:

  • Рабочее давление: 7 бар;
  • Рабочая температура: 35°C;
  • Относительная влажность: 100%.

Предельные условия:

  • Мин./макс. рабочее давление: 4 – 14,5 бар;
  • Мин./макс. рабочая температура: 2 - 50°C;
  • Мин./макс. температура окружающей среды: 2 - 45°C.

Особенности HAD 650-1300

1. Оптимальные характеристики скорости потока и эффективность осушки благодаря широким колоннам.
2. Соединение с выходным патрубком воздушного трубопровода.
3. Крепкая рама для транспортировки и установки при помощи погрузчика.
4. Датчик точки росы сжатого воздуха (в стандартной комплектации).
5. Цифровой дисплей для отображения рабочих характеристик.
6. Манометры для определения значения давления в обоих сосудах.
7. Продувочное сопло для регенерации адсорбента.
8. Оцинкованные трубы с фланцевыми соединениями.
9. Длительные интервалы между техобслуживаниями.

Стандартные условия:

  • Рабочее давление: 7 (модели HAD/11)/12,5 (модели HAD/14,5)
  • Рабочая температура: 35°C.
  • Относительная влажность: 100%

Предельные условия:

  • Мин./макс. рабочее давление: 4 - 11 бар (модели HAD/11)/ 11 - 14,5 (модели HAD/14,5).
  • Мин./макс. рабочая температура: 2 - 50°C.
  • Мин./макс. температура окружающей среды: 2 - 40°C.

Для рабочего давления, которое отличается от стандартных условий, используйте таблицу поправочных коэффициентов.

HAD/16 расчетное давление

Давление, бар 4 5 6 7 8 9 10 11 12 13 14 14,5 15 16
HAD7-60 0,62 0,75 0,87 1,00 1,12 1,25 1,37 1,5 1,62 1,75 1,87 1,93 2 2,12
HAD115-470 0,62 0,75 0,87 1,00 1,12 1,25 1,37 1,5 1,62 1,75 1,87 1,93 - -
HAD/11 расчетное давление HAD/16 расчетное давление
Давление, бар 4 5 6 7 8 9 10 11 11 12,5 13 14 14,5
HAD650-1300 0,47 0,68 0,84 1,00 1,11 1,2 1,3 1,38 1,89 1,00 1,04 1,11 1,15
Температура воздуха на входе,°C 20 25 30 35 40 45 50
HAD7-60 1,07 1,06 1,04 1,00 0,88 0,78 0,55
HAD20-1300 1 1 1 1 0,84 0,71 0,55
Точка росы под давлением,°C -40 -70
HAD7-1300 1 0,7

Получить дополнительную информацию о технических характеристиках, стоимости, и приобрести оборудование с полным комплексом гарантийного и ремонтного обслуживания, Вы можете у наших менеджеров.
