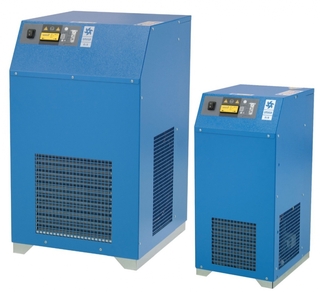

Осушители рефрижераторного типа OMEGA AIR OMD предназначены для удаления влаги из систем сжатого воздуха. Избыток влаги в системе может оказывать негативное влияние на оборудование, процесс подачи сжатого воздуха и на конечный продукт.

Осушители OMEGA AIR OMD разработаны с учетом требований конечного пользователя. Особое внимание было уделено достижению высокой эффективности и внедрению технических решений для более простой эксплуатации и технического обслуживания.

Благодаря высокоэффективному и компактному теплообменнику, осушители OMEGA AIR OMD поддерживают нужную производительность даже при условиях высокой температуры окружающей среды (до 45°C), и высоких температур на входе (до 55°C).

Легко снимаемые панели обеспечивают прямой доступ к рабочим компонентам устройства. Все компоненты компактно встроены в корпус осушителя, обеспечивая простоту обслуживания и небольшой вес.

  • Улучшенный контроллер RDC

На панели управления находится кнопка включения рефрижераторного осушителя, контроллер RDC 1.1 с кнопками настройки и индикаторами рабочей температуры, режима работы, аварийного режима, работы вентилятора воздушного охлаждения, а также индикатор на случай необходимости сервисного обслуживания.

  • EMD 12 - Zero Loss

Встроенный электронный конденсатоотводчик EMD 12 предназначен для полного автоматического удаления конденсата без потерь воздуха. Специальный самоочищающийся клапан прямого действия обеспечивает надежную работу. Оборудование: рабочая сигнализация, светодиодный индикатор, тестовая кнопка и сенсор уровня конденсата.

  • Реле высокого давления

Контрольное устройство, предназначенное для остановки компрессора при недопустимом повышении давления нагнетания. Это необходимо для предотвращения возможного повреждения оборудования.

  • Реле низкого давления

Контролирует систему при сбоях низкого давления, таких как утечка хладагента или возможная блокировка. Если давление становится слишком низким, компрессор может перегреться из-за недостаточного охлаждения всасывающего газа.

Принцип действия

Насыщенный и теплый сжатый воздух поступает в трехступенчатый теплообменник. Первая ступень - воздушный охладитель, в котором входящий воздух нагревается выходящим воздухом. Затем воздух проходит через

 теплообменник хладагента, где воздух охлаждается холодным жидким хладагентом. Этот процесс приводит к конденсации влаги в демистере в жидкую воду. Высушенный, холодный сжатый воздух затем повторно нагревается в теплообменнике воздух-воздух, прежде чем достигнуть выхода и опускается ниже по потоку к сети сжатого воздуха. Относительная влажность сжатого воздуха значительно снижается. Алюминиевый модуль имеет вертикальную компоновку потока, гарантирующую, что конденсат перетекает в электронный слив конденсата.

Перепускной клапан горячего газа позволяет осушителю работать при частичной нагрузке и предотвращать замерзание испарителя.Циркуляция хладагента в системе охлаждения обеспечивается высокоэффективными поршневыми и роторными компрессорами хладагента, которые имеют инновационную конструкцию, снижающую потребление энергии и имеет высокий уровень надежности. Используются только экологически чистые хладагенты.

Эксплуатация осушителя OMD контролируется электронным контроллером, который указывает точку росы в цифровом виде и управляет вентилятором конденсатора через зонд. Из модели OMD 235 вентилятор приводится в действие с помощью реле давления.

Поправочные коэффициенты:

Стандартные условия:

Рабочее давление: 7 бар
Рабочая температура: 35 °C
Температура окружающей среды: 25 °C
Точка росы под давлением: +3 °C

Предельные условия:

Рабочее давление: 14 бар
Рабочая температура: 55°C
Температура окружающей среды: 45°C

Корректирующие коэффициенты при изменении рабочего давления

Рабочее давление, бар 4 5 6 7 8 10 12 14
Корректирующий коэффициент 0,77 0,86 0,93 1,00 1,05 1,14 1,21 1,27

Корректирующие коэффициенты при изменении температуры воздуха на входе

Температура, °С ≤30 35 40 45 50 55
Корректирующий коэффициент 1,11 1,00 0,81 0,67 0,55 0,45

Корректирующие коэффициенты при изменении температуры окружающей среды

Температура, °С ≤25 30 35 40 45
Корректирующий коэффициент 1,00 0,95 0,88 0,79 0,68

Корректирующие коэффициенты при изменении температуры точки росы

Температура, °С 3 5 7 10
Корректирующий коэффициент 1,00 1,099 1,209 1,385

За подробной информацией о модельном ряде данного оборудования, и по вопросам приобретения, обращайтесь к нашим менеджерам.
