Адсорбционные осушители ZANDER

ZANDER — это новое поколение адсорбционных осушителей с вакуумной регенерацией, запатентованное результатом непрерывных исследований и опыта использования оборудования по всему миру. ZANDER уже давно ассоциируется с высочайшими стандартами в подготовке сжатого воздуха.

Постоянство значения точки росы достигается благодаря применению двухслойного адсорбента и технологии вакуумной регенерации. Вакуумная регенерация от ZANDER, наряду с активным нагреванием и интенсивным охлаждением, устанавливает новые стандарты для адсорбционных осушителей.

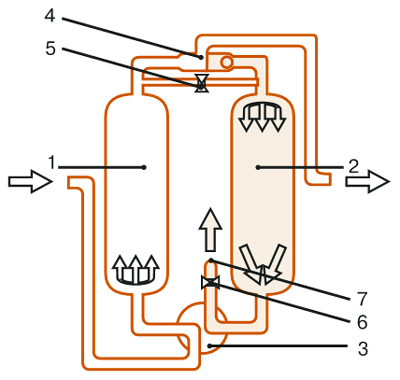

Схема работы адсорбционного осушителя

1. Адсорбционный сосуд,
2. Десорбционный сосуд,
3. Главный клапан,
4. Верхний блок клапанов,
5. Вентиль,
6. Выпускной клапан,
7. Выход регенерирующего воздуха с глушителем.

Адсорбционные осушители сжатого воздуха высокого давления серии HDK от компании ZANDER работают на основе принципа холодной регенерации адсорбента.

После предварительной фильтрации сжатый воздух попадает в нижний блок клапанов, где через открытый впускной клапан направляется в рабочий адсорбер. Осушители оснащены адсорбентами — молекулярными ситами марки MS512 4A, которые эффективно поглощают влагу.

В процессе адсорбции влага из сжатого воздуха поглощается адсорбентом при движении воздушного потока снизу вверх. Часть осушенного воздуха используется для регенерации другого адсорбера: она подается через редуктор давления и сопло регенерации. Основная же масса осушенного воздуха выходит из осушителя и проходит через финальный фильтр или фильтр грубой очистки серии VH, который задерживает возможные частицы адсорбентной пыли. Завершив фильтрацию, сжатый воздух готов к использованию.

Пока идет процесс адсорбции в одном адсорбере, другой подвергается регенерации. Для этого осушенный воздух пропускается через регенерируемый адсорбер сверху вниз, в направлении, противоположном потоку адсорбции. Расширяя до атмосферного давления, осушенный воздух вытягивает влагу из насыщенного адсорбента и выводит её через открытый разгрузочный клапан и фильтр-глушитель.

Электронный блок управления Multitronic контролирует смену рабочих режимов адсорберов. По истечении определенного интервала времени разгрузочный клапан закрывается, а клапан набора давления открывается, уравновешивая давление между двумя адсорберами. Далее система переключает клапаны, меняя направление потоков, и работа продолжается в обратном порядке.

Этот метод прост и надежен, требуя минимальное количество электроэнергии для функционирования электроники и переключения клапанов. Однако одним из недостатков такой технологии является потеря некоторого объема сжатого воздуха во время процесса регенерации.

Особенности и преимущества

• В осушителях ZANDER используются высококачественные адсорбенты с расчетным сроком службы до 4 лет непрерывной работы, что снижает затраты на обслуживание.
• Все компоненты осушителей рассчитаны на долгий срок службы: адсорберы выдерживают до 1 миллиона циклов перепадов давления (около 10 лет непрерывной работы), соленоидные клапаны подобраны с большим запасом прочности, а фильтр-глушитель отличается высокой эффективностью. Электробезопасность осушителей соответствует стандарту IP54.
• Система мониторинга состояния осушителя включает удобный светодиодный дисплей и индикаторы управления Multitronic.
• Решетки для распределения потока воздуха, выполненные из нержавеющей стали, обеспечивают самоочистку и установлены в нижней части адсорберов.
• Верхняя часть адсорберов оснащена сетчатыми пылевыми фильтрами для дополнительной защиты от загрязнений.

Адсорбционные осушители воздуха от компании ZANDER представляют собой передовые решения в области энергоэффективности и качества обработки воздуха.
