Осушитель рефрижераторный IDFA3E-23
- 200Производительность, л/мин
- 10Макс. рабочее давление, бар
- 0,18Мощность, кВт
- Rc 3/8Присоед. размер, дюймы
- 41x22,6x47,3Габариты, см
- 18Вес, кг
-
Осушитель рефрижераторный IDFA4E-23
- 400Производительность, л/мин
- 10Макс. рабочее давление, бар
- 0,18Мощность, кВт
- Rc 1/2Присоед. размер, дюймы
- 45,3x27x49,8Габариты, см
- 22Вес, кг
-
Осушитель рефрижераторный IDFA6E-23
- 600Производительность, л/мин
- 10Макс. рабочее давление, бар
- 0,18Мощность, кВт
- Rc 3/4Присоед. размер, дюймы
- 45,5x27x49,8Габариты, см
- 23Вес, кг
-
Осушитель рефрижераторный IDFA8E-23
- 1080Производительность, л/мин
- 10Макс. рабочее давление, бар
- 0,208Мощность, кВт
- Rc 3/4Присоед. размер, дюймы
- 48,5x27x56,8Габариты, см
- 27Вес, кг
-
Осушитель рефрижераторный IDFA11E-23
- 1330Производительность, л/мин
- 10Макс. рабочее давление, бар
- 0,385Мощность, кВт
- Rc 3/4Присоед. размер, дюймы
- 48,5x27x56,8Габариты, см
- 28Вес, кг
-
Осушитель рефрижераторный IDFA15E1-23
- 2000Производительность, л/мин
- 10Макс. рабочее давление, бар
- 0,42Мощность, кВт
- Rc 1Присоед. размер, дюймы
- 60,3x30x57,8Габариты, см
- 46Вес, кг
-
Осушитель рефрижераторный IDFA22E-23
- 3030Производительность, л/мин
- 10Макс. рабочее давление, бар
- 0,76Мощность, кВт
- R 1Присоед. размер, дюймы
- 77,5x29x62,3Габариты, см
- 54Вес, кг
-
Осушитель рефрижераторный IDFA37E-23
- 4550Производительность, л/мин
- 10Макс. рабочее давление, бар
- 0,76Мощность, кВт
- R 1 1/2Присоед. размер, дюймы
- 85,5x29x62,3Габариты, см
- 62Вес, кг
-
Осушитель рефрижераторный IDFA55E-23
- 6500Производительность, л/мин
- 10Макс. рабочее давление, бар
- 1,13Мощность, кВт
- R 2Присоед. размер, дюймы
- 85,5x47x80Габариты, см
- 100Вес, кг
-
Осушитель рефрижераторный IDFA75E-23
- 11000Производительность, л/мин
- 10Макс. рабочее давление, бар
- 1,7Мощность, кВт
- R 2Присоед. размер, дюймы
- 85,5x47x90Габариты, см
- 116Вес, кг

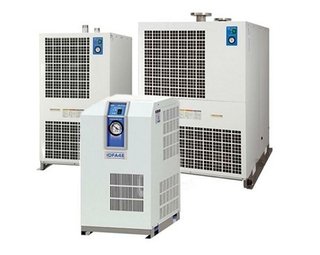

Рефрижераторный осушитель SMC (Япония) модельного ряда IDFA, представляет собой простую и надежную конструкцию с минимизированным техническим обслуживанием. Соответствует международным экологическим требованиям (используемые хладагенты R134a (HFC), R407C (HFC) не разрушают озоновый слой).
Принцип действия SMC IDFA
Насыщенный влагой сжатый воздух подаётся в воздушный теплообменник, где он предварительно охлаждается холодным воздухом, выходящим из осушителя.
Затем воздух проходит через теплообменник «воздух/хладагент», где охлаждается до точки росы +3°С.
Оба теплообменника («воздух/воздух» и «воздух/хладагент») совмещены в одном блоке. По мере охлаждения воздуха, из него выделяется влага, которая отводится при помощи устройства автоматического отвода конденсата.
Осушенный воздух, прежде чем выйти из осушителя, подогревается и возвращается в воздушный теплообменник.
Особенности конструкции:
- используемая технология осушки позволяет стабилизировать значение точки росы на уровне 3°С;
- используемые хладагенты R134a (HFC), R407C (HFC) не разрушают озоновый слой;
- теплообменник из нержавеющей стали обеспечивает большой ресурс и низкий перепад давления;
- высокая энергоэффективность;
- простое управление, исключающее выход из строя сложных электронных плат;
- встроенное устройство автоматического отвода конденсата поплавкового типа;
- надёжный и точный встроенный индикатор температуры испарителя.
Поправочные коэффициенты
Если рабочие параметры отличаются от принятых по умолчанию (давление 0,7 МПа, t° сжатого воздуха на входе 35°С, t° окружающей среды 25°С), следует применять указанные ниже поправочные коэффициенты.
Расход необходимый потребителю = поправ. коэфф. А x поправ. коэфф. В x поправ. коэфф. С. Рекомендуется выбирать модель осушителя с ближайшим большим номинальным расходом.
t° сжатого воздуха на входе (°С) | 5-25 | 30 | 35 | 40 | 45 | 50 | |
Поправочный коэффициент А | IDFA3-37E | 1,3 | 1,25 | 1,00 | 0,83 | 0,70 | 0,60 |
IDFA55-75E | 1,33 | 1,16 | 1,00 | 0,8 | 0,64 | 0,48 |
t° сжатого воздуха на входе (°С) | 5-30 | 35 | 40 | 45 | 50 | 55 | 60 | |
Поправочный коэффициент А | IDFA100F-150F | 1,41 | 1,21 | 1,00 | 0,92 | 0,75 | 0,63 | 0,53 |
t° окружающей среды (°С) | 20 | 25 | 30 | 35 | 40 | |
Поправочный коэффициент B | IDFA3-11E | 1,10 | 1,00 | 0,91 | 0,83 | 0,79 |
IDFA15-75E | 1,10 | 1,00 | 0,97 | 0,89 | 0,77 |
t° окружающей среды (°С) | 20 | 25 | 30 | 35 | 40 | 45 | |
Поправочный коэффициент B | IDFA100F-150F | 1,06 | 1,02 | 1,00 | 0,99 | 0,98 | 0,92 |
Давление сж. воздуха на входе (МПа) | 0,3 | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 0,9 | 1,0 | 1,1 | 1,2 | 1,3 | 1,4 | 1,5 | 1,6 | |
Поправочный коэффициент С | IDFA3-11E | 0,80 | 0,87 | 0,92 | 0,96 | 1,00 | 1,04 | 1,07 | 1,10 | 1,13 | 1,16 | 1,18 | 1,21 | 1,23 | 1,25 |
IDFA15-75E | 0,72 | 0,81 | 0,88 | 0,95 | 1,00 | 1,06 | 1,11 | 1,16 | 1,19 | 1,21 | 1,23 | 1,25 | 1,26 | 1,27 |
Давление сж. воздуха на входе (МПа) | 0,2 | 0,3 | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 0,9 | 1-1,6 | |
Поправочный коэффициент С | IDFA100F-150F | 0,84 | 0,87 | 0,9 | 0,93 | 0,96 | 1,00 | 1,03 | 1,06 | 1,09 |
Получить дополнительную информацию о технических характеристиках, стоимости, и приобрести оборудование с полным комплексом гарантийного и ремонтного обслуживания, Вы можете у наших менеджеров.
|
|
