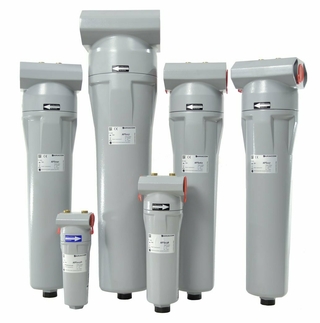

Циклонные сепараторы ARIACOM серии APS

фототаблицей
Упорядочить по: цене | названиюВыводить по 10 | Показать все 15
Наименование Производительность, м3/мин Макс. рабочее давление, бар Присоединительные размеры Габариты, см Вес, кг Цена (руб)
Циклонный сепаратор ARIACOM APS006 0,58 16 1/4” 23,4х1,8х8х7,5 1 15 838 В корзину
Циклонный сепаратор ARIACOM APS010 1,00 16 3/8” 23,4х1,8х8х7,5 1 16 440 В корзину
Циклонный сепаратор ARIACOM APS012 1,16 16 1/2” 23,4х1,8х8х7,5 1 16 640 В корзину
Циклонный сепаратор ARIACOM APS015 1,50 16 1/2” 23,4х1,8х8х7,5 1 16 741 В корзину
Циклонный сепаратор ARIACOM APS020 2,00 16 1/2” 32,8х2,3х10,4х9,8 1,6 17 142 В корзину
Циклонный сепаратор ARIACOM APS022 2,16 16 3/4” 32,8х2,3х10,4х9,8 1,6 17 342 В корзину
Циклонный сепаратор ARIACOM APS037 3,67 16 3/4” 32,8х2,3х10,4х9,8 1,6 17 543 В корзину
Циклонный сепаратор ARIACOM APS038 3,83 16 1” 32,8х2,3х10,4х9,8 1,6 17 843 В корзину
Циклонный сепаратор ARIACOM APS060 6,00 16 1” 61,2х3,4х15,4х15 5,8 26 765 В корзину
Циклонный сепаратор ARIACOM APS090 9,00 16 1 1/4” 61,2х3,4х15,4х15 5,8 32 880 В корзину
Страницы:12
Упорядочить по: цене | названиюВыводить по 10 | Показать все 15

 Каталог оборудования ARIACOM

Циклонные сепараторы ARIACOM серии APS предназначены для безопасной и эффективной очистки сжатого воздуха от конденсата при помощи центробежной силы.

Тип: резьбовые.

Пропускная способность: 0,58 м3/мин - 36,67 м3/мин. Пропускная способность: от 36,67 м3/мин по запросу.

Давление: до 16 бар.

Соединение: 1/4" - 3".

Преимущества

  • Эффективность удаления капельной влаги до 99,9%;
  • Отсутствие механического износа;
  • Срок службы не ограничен;
  • Не требует обслуживания;
  • Автоматический слив конденсата (в стандартной комплектации);
  • Циклонный элемент выполнен из нержавеющей стали и не требует замены;
  • Литой анодированный алюминиевый корпус обеспечивает защиту от коррозии.

Конструктивные особенности

  • Конструкция циклонных сепараторов обеспечивает высокую эффективность отделения конденсата практически без потери давления;
  • Встроенный в корпус клапан слива конденсата;
  • Конденсат не выносится вихревыми потоками обратно в линию;
  • Картридж внутри циклонного сепаратора обеспечивает надежную эксплуатацию на протяжении всего срока службы и исключает возможность засорения и увеличения эксплуатационных затрат;
  • Лёгкий алюминиевый корпус сепаратора окрашен порошковой краской для предотвращения коррозии;
  • Резьбовые соединения представляют собой BSP (британская трубная резьба) в соответствии с ISO7/1 или NPT (нормальная трубная резьба, США) в соответствии с ANSIB2.1, если продукция поставляется в Северную Америку.

Комплектация

Все сепараторы укомплектованы циклонным элементом CS.

Конденсатоотводчик

Автоматические конденсатоотводчики поплавкового типа D150 уже установлены на сепараторы в стандартной комплектации.

Другие типы конденсатоотводчиков.

Конденсатоотводчик ACD-LMF - рекомендуем к установке (для моделей APS060-APS367)!

Исходные условия

  • Рабочее давление 7 бар (102 фунта/кв. дюйм).

Предельные условия

  • Рабочее давление мин./макс.:

APS006-217-1,5 бар / 16 бар;
APS250-1,5 бар / 13,5 бар;
APS367-1,5 бар / 10,5 бар.

  • Рабочая температура мин./макс. : 1°C / 120 °C.

Поправочные коэффициенты

Чтобы подсчитать точную пропускную способность сепаратора, нужно пропускную способность при рабочем давлении 7 бар×поправочный коэффициент.

бар

1 2 3 4 5 6 7 8 10 12 14 16

Поправ.
коэфф.

0,38 0,53 0,65 0,75 0,83 0,92 1 1,06 1,2 1,31 1,41 1,5

Получить дополнительную информацию о технических характеристиках или стоимости оборудования, Вы можете у наших менеджеров.

Мы поможем подобрать Вам нужный товар!
