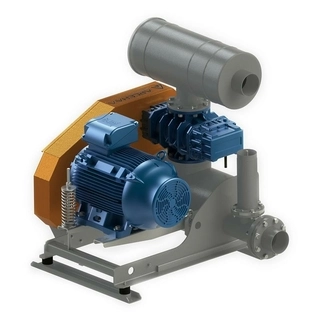

Воздуходувки ротационные серии ЗИФ-ВР (Россия)

Компрессорный завод «Арсенал Машиностроение», используя многолетний опыт разработки и производства компрессорного оборудования для различных отраслей промышленности, освоил выпуск ротационных воздуходувок ЗИФ-ВР на основе нагнетательного блока ведущих европейских производителей.

Главным назначением данных установок является создание на выходе мощного воздушного потока при небольшом избыточном давлении – до 1 атмосферы.

Завод «Арсенал Машиностроение» предлагает широкий спектр воздуходувок производительностью от 0,4 до 339м3/мин при рабочем давлении от 0,1 до 1 атмосферы – всего более 2500 вариантов исполнения.

Технические характеристики воздуходувок ЗИФ-ВР

Производительность, м³/мин при нормальных условиях от 0,41 до 339
Избыточное давления при работе на нагнетание, кПа от 10 до 100
Мощность привода, кВт от 0,25 до 500
Род потребляемого тока ~ 380 В, 50 Гц
Присоединительный размер (Pn10) Dn50 – Dn500
Всасывание воздуха из окружающего пространства
Температура эксплуатации, °С от +5 до +50
Способы снижения шума интегрированные глушители на всасывании и нагнетании
Тип привода ременной
Класс очистки воздуха на всасывании G3-G4

Конструктивные особенности:

  • виброопоры;
  • предохранительный клапан;
  • обратный клапан;
  • манометр рабочего давления;
  • индикатор засоренности фильтра;
  • автоматическая система натяжения ремней;
  • защита ремня.

Возможные опции:

  • шумозаглушенный кожух;
  • пульт управления (выносной для исполнения без кожуха и выносной/встроенный для исполнения с кожухом). Пульт управления включает в себя микропроцессорную систему управления работой воздуходувки;
  • комбинированный предохранительно-пусковой клапан;
  • взрывозащищенное исполнение Ex (возможно пока не стоит указывать).

Структура условного обозначения ротационных воздуходувок ЗИФ-ВР:

ЗИФ-ВР-20,2-40-45С-Н-ЗТ-Ш, где

ЗИФ-ВР – название серии изделий для указания в сертификатах и декларациях соответствия;
20,2 – номинальная производительность по воздуху на всасывании при Н.У., м3/мин;
40 – номинальное рабочее давление, кПа (избыточное для исполнений на нагнетание и с внешним забором воздуха, и вакуумметрическое для вакуумного исполнения);
45С – типоразмер применяемого нагнетательного блока;
Н – исполнение воздуходувки по принципу действия (Н – нагнетание, В – вакуумное исполнение,
З – внешний забор воздуха);
ЗТ – тип системы управления (при наличии) (ЗТ – звезда/треугольник, ПП – плавный пуск, ЧП – с частотным преобразователем) ;
Ш – исполнение с шумозаглушенным кожухом, без буквы – обычное, на раме.

Комплектации с шумозаглушенным кожухом, с пультом управления различных исполнений получаются путем добавления соответствующего условного обозначения к основному наименованию воздуходувки (см. пример условного обозначения выше).

Обозначение типов воздуходувок

Данный график предназначен для визуализации и подбора возможных решений по воздуходувкам с учетом расчетной мощности и требуемой производительности агрегата.

Наши специалисты готовы подобрать наиболее подходящий для Вас вариант исполнения воздуходувки на основании Ваших технических требований согласно заполненному Опросному листу.

Download

Опросный лист, 58,86 Кб, Word

Получить дополнительную информацию о технических характеристиках, стоимости, и приобрести оборудование с полным комплексом гарантийного и ремонтного обслуживания, Вы можете у наших менеджеров по  телефонам: (495) 665-73-53 и (495) 589-68-15 или через почту info@aerocompressors.ru.
