Осушители воздушные рефрижераторные ЧКЗ серии ОВР характеризуются стабильной точкой росы, низкой потерей давления. Осушители долго и устойчиво работают без сбоев, а благодаря внешнему отводу конденсата – просты и неприхотливы в обслуживании. Все это позволяет широко использовать осушители ЧКЗ ОВР на самых разных промышленных предприятиях.
Особенности:
различные напряжения питания;
резьбовое соединение NPT;
индикатор точки росы;
предварительный и концевой фильтры;
высокая окружающая температура;
PLC контроллер.
Основные рабочие параметры
Температура воздуха на входе, ° C
+5
Окружающая температура, ° C
+5
Точка росы, °С
2-10
Хладагент
R134а, R407c
Поправочные коэффициенты
Если рабочие параметры в Вашем случае отличаются от принятых по умолчанию (давление 7 бар, температура 35°С), для вычисления пропускной способности рефрижераторного осушителя следует применять указанные ниже поправочные коэффициенты. Формула вычисления: Пропускная способность = Воздушный поток / (f1xf2xf3).
Давление сжатого воздуха на входе, бар (изб.)
3
4
5
6
7
8
9
10
11
12
13
Коэффициент f1
0,74
0,83
0,90
0,96
1
1,03
1,06
1,08
1,10
1,12
1,13
Температура сжатого воздуха, °С
30
35
40
45
50
55
60
Коэффициент f2
1,21
1,00
0,84
0,70
0,59
0,49
0,41
Температура окружающего воздуха, °С
25
30
35
40
45
50
Коэффициент f3
1,00
0,94
0,88
0,82
0,76
0,70
Получить дополнительную информацию о технических характеристиках, стоимости, и приобрести оборудование с полным комплексом гарантийного и ремонтного обслуживания, Вы можете у наших менеджеров.

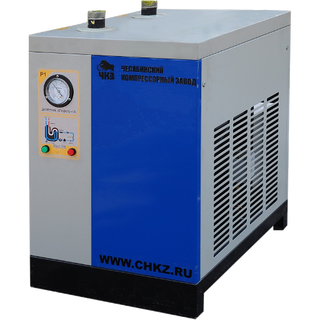

Осушитель рефрижераторный ЧКЗ ОВР-0050Р
