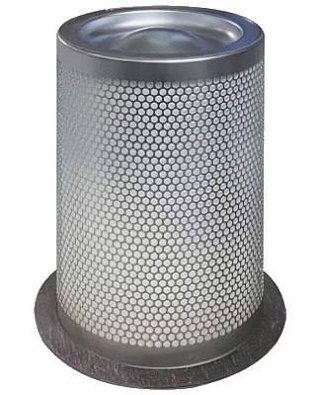

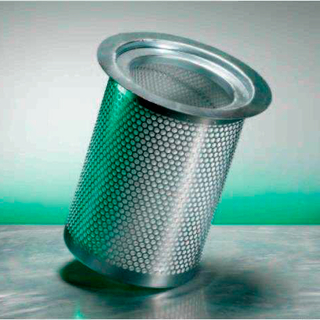

Стандартные сепараторы MANN+HUMMEL

Рекомендации по установке
Поставляются стандартные сепараторы различных типоразмеров. Хорошая степень сепарации обеспечивается в полном объеме только при безупречном уплотнении между сухой и мокрой
стороной. Воздух в корпусах должен всегда направляться таким образом, чтобы воздушно-масляный поток не оказывал прямого воздействия на фильтрующую поверхность элемента.

Конструкция и функции
Данная модельпредназначена для потоков, направленных снаружи внутрь, и пригодна для всего ассортимента современных винтовых и многосекторных компрессоров. Стандартные сепараторы невосприимчивы к изменению конструкции и имеют оптимальные показатели по степени отделения и сроку службы.

Перепад давления
Перепад давления при номинальной нагрузке и рабочем давлении 7 бар (0,7 МПа) на новом элементе составляет около 0,17 бар (17 кПа). Если допускается более высокое сопротивление, объемный поток без значительного снижения степени сепарации может быть увеличен до двукратного значения номинальной нагрузки.

Сопротивление давления
Стандартные воздушно-масляные сепараторы разработаны для перепададавления до 5 бар (0,5 МПа).


Степень сепарации
Остаточное содержание масла при номинальной нагрузке и рабочем давлении 7 бар (0,7 МПа) составляет
около 1 - 3 мг/м3.


Срок службы
Повышение сопротивления течения и тем самым срок службы зависят от чистоты масла и качества применяемого воздушного фильтра. В отлично отлаженной системе срок службы стандартных элементов может достигать нескольких тысяч часов.





Установка стандартного сепаратора в работающем под давлением резервуаре

Размеры и номера для заказа

 Номер для заказа

Номинальная скорость потока 1) [м3/мин] [куб.футов в минуту]

 Размеры в мм

[размеры в дюймах]

 С

уплотнениями

 d1

 d2

 h1

 h2



49 000 55 291

1,0

[35,31]

125

[4,92]

165

[6,50]

110

[4,33]

12

[0,47]



x



49 000 53 112

1,5

[52,97]

135

[5,31]

165

[6,50]

140

[5,51]

12

[0,47]





49 001 53 105

1,8

[63,57]

135

[5,31]

205

[8,07]

165

[6,50]

12

[0,47]





49 001 53 161

2,0

[70,63]

11 0

[4,33]

154

[6,06]

230

[9,06]







49 000 51 531

2,2

[77,69]

135

[5,31]

170

[6,69]

200

[7,87]







49 000 51 491

2,3

[81,22]

170

[6,69]

200

[7,87]

160

[6,30]

12

[0,47]





49 000 51 311

2,6

[91,82]

170

[6,69]

250

[9,84]

180

[7,09]

12

[0,47]





49 001 53 361

2,9

[102,41]

135

[5,31]

178

[7,01]

250

[9,84]

12

[0,47]





49 000 51 201

3,4

[120,07]

170

[6,69]

200

[7,87]

230

[9,06]

12

[0,47]





49 002 53 281

3,4

[120,07]

170

[6,69]

220

[8,66]

230

[9,06]

12

[0,47]





49 002 53 481

3,4

[120,07]

170

[6,69]

250

[9,84]

230

[9,06]

12

[0,47]





49 000 51 851

3,4

[120,07]

220

[8,66]

300

[11,81]

180

[7,09]

12

[0,47]





 Номер для заказа

 Номинальная скорость потока 1) [м3/мин] [куб.футов в минуту]

 Размеры в мм

[размеры в дюймах]

 С

уплотнениями

d1

d2

h1

h2



49 002 55 171

3,0

[123,60]

135

[5,31]

178

[7,01]

305

[12,01]





x



49 000 51 411

3,6

[127,13]

135

[5,31]

170

[6,69]

305

[12,01]







49 002 53 491

3,7

[130,66]

170

[6,69]

200

[7,87]

250

[9,84]

12

[0,47]





49 002 53 121

4,2

[148,32]

275

[10,83]

375

[14,76]

180

[7,09]

12

[0,47]





49 002 53 371

4,3

[151,85]

170

[6,69]

192

[7,56]

288

[11,34]

12

[0,47]





49 002 53 331

4,4

[155,38]

220

[8,66]

300

[11,81]

230

[9,06]

12

[0,47]





49 000 51 121

4,6

[162,45]

170

[6,69]

200

[7,87]

305

[12,01]

12

[0,47]





49 000 51 231

4,6

[162,45]

170

[6,69]

250

[9,84]

305

[12,01]

12

[0,47]





49 002 53 512

4,6

[162,45]

170

[6,69]

220

[8,66]

305

[12,01]

12

[0,47]





49 002 53 301

4,9

[173,04]

220

[8,66]

290

[11,42]

250

[9,84]

12

[0,47]





49 002 53 351

5,5

[194,23]

170

[6,69]

275

[10,83]

360

[14,17]

12

[0,47]





49 000 51 771

6,3

[222,48]

220

[8,66]

274

[10,79]

320

[12,60]

12

[0,47]





49 000 51 111

6,7

[236,61]

170

[6,69]

200

[7,87]

435

[17,13]

12

[0,47]





49 000 51 241

6,7

[236,61]

170

[6,69]

232

[9,13]

435

[17,13]

12

[0,47]





49 003 53 122

7,6

[268,39]

170

[6,69]

200

[7,87]

485

[19,09]

12

[0,47]





 Номер для заказа

 Номинальная скорость потока 1) [м3/мин] [куб.футов в минуту]

 Размеры в мм

[размеры в дюймах]

 С

уплотнениями

 d1

 d2

 h1

 h2



49 002 55 171

3,0

[123,60]

135

[5,31]

178

[7,01]

305

[12,01]





x



49 003 53 131



7,6 [268,39]

275

[10,83]

324

[12,76]

305

[12,01]

12

[0,47]





49 000 51 171



8,8 [310,77]

220

[8,66]

274

[10,79]

435

[17,13]

12

[0,47]





49 003 53 332



8,8 [310,77]

220

[8,66]

380

[14,96]

435

[17,13]

12

[0,47]





49 004 53 111

10,6

[374,34]

475

[18,70]

590

[23,23]

250

[9,84]

12

[0,47]





49 000 51 441

11,2

[395,52]

275

[10,83]

328

[12,91]

400

[15,75]

12

[0,47]





49 000 51 321

11,5

[406,12]

275

[10,83]

328

[12,91]

450

[17,72]

12

[0,47]





49 000 51 131

12,3

[434,37]

220

[8,66]

274

[10,79]

600

[23,62]

12

[0,47]





49 004 53 151

12,3

[434,37]

220

[8,66]

262

[10,31]

600

[23,62]

12

[0,47]





49 000 51 331

12,6

[444,96]

300

[11,81]

348

[13,70]

450

[17,72]

12

[0,47]





49 000 51 191

14,1

[497,94]

300

[11,81]

355

[13,98]

500

[19,69]

12

[0,47]





49 005 53 101

14,1

[497,94]

300

[11,81]

328

[12,91]

500

[19,69]

12

[0,47]





49 000 51 181

17,1

[603,88]

300

[11,81]

355

[13,98]

600

[23,62]

12

[0,47]





49 000 51 221

18,9

[667,45]

300

[11,81]

355

[13,98]

660

[25,98]

12

[0,47]





49 006 53 100

18,9

[667,45]

300

[11,81]

353

[13,90]

660

[25,98]

12

[0,47]





49 006 53 261

18,9

[667,45]

300

[11,81]

400

[15,75]

660

[25,98]

12

[0,47]





49 000 51 521

19,6

[692,17]

275

[10,83]

324

[12,76]

750

[29,53]

12

[0,47]





49 007 53 102

21,5

[759,27]

300

[11,81]

328

[12,91]

750

[29,53]

12

[0,47]





49 007 53 121

21,5

[759,27]

300

[11,81]

348

[13,70]

750

[29,53]

12

[0,47]





49 000 51 481

23,6

[833,43]

300

[11,81]

355

[13,98]

820

[32,28]

12

[0,47]





49 000 51 541

28,9

[1020,59]

300

[11,81]

355

[13,98]

1000

[39,37]

12

[0,47]





49 000 51 251

41,7

[1472,62]

475

[18,70]

740

[29,13]

900

[35,43]

20

[0,79]





49 000 51 581

41,7

[1472,62]

475

[18,70]

570

[22,44]

900

[35,43]

20

[0,79]





49 013 53 111

41,7

[1472,62]

475

[18,70]

590

[23,23]

900

[35,43]

20

[0,79]



1) Номинальная скорость потока согласно DIN 1945 при рабочем давлении 7 бар (0,7 МПа).
Элементы специально подобранных размеров можно приобрести по заказу.
