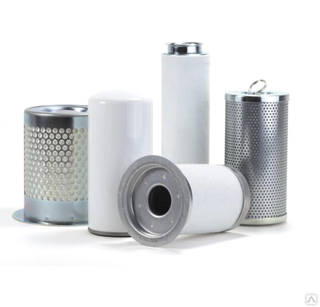

Ловушки-сепараторы фильтров MANN+HUMMEL

Рабочий диапазон
Ловушки-сепараторы для масла и воздуха рассчитаны на объем всасываемого воздуха от 1 м3/мин до 5,5 м3/мин при избыточном давлении в компрессоре 7 бар (0,7 МПa).

Перепад давления
Перепад давления при номинальной нагрузке и рабочем избыточном давлении 7 бар (0,7 МПа) на новом элементе составляет около 0,25 бар (25 кПа).

Сопротивление давления
Корпуса ловушек-сепараторов рассчитаны на рабочие избыточные давления не более 20 бар (2 МПa) или 14 бар (1,4 МПa). Встроенные фильтрующие элементы пригодны для перепадов давления более 5 бар (0,5 МПa).

Степень сепарации
Остаточное содержание масла при номинальной нагрузке и рабочем избыточном давлении 7 бар (0,7 МПа) составляет около 1-3 мг/м3.

Срок службы
Повышение сопротивления течения и тем самым срок службы зависят от чистоты масла и качества применяемого воздушного фильтра. В отлично отлаженной системе срок службы ловушки-сепаратора может достигать нескольких тысяч часов

Рекомендации по установке
Ловушки-сепараторы вручную навинчиваются в вертикальном положении (см. рис. 1) на стационарно смонтированную головку фильтра с помощью соответствующего переходника. Мы рекомендуем устанавливать сепаратор в удобном для техобслуживания месте.

Техобслуживание
Ловушки-сепараторы подлежат замене по достижении сопротивления течения 1 бар (0,1 МПа).
Разрешается проводить замену только при сброшенном давлении в системе. Для снятия ловушки-сепаратора достаточно обычного натяжного ленточного ключа.
Навинчивание и затягивание ловушки осуществляется вручную.

Размеры и номера для заказа

Номер для заказа

 Номинальная скорость потока 1) [м3/мин] [куб.футов в минуту]

 Размеры в мм

[размеры в дюймах]

Макс. рабочее избыточное давление

d1

d2

d3

d4

d5

h1

 (бар]

 [МПа]



LB 719/2



LB 962/2



LB 1374/2



LB 11 102/2



LB 13 145/3

1,0

[35,31]

2,0

[70,63]

3,0

[105,94]

4,0

[141,26]

5,5

[194,23]



M 22x1,5



M 24x1,5



M 39x1,5



M 32x1,5



M 39x1,5

62

[2,44]

62

[2,44]

100

[3,94]

93

[3,66]

100

[3,94]

71

[2,80]

71

[2,80]

111

[4,37]

104

[4,09]

111

[4,37]

76

[2,99]

93

[3,66]

136

[5,35]

108

[4,25]

136

[5,35]

80

[3,15]

96

[3,78]

140

[5,51]

11 0

[4,33]

140

[5,51]

127

[5,00]

212

[8,35]

177

[6,97]

260

[10,24]

302

[11,89]



20



20



20



14



20



2,0



2,0



2,0



1,4



2,0

1) Номинальная скорость потока согласно DIN 1945 при рабочем давлении 7 бар (0,7 МПа).
