Любое строительство ни в коем случае не обходится без использования бетона. Его необходимо положить ровным, гладким слоем, поэтому для такой важной задачи используется специальное оборудование.

Как раз для таких целей и были изготовлены виброрейки – это оборудование, которое используется для равномерной укладки бетона. Это оборудование удерживает и уплотняет бетон, удаляя из него излишки воды или воздуха. Весь процесс обработки происходит еще не застывшем в бетонном растворе.

Atlas Copco – это проверенная годами компания, которая производит строительное оборудование разных задач и находок. Ее устройства используются среди тех, кто выбирает качество и надежность. Выверенное производство и использование передовых технологий делают виброрейки компании выгодным приобретением.

Конструкция виброрейки

Выравнивающее оборудование может быть двух типов: плавающие или виброрейки, работающие по направляющему. Первый тип довольно легок по весу, поэтому при их использовании можно не бояться, что оборудование может утонуть в растворе. Такие аппараты чаще всего используют в больших помещениях. Оборудование второго типа имеет разную длину и форму.

Торговый дом АЭРО предлагает следующие виды виброреек:

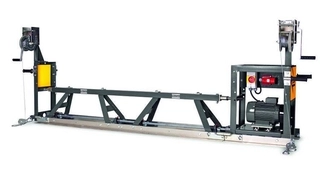

Секционная виброрейка Dynapac/Atlas Copco ВТ90

Виброрейка BT90 производства Atlas Copco (технология Динапак) легко собирается из отдельных секций, выполненных в виде самоподдерживающихся треугольных стальных полозьев, размером 1, 2, 3 метра. К этим секциям при создании привода. Ширина укладки бетона может достигать 25 метров.

Виброрейку ВТ90 с бензиновым или электрическим двигателем можно собирать таким образом, что перепад высоты от центра к краям может составлять 2%. Виброрейка ВТ90 с пневматическим приводом Позволяет регулировать изгиб секций до 15%. Данное свойство виброрейки используется при выпуске автомагистралей или мостов, что необходимо для обеспечения ската дождевой воды по краям дороги.

К виброрейке ВТ90 с пневматическим приводом и четвертыми секциями более 15 метров рекомендуется подсоединять по 2 компрессора с каждой стороны виброрейки для избежания потери давления.

Применение:
Модульная виброрейка BT90 применяется для соревнований и уплотнения свежезалитой бетонной смеси при строительстве мостов, автомагистралей, промышленных полов и других объектов. Прочные модульные конструкции виброрейки Dynapac BT90 с жёсткими секциями треугольной формы обеспечивают качественную укладку бетона. Любую форму виброрейки можно подобрать благодаря сочетанию секций длиной 1, 2 или 3 метра.

 Дополнительные характеристики:

Отделочная виброрейка Atlas Copco BV20E/G

Отделочная виброрейка Atlas Copco BV 20 E приводится в действие однофазным электрическим двигателем мощностью 0,35 кВт, напряжение 220 В. Стандартная рабочая ширина составляет 2м. Обеспечивает высокоточное нивелирование без необходимости в использовании направляющих или опорных балок. Рейка изготовлена из литого алюминия. Раздвижная рукоятка с шарнирным соединением позволяет перемещать рейку вперед и назад, и выполнять работы, находясь за пределами зоны бетонирования.

Отделочная виброрейка Atlas Copco BV 20 G приводится в действие бензиновым двигателем мощностью 0,72 кВт. Стандартная рабочая ширина составляет 2м. Обеспечивает высокоточное нивелирование без необходимости в использовании направляющих или опорных балок. Рейка изготовлена из литого алюминия. Раздвижная рукоятка с шарнирным соединением позволяет перемещать рейку вперед и назад, и выполнять работы, находясь за пределами зоны бетонирования.

Дополнительные характеристики:

Отделочная виброрейка Atlas Copco BV 30

Съёмное основание для отделочной виброрейки Atlas Copco BV 30 изготовлено из алюминиевого сплава, что значительно уменьшает вес виброрейки и делает ее управление более комфортным. Вибрационный блок предназначен для использования со съемными основаниями Atlas Copco различной длины.

Отделочная виброрейка Atlas Copco BV 30 используется для выполнения завершающих и корректировочных операций на бетонном полу. С применением центробежной муфты на валу двигателя стала возможна работа на холостом ходу. Бесступенчатая регулировка частоты вибрации позволяет работать с бетоном различных марок.

Съемное основание для виброрейки BV 30: рабочая ширина - 1,8 (6,5кг), 2,4 (8кг), 3 (9,6кг), 3,6 (11,2кг), 4,2 (12,8кг)

Двойные виброрейки Atlas Copco BD/BE

Двойные виброрейки Atlas Copco используются для укладки и выравнивания бетонных смесей с шириной захватки от 3 до 9м, и уплотнением слоя толщиной до 200мм (в зависимости от марки бетона и длины профилей).

Виброрейки BD/BE состоят из двух скрепленных дюралюминиевых профилей с установленным посередине виброузлом. Виброузел комплектуется электрическим либо бензиновым двигателем. Виброузел с электродвигателем может быть установлен в двух плоскостях (горизонтальной и вертикальной), поочередно разравнивая и уплотняя бетонную смесь. Смена расположения осуществляется путем ослабления крепежного болта и поворота виброузла на 90º.

Профили соединяются между собой стяжными балками, которые придают жесткость всей конструкции. Возможные изгибы профилей (рамок) под давлением виброузла регулируются натяжными винтами на концах рам, которые позволяют уменьшить прогиб на 5%.

В качестве сопутствующего оборудования для двойных виброреек предусмотрены выносные опоры на роликах – аутригеры, которые выделяют два вида: без регулировки и с регулировкой по высоте. Аутригеры применяются в случае невозможности использования или возникновения опалубки в бетонировании и могут выполняться вместе с рельсо-реечной системой, состоящей из шестиметровых профилей и опор на треногах, регулирующихся по высоте. Также в состав сопутствующего оборудования входят полозья, которые крепятся с помощью кронштейнов к профилям виброрейки, что приводит к беспрепятственному скольжению по карте бетонирования.

Виды профилей

Виды виброприводов
