Влагомаслоотделитель для компрессора — это первый рубеж очистки сжатого воздуха, без которого осушитель и тонкие фильтры быстро выходят из строя, а система в целом работает неэффективно. Несмотря на простоту конструкции, правильный выбор этого элемента напрямую влияет на качество воздуха и ресурс всего оборудования. В этой статье мы расскажем, как устроен влагомаслоотделитель, какие бывают типы и как выбрать подходящий для вашей системы.
Что такое влагомаслоотделитель и как он работает
Влагомаслоотделитель — это устройство грубой очистки сжатого воздуха, которое удаляет из него капельную влагу и крупные частицы масляного тумана. Он устанавливается непосредственно после компрессора или после концевого охладителя и является обязательным элементом любой грамотно выстроенной системы подготовки воздуха.
Принцип работы большинства влагомаслоотделителей основан на инерционном разделении фаз. Поток сжатого воздуха закручивается внутри корпуса — под действием центробежных сил капли воды и масла отбрасываются к стенкам, стекают вниз и накапливаются в отстойнике. Оттуда они удаляются через конденсатоотводчик автоматически или вручную через дренажный кран.
Влагомаслоотделитель не требует замены фильтрующих элементов — он работает по механическому принципу и при правильном обслуживании служит весь срок эксплуатации компрессора.
Чем влагомаслоотделитель отличается от фильтра и осушителя
Эти три элемента часто путают или считают взаимозаменяемыми, хотя каждый из них решает свою задачу и не может полноценно заменить другой.
Влагомаслоотделитель удаляет крупные капли воды и масла — частицы размером от 3–5 мкм и более. Это грубая очистка, первый этап подготовки воздуха. Он снимает основную нагрузку с последующих элементов системы.
Фильтр тонкой очистки задерживает мелкодисперсный масляный туман, твёрдые частицы и аэрозоли, которые пропускает влагомаслоотделитель. Без предварительной грубой очистки фильтрующий элемент засоряется в разы быстрее и требует частой замены.
Осушитель удаляет водяной пар — влагу в газообразном состоянии, которую не способны задержать ни фильтр, ни влагомаслоотделитель. Если перед осушителем не установлен влагомаслоотделитель, капельная влага и масло попадают в теплообменник и существенно снижают его эффективность.
Правильная схема подготовки воздуха предполагает последовательную установку всех трех элементов, а не выбор одного из них.
Основные параметры выбора
При выборе влагомаслоотделителя необходимо ориентироваться на несколько ключевых характеристик.
Производительность — главный параметр. Пропускная способность влагомаслоотделителя должна соответствовать производительности компрессора или превышать ее. Занижение этого параметра приводит к увеличению сопротивления потоку, падению давления в системе и снижению эффективности сепарации.
Рабочее давление. Устройство должно быть рассчитано на максимальное рабочее давление вашей системы с запасом. Стандартный диапазон — 10–16 бар, для систем высокого давления требуются специальные исполнения.
Температура воздуха на входе. Чем выше температура поступающего воздуха, тем больше в нем влаги и тем выше нагрузка на влагомаслоотделитель. Если компрессор не оснащен концевым охладителем, этот параметр особенно важен.
Размер резьбовых соединений. Входной и выходной патрубки должны соответствовать диаметру трубопровода в вашей системе.
Типы влагомаслоотделителей
Центробежные влагомаслоотделители — наиболее распространенный тип. Воздух закручивается в корпусе по спирали, капли под действием центробежных сил оседают на стенках и стекают в отстойник. Просты в конструкции, не требуют обслуживания фильтрующих элементов, надежны и долговечны. Подходят для большинства промышленных применений.
 |

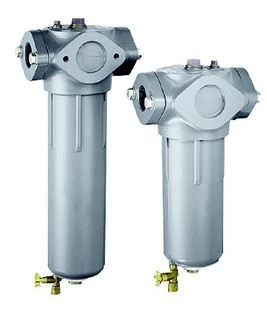

| Влагоотделители Atlas Copco |
Коалесцентные влагомаслоотделители работают по принципу слияния мелких капель в крупные на поверхности специального материала, после чего они стекают под действием силы тяжести. Обеспечивают более высокую степень очистки по сравнению с центробежными, но требуют периодической замены коалесцентного элемента.
Комбинированные устройства сочетают центробежную сепарацию и коалесцентную очистку в одном корпусе. Это компактное решение для систем, где требуется высокая степень очистки при ограниченном пространстве для монтажа.
Как подобрать влагомаслоотделитель для конкретного компрессора
Алгоритм подбора влагомаслоотделителя несложен, если действовать последовательно.
Первый шаг — определить производительность компрессора в л/мин или м³/мин при рабочем давлении. Это основной параметр для подбора.
Второй шаг — уточнить рабочее давление системы и максимальную температуру воздуха на выходе из компрессора. Эти данные указаны в паспорте оборудования.
Третий шаг — выбор типа устройства в зависимости от требований к качеству очистки. Для большинства стандартных задач достаточно центробежного влагомаслоотделителя. Если в системе используется чувствительное оборудование или предъявляются повышенные требования к чистоте воздуха, рассмотрите коалесцентный или комбинированный вариант.
Четвертый шаг — проверка соответствия размеров присоединительных патрубков диаметру трубопровода.
Место в схеме подготовки воздуха
Влагомаслоотделитель всегда устанавливается в начале системы подготовки воздуха — сразу после компрессора или концевого охладителя, до осушителя, фильтров и ресивера. Это принципиально важно: его задача — снять основную нагрузку с последующих элементов системы.
Если влагомаслоотделитель установить после осушителя, он не принесет пользы — осушитель уже получит весь объем капельной влаги и масла, что резко снизит его эффективность и ресурс.
При наличии ресивера влагомаслоотделитель устанавливается перед ним. Это позволяет предотвратить накопление конденсата и масла внутри бака, которое приводит к коррозии и загрязнению всей системы за ресивером.
Заключение
Влагомаслоотделитель — недорогой, но незаменимый элемент системы подготовки воздуха. Его правильный подбор и грамотное размещение в схеме защищают осушитель, фильтры и все последующее оборудование от преждевременного износа и засорения. Ориентируйтесь на производительность и давление вашей системы, выбирайте тип устройства под конкретные задачи и не пренебрегайте регулярным сливом конденсата.
Получить консультацию, приобрести влагомаслоотделитель, расходные материалы и запчасти, а также заказать техническое обслуживание вы можете, обратившись к менеджерам ООО «Торговый дом АЭРО». Будем рады видеть вас в числе наших постоянных клиентов!
