Пневмотранспорт: как работает, где применяется, какие бывают

СегодняАлексей Ветров
Сохранить статью:

В статье рассказывается:

    1. Как работает система пневмотранспорта с воздуходувками
    2. Оборудование для пневмотранспорта: состав и особенности
    3. Использование вентиляторов в пневмотранспорте
    4. Где применяется пневмотранспорт в промышленности
    5. Вывод: какую систему пневмотранспорта выбрать под задачу

Пневмотранспорт является инструментом, обеспечивающим перемещение сыпучих материалов на различные расстояния. Этот метод транспортировки позволяет автоматизировать производственный процесс, снизить затраты и повысить общую производительность. Рассмотрим, что такое пневмотранспорт и почему он так востребован.

Как работает система пневмотранспорта с воздуходувками

Пневмотранспорт – это метод транспортировки сыпучих материалов, таких как зерно, цемент, мука, песок, сахар, а также других порошкообразных или измельченных веществ, по трубопроводу с помощью потока воздуха или инертного газа. Принцип работы основан на использовании кинетической энергии воздуха для перемещения материалов из одного места в другое. Это особенно ценно в условиях, когда другие методы транспортировки затруднены или неэкономичны.

Пневмотранспорт для сыпучих материалов, оснащенный воздуходувками, является распространенным и эффективным типом пневмотранспортных систем. Принцип работы заключается в создании потока воздуха внутри трубопровода, который захватывает сыпучий материал и перемещает его к конечному пункту назначения.

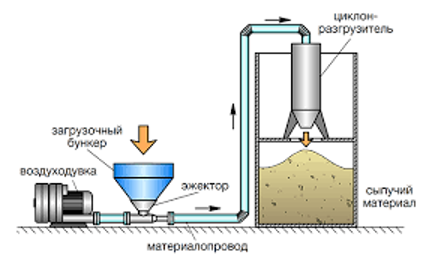

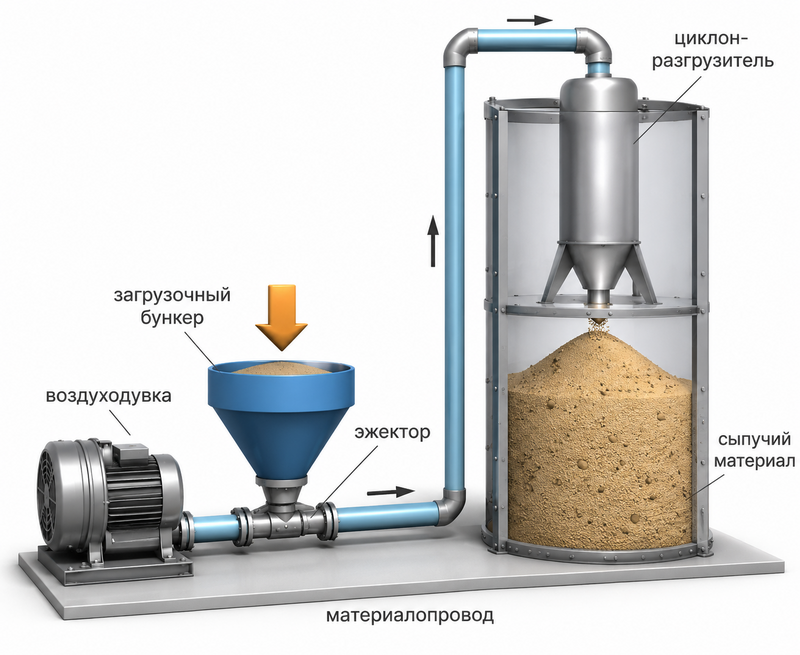

Работает это следующим образом:

  1. Воздуходувка, как сердце системы, создает поток воздуха с избыточным давлением. Этот поток воздуха является движущей силой для перемещения материалов.
  2. Сыпучий материал аккуратно и дозированно поступает в трубопровод через специализированное загрузочное устройство, которым может быть, например, шлюзовой питатель или роторный дозатор. Эти устройства обеспечивают равномерную подачу материала в поток воздуха.
  3. Под воздействием мощного потока воздуха материал начинает движение по трубопроводу. Важно, чтобы скорость потока была высокой, чтобы материал не оседал на стенках трубопровода.
  4. В конечном пункте назначения происходит отделение материала от воздуха. Для этого используются циклоны или фильтры, которые позволяют эффективно отделить сыпучий материал от воздуха.
  5. Очищенный от материала воздух может быть либо выпущен в атмосферу, либо возвращен в систему для повторного использования, что повышает эффективность и экономичность процесса.

Пневмотранспортные системы с воздуходувками отличаются повышенной производительностью и позволяют транспортировать материалы на расстояния. Они используются в отраслях промышленности, где требуется быстрая, надежная и эффективной транспортировки сыпучих материалов.

Оборудование для пневмотранспорта: состав и особенности

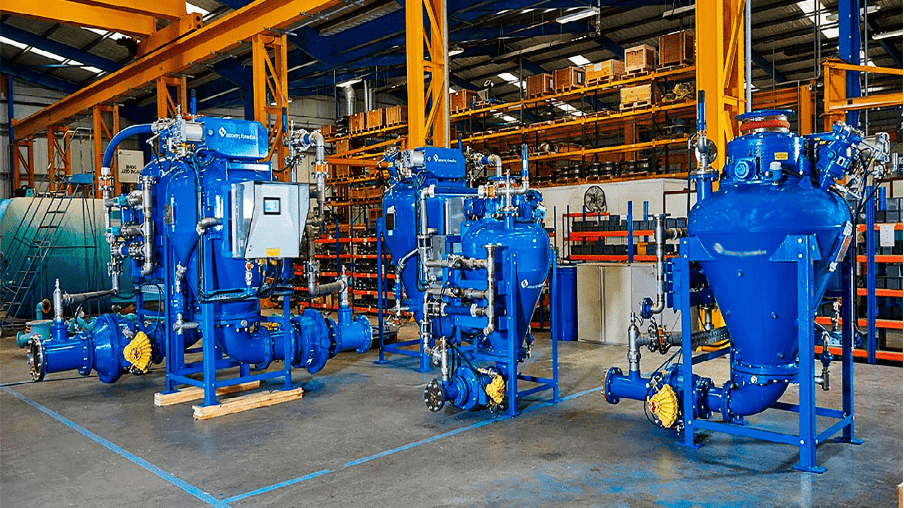

Пневмотранспортная система – это сложный инженерный комплекс, который состоит из ряда элементов. Рассмотрим оборудование, необходимое для организации пневмотранспорта.

  1. Источник сжатого воздуха. В качестве него может выступать воздуходувка, компрессор или вакуумный насос. Выбор типа источника воздуха зависит от типа пневмотранспортной системы (нагнетательная или всасывающая) и от необходимого давления воздуха. Воздуходувки чаще используются в системах низкого давления, в то время как компрессоры предпочтительнее в тех случаях, когда требуется высокое давление.

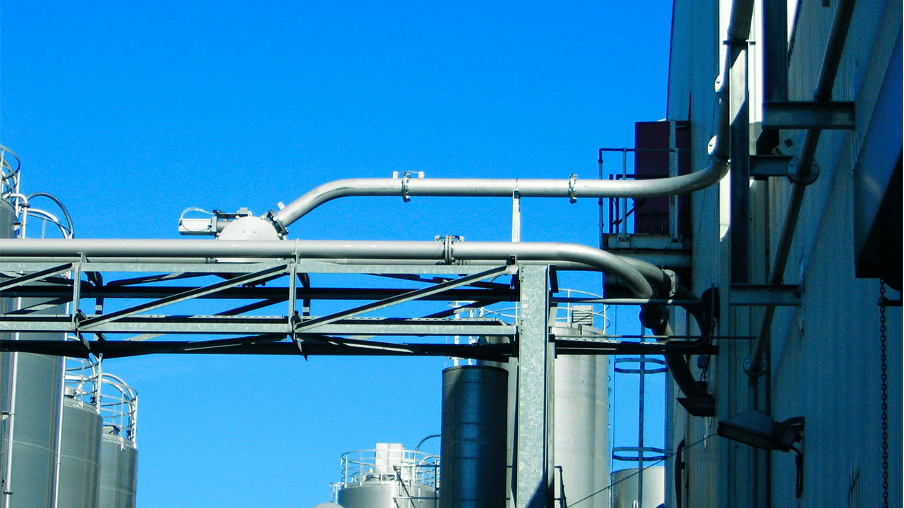

  2. Трубопровод. Это «артерия» системы, представляющая собой систему труб, по которым и перемещается сыпучий материал. Трубопровод должен быть изготовлен из материалов, обладающих устойчивостью к износу и коррозии, а также обеспечивать герметичность системы. Диаметр трубопровода является параметром, который определяется, исходя из производительности системы и размера транспортируемого материала.

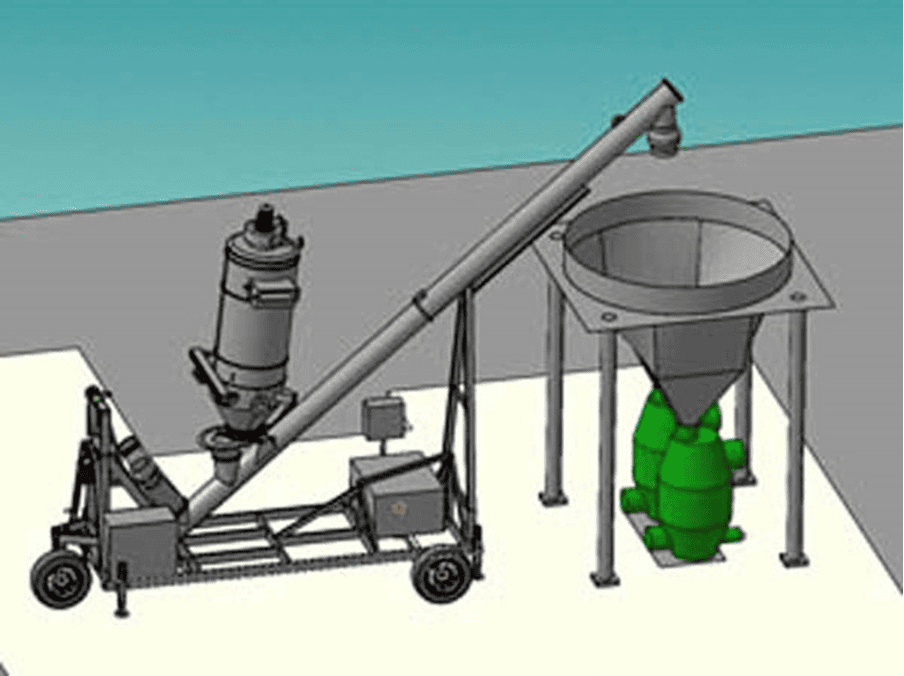

  3. Загрузочные устройства. Они необходимы для обеспечения равномерной и контролируемой подачи сыпучего материала непосредственно в трубопровод. К ним относятся шлюзовые питатели, роторные дозаторы и винтовые конвейеры. Выбор типа загрузочного устройства диктуется свойствами транспортируемого материала и требуемой производительностью загрузки.

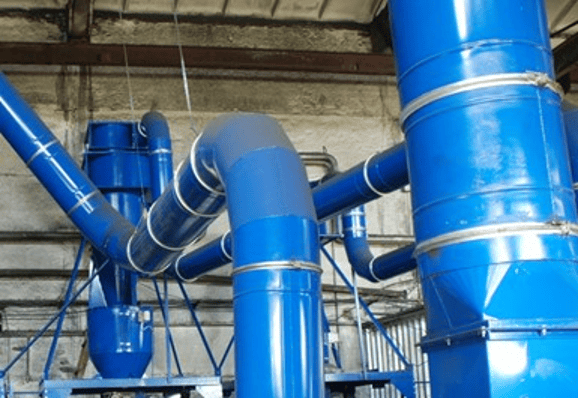

  4. Разгрузочные устройства. Отвечают за отделение сыпучего материала от воздуха в конечном пункте транспортировки. К ним относятся циклоны, фильтры, бункеры и другие специализированные устройства. Тип определяется требуемой степенью очистки воздуха и свойствами транспортируемого материала. Циклоны, например, эффективно справляются с отделением крупных частиц, а фильтры предназначены для улавливания мелкой пыли.
  5. Воздушные фильтры. Их задача – обеспечивать глубокую очистку поступающего воздуха, удаляя из него пылевые частицы и прочие нежелательные примеси. Использование фильтров позволяет свести к минимуму потери ценного материала и обеспечить соответствие производства санитарно-гигиеническим нормам. Тип фильтра подбирается в зависимости от размера частиц пыли и требуемой степени очистки воздуха.
  6. Автоматизированная система управления гарантирует стабильную и безошибочную работу пневмотранспортной системы. В её состав входят сенсоры, регулирующие устройства, приводы и другие компоненты, обладающие интеллектуальными функциями. Система управления позволяет оптимизировать процесс транспортировки, повысить надежность работы и существенно снизить затраты на эксплуатацию. Современные системы управления оснащаются электронным оборудованием, которое в режиме реального времени отслеживает данные о давлении, расходе воздуха, температуре и других важных параметрах.

Помимо перечисленного в состав пневмотранспортной системы могут входить вспомогательные устройства. Среди них – переключатели потока, датчики уровня, клапаны, затворы и элементы, предназначенные для повышения гибкости и адаптивности системы к конкретным производственным условиям.

Использование вентиляторов в пневмотранспорте

В дополнение к воздуходувкам и компрессорам в пневмотранспортных системах используются вентиляторы. Они нужны для создания потока воздуха в системах, где давление остается на низком уровне и нет необходимости в высокой производительности. Использование вентиляторов позволяет сократить энергозатраты и упростить конструкцию системы.

Вентиляторы могут быть использованы как для создания избыточного давления (в нагнетательных системах), так и для создания вакуума (во всасывающих системах).

  1. В нагнетательных системах вентилятор устанавливается перед загрузочным устройством и обеспечивает подачу воздуха в трубопровод.
  2. Во всасывающих системах вентилятор располагается после разгрузочного устройства и создает вакуум, который «засасывает» материал в трубопровод.

Выбор подходящего типа вентилятора определяется, исходя из необходимого давления и расхода воздуха. Для пневмотранспорта сыпучих материалов часто используются центробежные вентиляторы, которые обеспечивают равномерный поток воздуха даже при изменяющемся давлении.

Где применяется пневмотранспорт в промышленности

Пневмотранспортные установки нашли применение в отраслях промышленности, благодаря универсальности и эффективности. Они незаменимы для транспортировки сыпучих материалов в следующих областях:

  1. Пищевая промышленность: транспортировка зерна, муки, сахара, крахмала, сухого молока, кофе, чая и других продуктов питания. В этой области применение пневмотранспорта требует строгого соблюдения санитарно-гигиенических норм и правил.
  2. Цементная промышленность: транспортировка цемента, клинкера, гипса и материалов, необходимых для производства строительных смесей. Пневмотранспорт в цементной промышленности позволяет автоматизировать производственный процесс и сократить потери материала.
  3. Химическая промышленность: транспортировка минеральных удобрений, полимеров, красителей, пигментов и других химических веществ. В этой области применение пневмотранспорта должно гарантировать безопасность при перемещении опасных веществ.
  4. Горнодобывающая промышленность: транспортировка руды, угля, песка, щебня и других полезных ископаемых. Пневмотранспорт в горнодобывающей промышленности позволяет транспортировать материалы на расстояния, в том числе и в труднодоступные места.
  5. Деревообрабатывающая промышленность: транспортировка опилок, стружки, древесной пыли и других отходов деревообработки. Пневмотранспорт обеспечивает своевременное удаление отходов из производственных помещений и поддержание чистоты на рабочих местах.
  6. Фармацевтическая промышленность: транспортировка порошков, гранул и других фармацевтических материалов. Пневмотранспорт в фармацевтической промышленности должен гарантировать точность дозирования и исключать загрязнение материалов.

Вывод: какую систему пневмотранспорта выбрать под задачу

Выбор пневматического транспортера – это задача, требующая тщательного анализа факторов. При принятии решения необходимо учитывать следующие аспекты.

  1. Свойства перемещаемого сырья: гранулометрический состав, удельный вес, содержание влаги, степень износа, пожароопасность.
  2. Необходимая пропускная способность: количество сырья, которое нужно переместить за конкретный временной интервал.
  3. Транспортировочное расстояние: складывается из суммарной протяженности трубопроводной системы и вертикального подъема перемещаемого вещества.
  4. Факторы окружающей среды, такие как температура, влажность и запыленность, а также другие условия, влияют на эксплуатацию.
  5. Финансовые рамки: общая сумма, включающая цену устройств, их установку, отладку и текущее обслуживание.

В зависимости от этих факторов можно остановить выбор на таком типе пневмотранспортных систем, как:

  • нагнетательные системы: для транспортировки материалов на расстояния и при высокой производительности;
  • всасывающие системы: подходят для транспортировки материалов на небольшие расстояния и при сравнительно небольшой производительности;
  • комбинированные системы: объединяют в себе преимущества как нагнетательных, так и всасывающих систем, предлагая повышенную гибкость.

Кроме того, необходимо учитывать требования к безопасности и санитарно-гигиеническим условиям, предъявляемые к конкретному производству.

Для грамотного подбора и установки системы пневмотранспорта Вы можете проконсультироваться со специалистами ООО "Торговый Дом АЭРО". Менеджеры выполнят необходимые расчёты и подберут оптимальное решение, исходя из ваших требований и условий производства. Это позволит создать эффективную и надёжную систему транспортировки сыпучих материалов.Компания обеспечит оперативную доставку оборудования в любую точку России.
