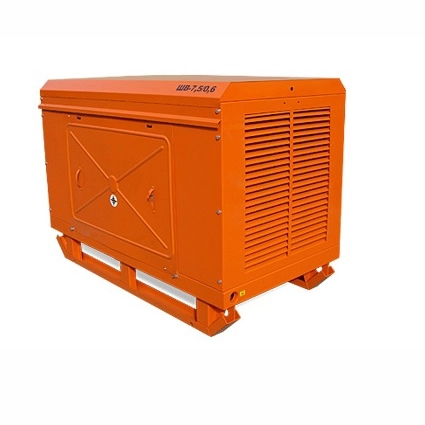

Шахтный компрессор ЗИФ-ШВ 7,5/0,6Т (МЗА18Т-01)

Станция воздушно-компрессорная шахтная ЗИФ-ШВ 7,5/0,6Т (МЗА18Т-01) (Для тупиковых забоев, опасных по метану)

Шахтный компрессор ШВ7,5/0,6. Компрессорная станция ЗИФ-ШВ 7,5/0,6Т (МЗА18Т-01) с винтовым маслозаполненным компрессором предназначена для снабжения сжатым воздухом пневматических инструментов и приводов механизмов в подземных выработках шахт, опасных по газу и пыли, (кроме тупиковых выработок).

Тип двигателя: ВРП 200L2 или 3В200L2 , асинхронный, трехфазный электродвигатель с короткозамкнутым ротором, взрывобезопасный, рудничный, монтажного исполнения IМ-2001, со встроенными датчиками тепловой защиты КЭМЗ (Допускается замена на аналогичный электродвигатель исполнения РВ-3В(ExDI))

Подробное описание и технические характеристики

Компрессорный завод ОАО «МЗ «Арсенал» с 2004 года выпускает шахтные компрессоры ЗИФ-ШВ-7,5/0,6Т (МЗА18Т-01), соответствующие Правилам безопасности в угольных шахтах (ПБ 05-618-03 от 05.06.03). Ранее заводом выпускались шахтные компрессоры модели ЗИФ-ШВ-5М. Шахтный компрессор марки ЗИФ-ШВ-7,5/0,6 сертифицирован и имеет разрешение на эксплуатацию в выработках шахт, опасных по газу и пыли.

В конструкцию шахтного компрессора ЗИФ-ШВ-7,5/0,6 входит высокоэффективная система очистки воздуха на базе отечественных фильтрующих элементов, оборудованная индикатором загрязнения двухступенчатого фильтра магистрали всасывания. Унос масла при работе шахтного компрессора не превышает 0,02 г/куб.м. Этот шахтный компрессор имеет отработанную и надежную систему аварийной защиты. Компрессорная станция ЗИФ-ШВ-7,5/0,6 максимально эффективна, надежна и проста в эксплуатации.

Рассматриваемый шахтный компрессор имеет ряд преимуществ по сравнению с компрессорной станцией ЗИФ-ШВ-5М: шахтный компрессор ЗИФ-ШВ-7,5/0,6 оснащен винтовым блоком МЗА 20, удельная потребляемая мощность которого составляет 6,4 кВт/ куб.м/мин, моторесурс не менее 40 000 моточасов. Винтовая пара имеет оптимальные профильные зазоры между винтами, соответствующие уровню запыленности в шахтах, предполагает использование стандартных отечественных масел.

Приводной электродвигатель станции Nдв=45кВт допускает эксплуатацию её в режимах S1, а также S3, ПВ=40% , согласно ГОСТ 183-74.
Станция выполнена в климатическом исполнении «У» категории размещения 5 по ГОСТ 15150-69 и работоспособна при температуре окружающего воздуха от минус 5 до 35ºC.
Исполнение станции – на салазках, для перемещения по неподготовленному грунту.
Малые габариты станции позволяют транспортировать станцию к месту эксплуатации в стандартной шахтной вагонетке.
Пример записи обозначения станций при заказе:

Станция компрессорная шахтная типа, унифицированное обозначение:
ЗИФ-ШВ7,5/0,6 ( МЗА18Т 0000-000) ТУ 3643-012-07541733-2002.
(сокращенное обозначение МЗА18Т ).
