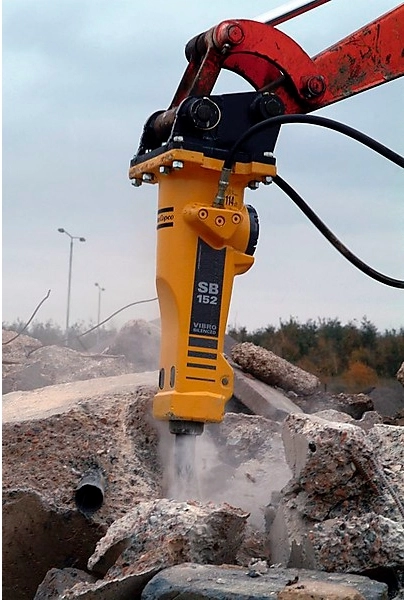

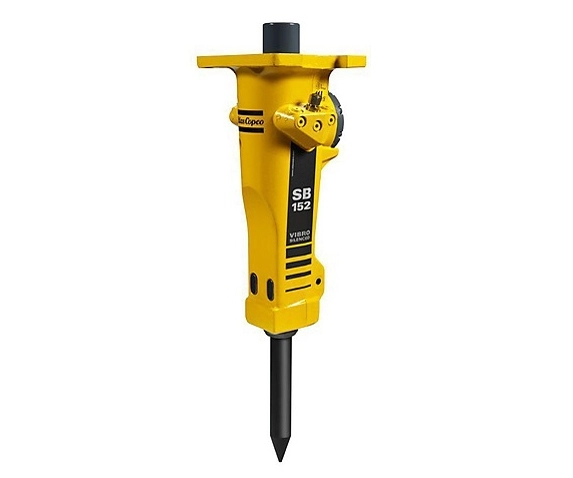

Гидравлический молот Atlas Copco SB 152

Гидромолот Atlas Copco SB 152
  • Гидромолот Atlas Copco SB 152
  • Гидромолот Atlas Copco SB 152
  • Гидромолот Atlas Copco SB 152
  • Гидромолот Atlas Copco SB 152
  • Гидромолот Atlas Copco SB 152
Характеристики
Рабочий вес, кг 140
Расход масла, л/мин 25 - 45
Рабочее давление, бар 100 - 150
Частота ударов, уд/мин 850 - 1900
Диаметр рабочего инструмента, мм 50
Длина инструмента, мм 250

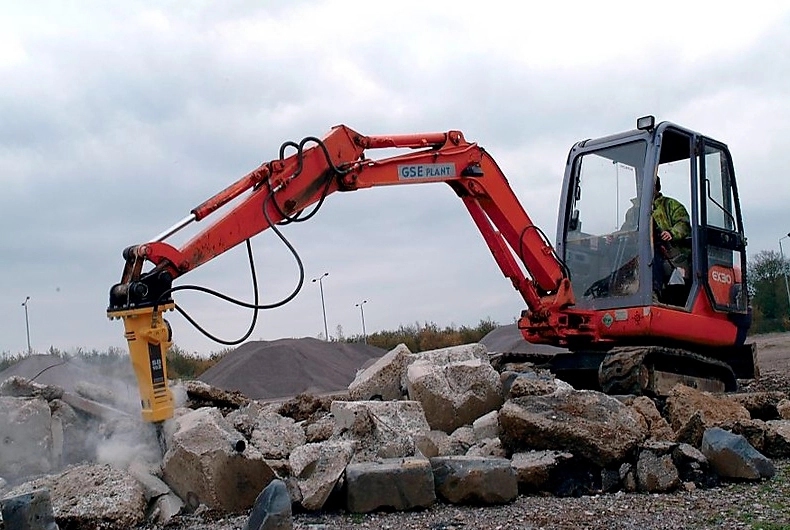

Гидравлический молот Atlas Copco SB 152 прекрасно подходит для работы в ограниченном пространстве: в помещениях, вдоль стен, в узких траншеях и т.п. Принцип монолитного корпуса (Solid Body), который предполагает интеграцию ударного механизма и направляющих в одном стальном блоке, является особенностью конструкции молотов серии SB. Благодаря такому решению эти молоты чрезвычайно компактны, просты в обслуживании, а также весят на 20% меньше по сравнению с молотами других типов.

Превосходные ударные характеристики, обеспеченные функцией рекуперации энергии (стандартное оснащение всех новых молотов серии SB), способны увеличить эффективность оборудования, в то же время сократив затраты на топливо. Иными словами, высокая производительность является прямым следствием улучшенных ударных характеристик.

Особая конструкция молотов SB помогает понизить уровень вибрации, в то время как функция Energy Recovery поглощает энергию отдачи. Малая вибрация – важное условие уменьшения износа машины и улучшения условий труда. Дополнительное преимущество концепции монолитного корпуса и нового ударного механизма – тихая работа.

Дополнительные характеристики

Класс машины носителя, т 1,9-4,5
Макс. входная гидравлическая мощность, кВт 11
Режим активации AutoStart
Гарантированный уровень звуковой мощности, дБ(A) 114
Уровень звукового давления, дБ(A) 85

Применение

Серия навесного оборудования   SB MB HB
Горнодобывающие и карьерные работы
Подготовительные работы Удаление покрывающего слоя
Выравнивание рабочих площадок, путей и платформ
Оборка кровли, забоя и краев
+ +

±

Дробление негабарита Дробление материала в куче
Удаление материала, блокирующего систему измельчения
± + +
Прямая добыча Избирательное дробление породы
Добыча без взрывчатых веществ
- ± +
Разборка и реконструкция
Каменные конструкции Кирпичная кладка
Природный камень
Газобетон
+ ± -
Бетонные конструкции Легкий бетон
Стандартный бетон
Тяжелый бетон
+ + ±
Комбинированные стальные и бетонные конструкции Бетон, армированный сталью
Предварительно напряженный бетон
Бетон, армированный волокном
± + +
Дорожное покрытие Асфальт
Бетон
Комбинированные покрытия
+ + +
Строительство
Земляные работы Рытье траншей
Строительство шахт
Извлечение грунта
± + +
Прокладка туннелей Проходка туннеля
Оборка кровли, забоя и краев
Выравнивание поверхности
± + +
Дноуглубительные работы Углубление и расширение каналов
Углубление и расширение доков
± ± +
Озеленение и ландшафтный дизайн Установка ограждений
Извлечение грунта
Разрушение породы
+ ± -
Работы нулевого цикла Выравнивание грунта - ± +
Строительство зданий Забивание фундаментных свай - ± +
Металлургическая промышленность
Удаление и утилизация шлака Дробление негабарита на отвале шлака
Удаление материала, блокирующего систему измельчения
± + +
Очистка и удаление футеровки Ковши
Горловины конверторов
Печи
± + -

Преимущества

  • Не составляет труда монтировать молот SB. Он может быть адаптирован к различному расходу масла, что позволяет его использовать с широким спектром машинносителей. Встроенный предохранительный клапан защищает молот от повышенного давления гидравлической жидкости, исключая таким образом поломки и дорогостоящие ремонты. Замена долота – дело нескольких минут, при этом можно обойтись стандартным ручным инструментом. Молотам серии SB характерны высокая эксплуатационная готовность и небольшой объём технического обслуживания.
  • Основная задача, которой руководствовались разработчики молотов серии SB – создать наиболее надёжное оборудование среди предлагаемого на рынке. Помимо того, что молоты не требуют к себе много внимания, их легко обслуживать. В числе практичных решений – двойные ригели, которые уменьшают напряжение и износ рабочего инструмента, а запатентованная система блокировки ригелей упрощает процедуру его замены. Замену плавающего вкладыша может выполнить оператор на месте работы без посторонней помощи, используя стандартный ручной инструмент. Вкладыш оптимальной длины служит направляющим элементом для рабочего инструмента, уменьшая его износ. Предусмотрено также сливное отверстие для отвода масла из системы молота.
  • Молоты серии SB отличаются особым исполнением: компактный корпус с гладкими линиями не мешает обзору рабочего инструмента, что обеспечивает постоянную высокую производительность. Кроме того, эти молоты прекрасно подходят для работы в ограниченном пространстве, например, внутри зданий и в узких траншеях. В конструкции молотов предусмотрены стандартные каналы для продувки и отведения пыли, что дополнительно расширяет сферу их использования.
  • Предлагаемая в качестве опции автоматическая система ContiLubeTM II micro, обеспечивает оптимальную смазку во время работы молота. Другими словами, ContiLubeTM II micro является гарантией низких эксплуатационных затрат.
  • Может быть адаптирован к целому ряду машин, а также гидравлическим системам различной мощности. Предусмотрен клапан для защиты от перегрузки. Молот может использоваться для выполнения специфических задач.
  • Крепкие и износоустойчивые компоненты, отсутствие стяжек и линий разъёма корпуса, надёжная система крепления инструмента с прочными вкладышами и двойными ригелями.
  • Необслуживаемый гидроаккумулятор, небольшое количество компонентов, центральный канал смазочной системы (для автоматической смазки).
  • Превосходное соотношение «вес- мощность», система EnergyRecovery, быстрое позиционирование и хороший обзор благодаря компактному исполнению, а также пригодность для использования в ограниченном пространстве.

Анимированная 3-д модель гидромолота SB152 в разборе



Артикул Наименование Кол-во
8460030040 Гидравлический молот Atlas Copco SB152 1шт.
3083340918 Долото острое диаметром 50 мм, 510 мм 1шт.
3361353551 Рукав гидравлический NW 16, 1,5 м (18L-18L / M26x1,5) х 2штуки 2шт.
3363098017 Комплект фиттингов (18L - 13/16-16UN) 1комп.
3363094913 Долотная паста - 12 картриджей (12x 400 г) 1упак.
SB152 Соединительная плита 1шт.

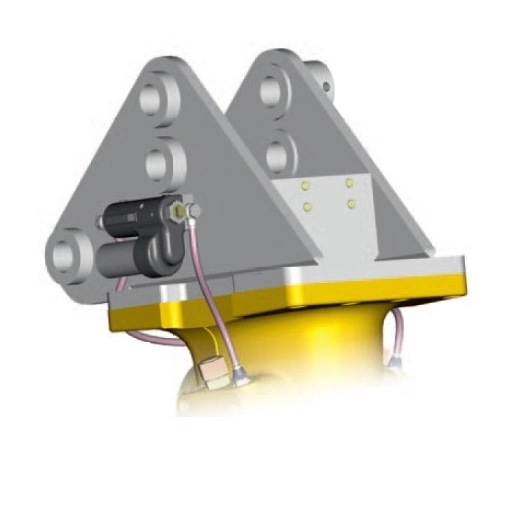

 ContiLube™ II micro

Предлагаемая в качестве опции автоматическая система ContiLube™ II micro, обеспечивает оптимальную смазку во время работы молота. Другими словами, ContiLube™ II micro является гарантией низких эксплуатационных затрат.

Артикул Наименование
3315383190 ContiLube™ II micro
3315386280 Комплект рукавов
3315386780 Элементы крепления
3363106447 Долотная паста 20 x 150

Встроенный необслуживаемый гидроаккумулятор Atlas Copco SB152

Корпус молота включает в себя литой гидроаккумулятор, который имеет ряд преимуществ: вопервых, он хорошо защищён от ударов и внешнего воздействия, во-вторых, он не требует обслуживания.

Функция рекуперации энергии Energy Recovery
Превосходные ударные характеристики, обеспеченные функцией рекуперации энергии (стандартное оснащение всех новых молотов серии SB), способны увеличить эффективность оборудования, в то же время сократив затраты на топливо. Иными словами, высокая производительность является прямым следствием улучшенных ударных характеристик. VibroSilenced – стандартное оснащение для эффективного подавления шума и вибрации Особая конструкция молотов SB помогает понизить уровень вибрации, в то время как функция Energy Recovery поглощает энергию отдачи. Малая вибрация – важное условие уменьшения износа машины и улучшения условий труда. Дополнительное преимущество концепции монолитного корпуса и нового ударного механизма – тихая работа. Например, молот SB 452 с новой технологией создаёт на 6 дБ(A) меньше шума, чем его предшественник SB 450.

Строение гидравлического молота Atlas Copco SB152

A.Ограничитель

B. Молот

C. Стопорный штифт

D. Клапан сброса давления

E. Аккумулятор

F. Пробка для сброса масла

G. Стопорная прокладка

H. Фиксатор инструмента

I. Втулка

Монтаж гидравлического молота Atlas Copco SB152

Не составляет труда монтировать молот Atlas Copco SB152. Он может быть адаптирован к различному расходу масла, что позволяет его использовать с широким спектром машинносителей. Встроенный предохранительный клапан защищает молот от повышенного давления гидравлической жидкости, исключая таким образом поломки и дорогостоящие ремонты. Замена долота – дело нескольких минут, при этом можно обойтись стандартным ручным инструментом. Молотам серии SB характерны высокая эксплуатационная готовность и небольшой объём технического обслуживания.
