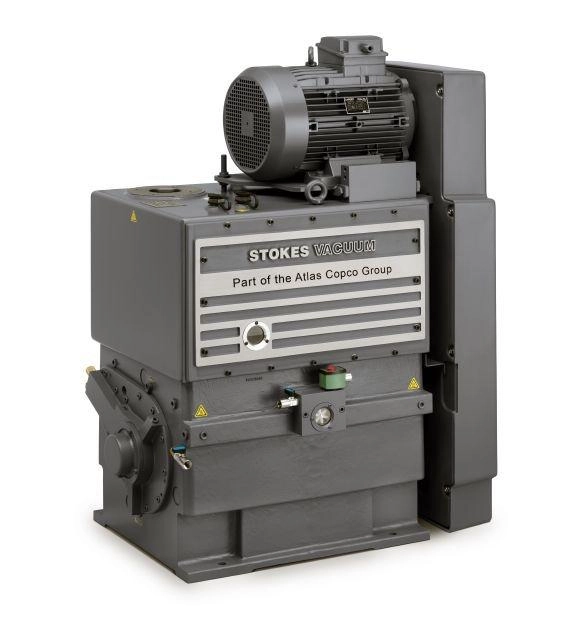

Роторно-поршневой насос Atlas Copco GLS 500/ZRS 2600

Роторно-поршневой насос Atlas Copco GLS 500/ZRS 2600
Характеристики
Скорость откачки (м3/час) 2600
Мощность двигателя (кВт) 18,5
Предельное давление (мбар) 3,3х10
Уровень шума (дБ) 84

Маслосмазываемые роторно-поршневые вакуумные насосы GLS 250-500 с водяным охлаждением являются наиболее эффективными и малогабаритными вакуумными устройствами для промышленного применения.

ПРИНЦИП ДЕЙСТВИЯ

Вакуумный насос представляет собой автономное маслосмазываемое роторно-поршневое устройство. Поршень эксцентрично установлен на приводном валу и поддерживается двумя свободно колеблющимися, установленными на шарнирах, стержнями. При вращении поршня воздух поступает в насос через отверствие в стержне. Как только поршень занимает центральное верхнее положение, впускное отверствие закрывается. Затем, поступивший в насос воздух сжимается и выпускается из полости сжатия через нагнетательный клапан, так как поршень продолжает свое вращение.

Смазка внутренних компонентов насоса полностью автоматизирована. Данный насос оснащен катушкой на 230/460В для контроля за электромагнитным клапаном слива масла, который предохраняет насос от переполнения маслом в случае отключения электроэнергии или при потери вакуума.

ВОЗДЕЙСТВИЕ ВОДЯНОГО ПАРА И ПЫЛИ

Насосы серии GLS имеют большие внутренние зазоры, что позвозяет откачивать воздух с высоким содержанием пыли и твердых частиц. Благодаря низкой скорости вращения поршня, менее 500 об/мин, они обеспечивают надежную, бесперебойную работу, снижение износа и увеличение срока службы внутренних компонентов. Насосы данной серии имеют большой маслянный бак (29-46 л), невосприимчивый к водяному конденсату и загрязнениям.

ПОДШИПНИКИ И ВАЛЫ

Несмотря на то, что данные насосы имеют большой срок эксплуатации и надежную проточную часть, они были сконструированны с увеличенным сроком службы. Эти насосы оснащены закаленными сменными втулками вала, с возможностью повторной расточки, сменными кольцами на поршень и шарнирами – таким образом можно продлить срок эксплуатации насоса и восстановить его рабочие характеристики.

ВСТРОЕННЫЙ КЛАПАН ГАЗОБАЛЛАСТА

Газобалласт – это важное устройство уменьшающее или предотвращающее образование конденсата. Его функция – поддерживать парциальное давление паров настолько низким, чтобы они не конденсировались и, следовательно, могли быть эффективно обработанны с помощью насоса. Использование газобалласта также помогает предотвратить попадание грязи в насос.

Насосы данной серии снабжены встроенным клапаном газобалласта, поддерживающим давление ниже 2.6 10-1 мбар и способным легко обрабатывать водяные пары.

СИСТЕМА СМАЗКИ

Встроенная система подачи масла устраняет внешние натекания и обеспечитвает работу насоса без утечек. Специально разработанная крышка масляного бака и боковая крышка повышенной герметизации устраняет утечки масла. Электромагнитный клапан слива масла предотвращает попадание масла из камеры сжатия в нижний резервуар. Балгодаря электромагнитному клапану слива масла, 80% масла остается в камере сжатия.

СИСТЕМА ОХЛАЖДЕНИЯ

GLS 250 и GLS 500 – это насосы с водяным охлаждением. Система подачи воды создана специально для повышения эффективности охлаждения и поддержания оптимальной температуры работы насоса. Система подачи воды состоит из дроссельного клапана, расположенного на линии подачи охлаждающей жидкости, датчика температур, который контролирует температуру масла и набора термометров.

ЭЛЕКТРОДВИГАТЕЛЬ И УПЛОТНЕНИЕ ВАЛА

Доступны варианты двигателей:

  • 415В, 3ф, 50Гц
  • 380-400В, 3ф, 50Гц

Мощность двигателя:

  • GLS 250 – 5.5 кВт 50Гц / 5.5 кВт 60Гц
  • GLS 500 – 11 кВт 50Гц / 7.5 кВт 60 Гц

Двигатель установлен сверху насоса и приводится в движение от главного ротора через ременную передачу. Такое расположение обеспечивает легкий доступ для обслуживания. Более жесткая опорная рама двигателя снижает вибрации, что минимизирует износ приводного ремня.

ВЫБОР МАСЛА

Масло, используемое в вакуумном насосе, напрямую влияет на долговечность, производительность и эксплуатационные расходы. Смазочные материалы полностью проверены и одобрены компанией «Атлас Копко» (в сервисных комплектах/отдельных канистрах). Компания «Атлас Копко» обеспечивает первую заливку масла в отдельную емкость, на случай если устройство случайно опрокинется во время транспортировки.
