Современное промышленное производство немыслимо без высокой степени автоматизации. Компрессорная станция, как сердце пневмосистемы, не должна оставаться в стороне. Переход от ручного управления и локальных автоматических режимов к централизованной диспетчеризации позволяет не только снизить затраты на персонал, но и добиться существенной экономии электроэнергии и повышения надежности.
Компания Компания ООО «Торговый Дом АЭРО» предлагает решения по автоматизации компрессорных станций любого уровня сложности — от простого управления каскадом до полной интеграции в SCADA-систему предприятия. В этой статье мы расскажем, как это работает и какие выгоды дает.
Зачем автоматизировать компрессорную станцию?
В небольшой мастерской с одним компрессором автоматика часто ограничивается простым реле давления, которое включает и выключает мотор. Но когда на предприятии работают несколько мощных винтовых компрессоров, осушители, фильтры и ресиверы, ситуация усложняется.
Основные задачи автоматизации:
- Поддержание стабильного давления в сети с высокой точностью.
- Оптимизация энергопотребления за счет интеллектуального управления включением/выключением и изменением производительности компрессоров.
- Равномерная выработка моточасов между несколькими компрессорами для продления срока службы.
- Мониторинг аварийных ситуаций и предаварийное оповещение.
- Учет параметров (давление, расход, температура, точка росы) для анализа и отчетности.
Уровни автоматизации
Уровень 1: Локальное управление (встроенные контроллеры)
Современные винтовые компрессоры, даже базовых моделей, оснащаются собственными микропроцессорными контроллерами. Например, контроллеры Atlas Copco Elektronikon® или панели управления RENNER, Ceccato позволяют задавать режимы работы, отслеживать основные параметры и сигнализировать о неисправностях. Несколько компрессоров могут обмениваться сигналами друг с другом по простому протоколу (ведущий-ведомый), обеспечивая базовую работу каскада.
Уровень 2: Центральный контроллер станции (Master Controller)
Для более эффективного управления группой компрессоров применяется внешний центральный контроллер. Он подключается к каждому компрессору и осушителю, собирает с них данные и, на основе сложных алгоритмов, оптимизирует работу всей станции в целом. Такие контроллеры, как правило, поставляются производителями компрессоров (например, ES‑400 от Kaeser, центральный контроллер Atlas Copco) или разрабатываются интеграторами.
Что умеет центральный контроллер:
- Выбирает оптимальную комбинацию работающих компрессоров (фиксированная скорость + частотный) для покрытия текущего расхода.
- Автоматически ротирует компрессоры, чтобы их моточасы выравнивались.
- Отключает компрессоры, работающие в режиме холостого хода, если это неэффективно.
- Управляет работой осушителей и вентиляторов в зависимости от нагрузки и температуры.
Уровень 3: Интеграция в SCADA-систему предприятия
Высший пилотаж — включение компрессорной станции в общую систему диспетчеризации завода (SCADA). В этом случае центральный контроллер станции (или напрямую контроллеры оборудования) передает данные по промышленным протоколам (Modbus, Profibus, Ethernet/IP) на верхний уровень.
Это позволяет:

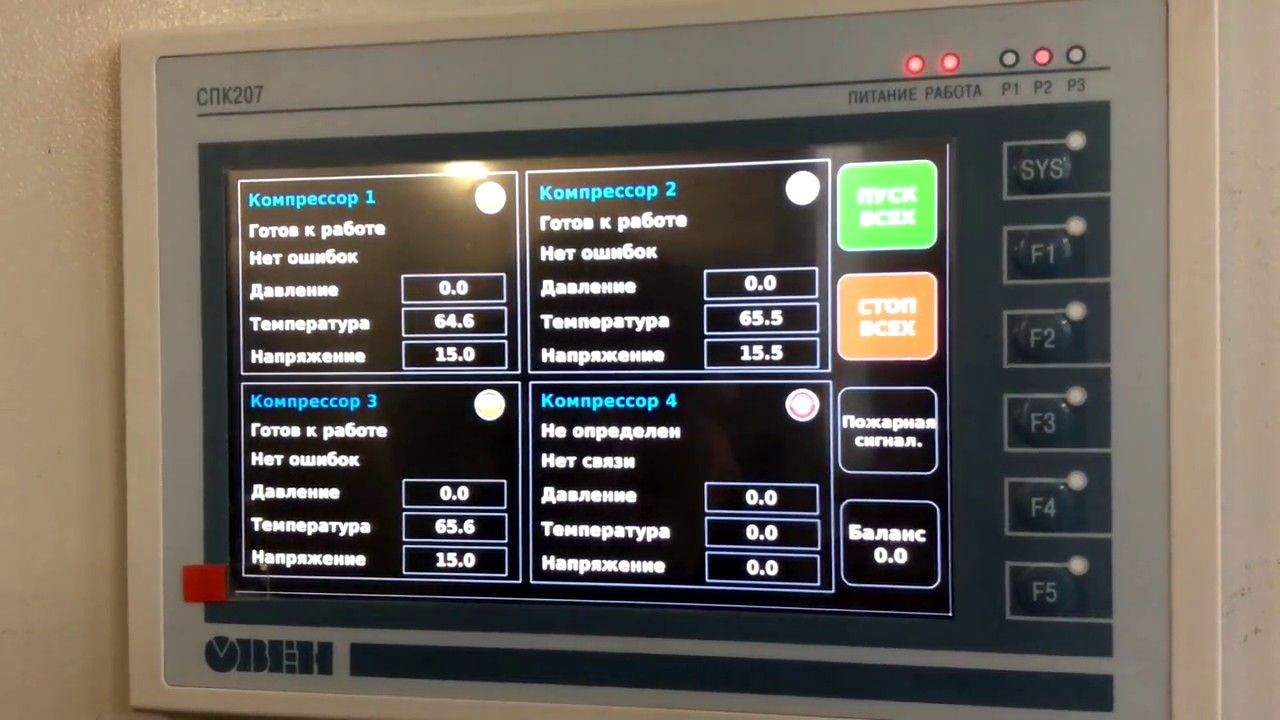

- Вывести мнемосхему компрессорной на монитор диспетчера. Он видит в реальном времени, какие агрегаты работают, с какой нагрузкой, какое давление на выходе.
- Вести архивацию параметров. Любое изменение давления, расхода, температуры фиксируется в базе данных. Это позволяет анализировать тренды, выявлять скрытые проблемы и оптимизировать работу.
- Настроить тревоги и события. Диспетчер мгновенно получает сообщение о превышении температуры, засорении фильтра или аварийной остановке компрессора, даже если он находится в другом цехе.
- Интегрировать с системой учета энергоресурсов. Можно точно рассчитать стоимость произведенного сжатого воздуха.
Практические выгоды автоматизации
Приведем пример. На предприятии работают три компрессора: один с частотным регулированием (VSD) и два постоянной производительности (Fix Speed). Без центрального контроллера:
- Давление «плавает» с большими амплитудами.
- Частотный компрессор может постоянно «висеть» на пределе своих возможностей, пока компрессоры с постоянной производительностью включаются и выключаются слишком часто, потребляя пусковые токи и изнашивая оборудование.
С центральным контроллером:
- Контроллер знает, что суммарный расход растет. Он дает команду частотному компрессору набрать обороты. Когда частотный достигает 100%, контроллер запускает один компрессор с постоянной производительностью и одновременно сбрасывает обороты частотного, чтобы тот взял на себя пиковые колебания. Давление стабильно, энергопотребление минимально.
Роль ООО «Торговый Дом АЭРО» в автоматизации
Наши специалисты могут выполнить полный комплекс работ:
- Аудит текущей системы управления и сбор требований.
- Подбор оборудования: центральных контроллеров, датчиков давления, расхода, точки росы (JORC, Beko), исполнительных механизмов.
- Разработка проекта автоматизации и щитов управления.
- Программирование контроллеров и настройка SCADA-системы.
- Шеф-монтаж, пусконаладка и обучение персонала.
Автоматизация компрессорной станции — это не дань моде, а реальный инструмент повышения эффективности производства. Инвестиции в диспетчеризацию, как правило, окупаются за 1,5-2 года за счет экономии электроэнергии и снижения затрат на обслуживание. Компания ООО «Торговый Дом АЭРО» поможет вам сделать этот шаг к «умному производству».
