Что такое компрессорная станция: виды, устройство и принципы работы

Компрессорная станция – это основа многих промышленных процессов. Но что компрессорная станция это на самом деле? Говоря простым языком, это комплекс технологического оборудования, который предназначен для сжатия газов или воздуха и подачи их под давлением.

Оборудование используются в самых разных сферах – от обеспечения работы пневматического оборудования на заводах до транспортировки природного газа по магистральным газопроводам. Рассмотрим, что такое компрессорная станция, какие бывают типы компрессорных станций, как они работают и для чего они нужны.

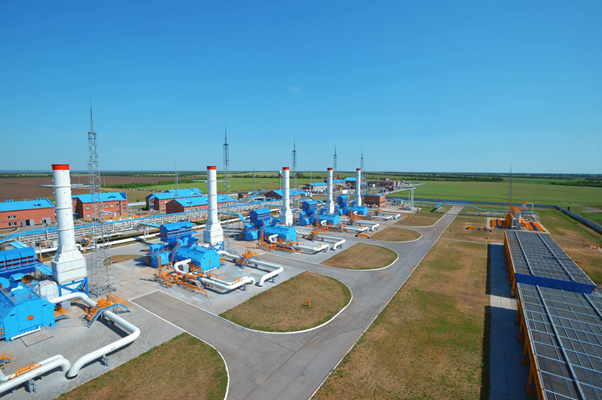

Компрессорная станция фото

Зачем нужна компрессорная станция и где она используется

  Если с вопросом, компрессорная станция - что это, мы разобрали, то следует сказать о функциональных характеристиках оборудования. Назначение компрессорной станции многогранно. Первостепенная цель заключается в повышении давления газообразных веществ или воздушной среды. Компрессорное оборудование находит применение в тех областях, где необходимо обеспечивать подачу сжатого газа или воздуха, имеющего заданный уровень давления. Для чего компрессорная станция может применяться, рассказали ниже.

  1. В нефтегазовой отрасли для перекачки природного газа по магистральным трубопроводам требуется поддержание определенного уровня давления. Компрессорные установки, размещенные по трассе трубопровода, служат для создания нужного давления газа, восполняя его снижение, вызванное сопротивлением стенок трубы.
  2. В промышленности сжатый воздух широко применяется для работы пневмоинструмента, различных устройств и автоматики. Компрессорные установки гарантируют непрерывное снабжение сжатым воздухом требуемых параметров.
  3. В химической индустрии сжатые газообразные вещества нередко необходимы в технологических процессах для проведения реакций, обеспечения гомогенности смесей или формирования требуемых условий. Компрессорные установки служат для регулирования давления и снабжения газом реакционных аппаратов.
  4. В энергетической отрасли компрессорные устройства применяются в газовых турбинах для повышения давления воздушного потока, направляемого в камеру сжигания топлива.
  5. Добыча полезных ископаемых. В шахтах и рудниках сжатый воздух применяется для обеспечения работы пневматических инструментов.

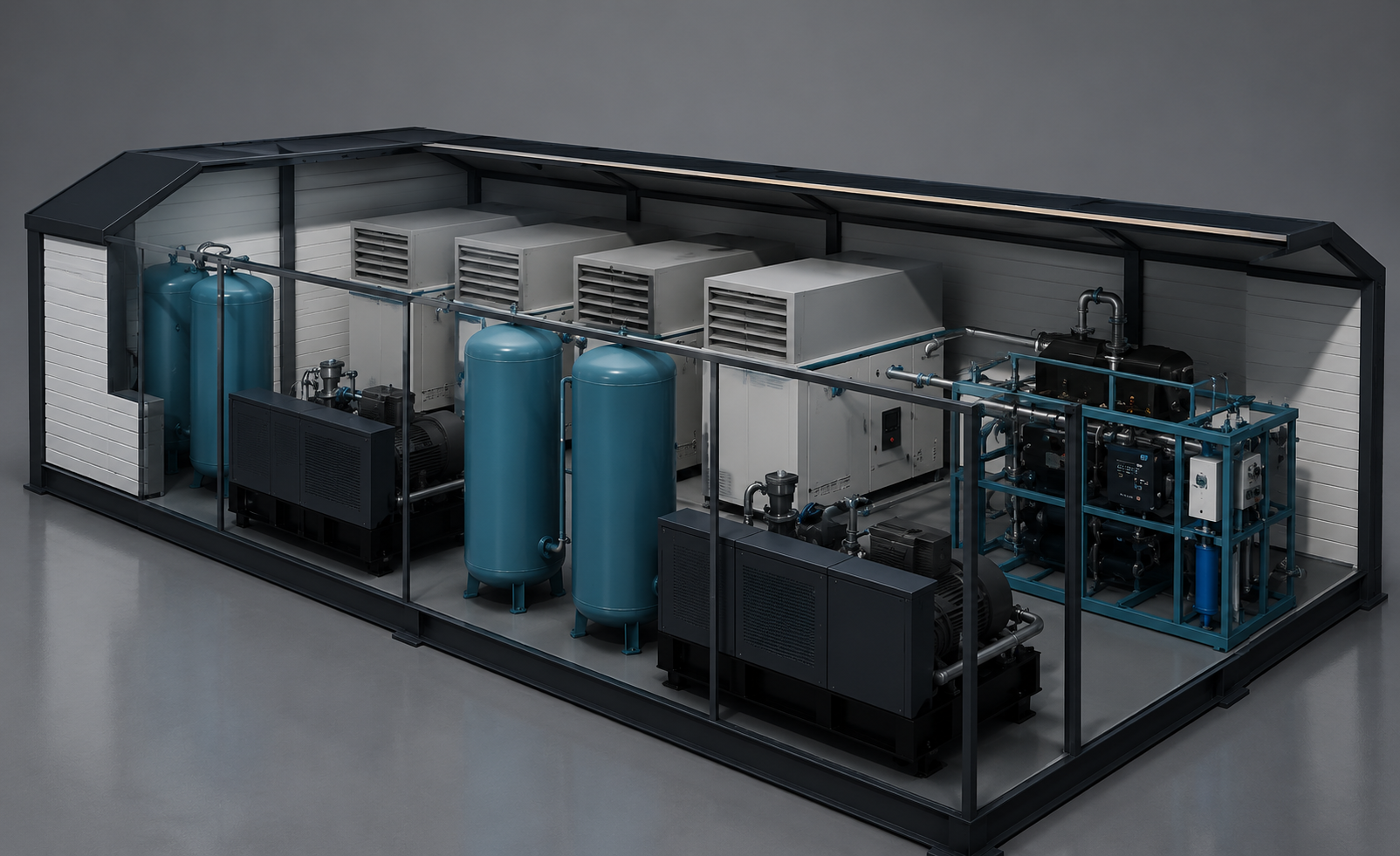

Компрессорные устройства фото

 Как работает компрессорная станция: пошаговая схема

 Работа компрессорной станции – это сложный технологический процесс, включающий несколько этапов. Основной принцип работы заключается в следующем.

  1. Забор газа или воздуха: Исходный газ или воздух поступает на станцию.
  2. Компрессия. Устройства сжимают газообразные вещества, такие как воздух, увеличивая их давление. Для достижения требуемого уровня давления данный процесс может быть разбит на несколько фаз (ступеней компрессии).
  3. При сжатии газов происходит повышение температуры. Для оптимизации процесса компрессии и защиты оборудования от избыточного тепла используются системы отвода тепла.
  4. Процесс очистки. Сжатый газообразный состав, будь то газ или воздух, направляется в систему обработки, предназначенную для удаления загрязнений, влаги и масляных частиц.
  5. Хранение (опционально). В некоторых случаях, сжатый газ или воздух накапливается в ресиверах для обеспечения стабильной подачи при пиковых нагрузках.
  6. Подача газа или воздуха потребителю. Сжатый газ или воздух подается потребителям по трубопроводам.

Основные элементы конструкции: из чего состоит станция

  Компрессорная станция – это комплекс установок, состоящий из множества взаимосвязанных элементов. Рассмотрим основные части.

Компрессор

Основой любой станции является компрессор. Его прямая задача – увеличение давления газа или воздуха. Существуют различные виды компрессоров, отличающиеся по принципу работы и конструктивным особенностям, что влияет на их параметры и сферы использования. Оптимальный вариант подбирается исходя из необходимой мощности, коэффициента сжатия и характеристик рабочей среды.

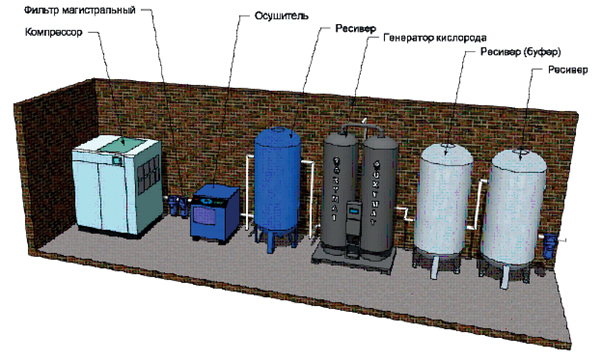

Основные элементы компрессорной станции фото

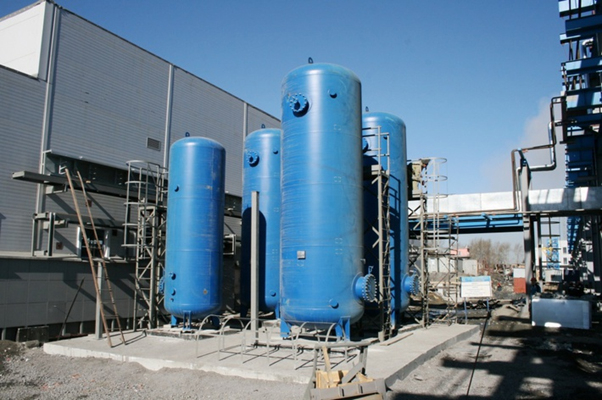

Ресивер

  Ресивер – это емкость для хранения сжатого газа или воздуха. Он выполняет несколько функций.

  1. Аккумулирует сжатый газ или воздух, обеспечивая запас на случай пиковых нагрузок.
  2. Сглаживает пульсации давления, создаваемые компрессором.
  3. Способствует охлаждению газа или воздуха.
  4. Обеспечивает отделение конденсата и масла.

  В Торговом доме АЭРО представлен широкий выбор ресиверов для сжатого воздуха, которые обеспечат стабильную работу вашей компрессорной станции. Наши специалисты помогут вам подобрать ресивер оптимального объема и конструкции.

Система подготовки воздуха

  Система подготовки воздуха предназначена для очистки сжатого воздуха от примесей, влаги и масла. Это необходимо для обеспечения надежной работы пневматического оборудования и качества конечного продукта. В состав системы подготовки входят:

  • фильтры для удаления механических частиц;
  • влагоотделители для удаления конденсата;
  • маслоотделители для удаления масла;
  • адсорбционные осушители для глубокой осушки воздуха.

 Система управления и автоматика

  Система управления и автоматика обеспечивает автоматическое управление работой компрессорной станции. Она контролирует технологические параметры, защищает оборудование и сигнализацию при возникновении нештатных ситуаций. Современные системы управления позволяют осуществлять дистанционный контроль и управление станцией, а также собирать и анализировать данные о ее работе.

Классификация: какие бывают типы компрессорных станций

  Существуют различные типы компрессорных станций, классифицируемые по нескольким признакам.

По типу компрессора: винтовые, поршневые, центробежные

  1. Поршневые компрессорные станции. Используют поршневые компрессоры. Отличаются простотой конструкции, относительно невысокой стоимостью, но имеют ограничения по производительности и создают пульсации давления.
  2. Винтовые компрессорные станции. Используют винтовые компрессоры. Обеспечивают более высокую производительность, плавную подачу воздуха и низкий уровень шума по сравнению с поршневыми компрессорами.
  3. Центробежные компрессорные станции. Используют центробежные компрессоры. Предназначены для больших объемов газа или воздуха при относительно невысоком давлении. Широко используются на крупных промышленных объектах, например, на газопроводах.

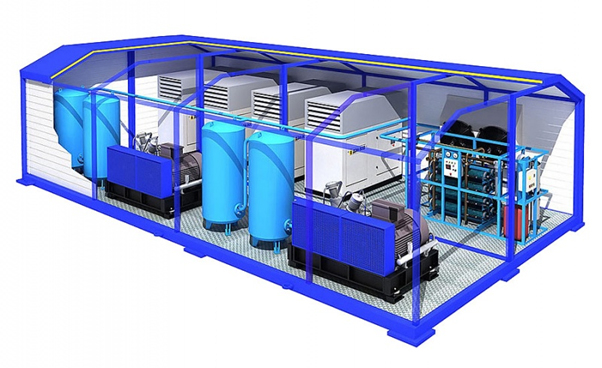

Компрессорная станция пример фото

По конструкции: передвижные и стационарные

  1. Передвижные компрессорные станции. Устанавливаются на шасси или прицепе, что обеспечивает их мобильность. Используются на строительных площадках, при проведении ремонтных работ и в других ситуациях, когда требуется оперативное перемещение оборудования.
  2. Стационарные компрессорные станции. Устанавливаются на фундамент и предназначены для постоянной работы на одном месте. Используются на промышленных предприятиях, в энергетических установках и других объектах, где требуется надежное и производительное оборудование.


По источнику питания: дизельные, электрические

  1. Дизельные компрессорные станции.: Работают от дизельного двигателя. Используются в местах, где отсутствует доступ к электросети.
  2. Электрические компрессорные станции. Работают от электродвигателя. Широко используются на промышленных предприятиях и в других местах, где есть доступ к электросети.
    При выборе компрессорной станции важно учитывать условия эксплуатации и доступность источника питания.

Как выбрать компрессорную станцию под свои задачи

Выбор компрессорной станции – это ответственный процесс, требующий тщательного анализа потребностей и условий эксплуатации. Важно учитывать следующие факторы.

  1. Требуемая производительность. Определите необходимый объем сжатого газа или воздуха в единицу времени.
  2. Рабочее давление. Определите требуемое давление сжатого газа или воздуха.
  3. Качество сжатого воздуха. Определите требования к чистоте и сухости сжатого воздуха.
  4. Условия эксплуатации. Учитывайте температуру окружающей среды, влажность и запыленность воздуха.
  5. Наличие источника питания. Определите доступность электросети или возможность использования дизельного двигателя.
  6. Бюджет. Установите бюджет на приобретение и эксплуатацию компрессорной станции.


Компания Торговый дом АЭРО предлагает широкий выбор компрессорного оборудования, включая винтовые и поршневые компрессоры, осушители и фильтры сжатого воздуха. Наши специалисты помогут вам подобрать оптимальное решение, отвечающее вашим потребностям и бюджету. Обратитесь к нам за консультацией.

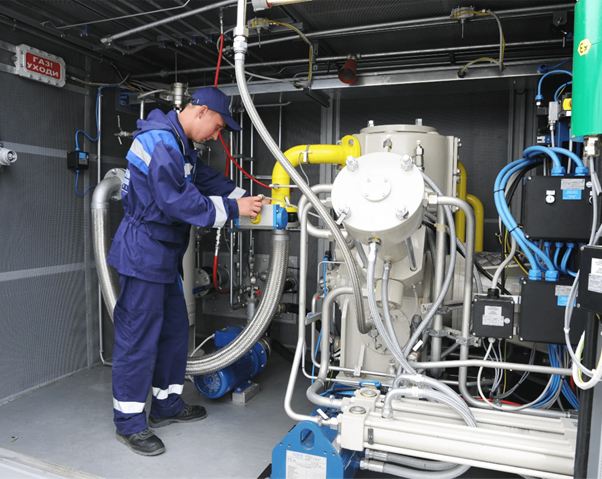

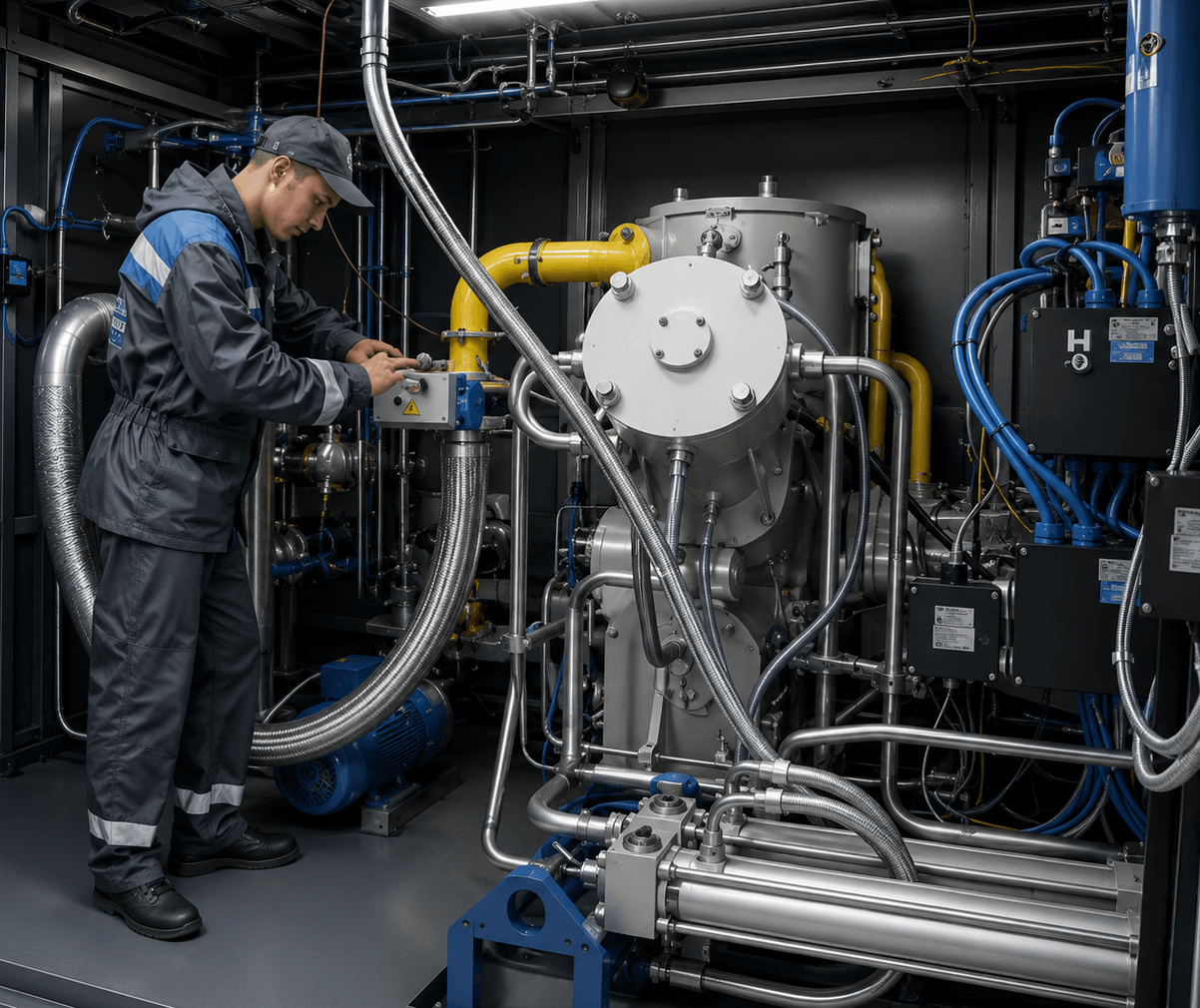

Обслуживание компрессорной станции сотрудником фото

Обслуживание и эксплуатация: что важно знать

  Для обеспечения надежной и долговечной работы компрессорной станции необходимо соблюдать правила эксплуатации и регулярно проводить техническое обслуживание. Ключевые процедуры технического обслуживания состоят из:

  • систематической инспекции и смены масла в компрессорной установке;
  • очистки либо установки новых воздушных фильтров;
  • контроля и затягивания болтовых соединений;
  • диагностики и отладки системы регулирования и автоматизации;
  • инспекции и промывки охладительной системы.
  • слива скопившейся жидкости из накопителя и влагоотделителей.


Регулярное техническое обслуживание позволяет своевременно выявлять и устранять неисправности, предотвращая дорогостоящие ремонты и обеспечивая бесперебойную работу станции.

Заключение: на что обратить внимание при покупке и установке

  При покупке и установке компрессорной станции следует обратить внимание на следующие аспекты.

  1. Выбор надежного поставщика. Отдавайте предпочтение компаниям с хорошей репутацией и опытом работы на рынке компрессорного оборудования.
  2. Наличие сервисной поддержки. Убедитесь в наличии сервисного центра и возможности оперативного получения запасных частей и технической помощи.
  3. Соответствие требованиям безопасности. Убедитесь, что компрессорная станция соответствует требованиям безопасности и имеет необходимые сертификаты.
  4. Правильный монтаж и пусконаладка. Доверьте монтаж и пусконаладку компрессорной станции квалифицированным специалистам.
  5. Обучение персонала. Проведите обучение персонала правилам эксплуатации и обслуживания компрессорной станции.

Тщательный подход к выбору, установке и эксплуатации компрессорной станции позволит обеспечить ее надежную и эффективную работу на протяжении длительного времени.

Следует отметить, что инновации в области компрессорных технологий направлены на повышение эффективности, надежности и экологичности оборудования. Разрабатываются новые типы компрессоров с улучшенными характеристиками, а также системы управления и автоматики, обеспечивающие оптимальный режим работы станции. Особое внимание уделяется снижению энергопотребления и выбросов вредных веществ в атмосферу.

  Подводя итог, необходимо подчеркнуть основные моменты, значимые при эксплуатации компрессорных установок.

  1. Разновидности компрессоров: поршневые, винтовые и центробежные.
  2. Функциональное назначение компрессорной станции: снабжение сжатым газом или воздушной смесью для широкого спектра производственных нужд.
  3. Необходимость сервиса: систематическое техобслуживание для гарантии безотказной эксплуатации.

В заключение, компрессорные станции играют важную роль в различных отраслях промышленности, обеспечивая подачу сжатого газа или воздуха для различных технологических процессов. Правильный выбор, установка и эксплуатация компрессорной станции позволяют обеспечить ее надежную и эффективную работу на протяжении длительного времени.
