Конденсатоотводчик — это важный элемент системы подготовки сжатого воздуха, предназначенный для удаления влаги и влагомасляного конденсата без потерь давления и снижения эффективности оборудования. Даже современные компрессорные установки не могут полностью исключить образование конденсата, поэтому своевременное удаление жидкости является обязательным условием надежной работы всей пневмосистемы. В этой статье рассмотрим устройство, принцип работы и основные виды конденсатоотводчиков, а также разберем, почему их использование необходимо на любом предприятии.
Что такое конденсатоотводчик
Конденсатоотводчик представляет собой устройство, предназначенное для автоматического или ручного удаления скопившейся жидкости из системы сжатого воздуха. Он устанавливается на ресиверах, фильтрах, сепараторах, осушителях и других элементах пневмосети, где происходит накопление конденсата.
Многие ошибочно считают, что конденсат состоит только из воды. На практике в процессе работы компрессора образуется влагомасляная эмульсия, содержащая частицы компрессорного масла, пыль, продукты износа оборудования и другие загрязнения. Такая смесь обладает агрессивными свойствами и при отсутствии своевременного удаления может привести к повреждению оборудования и снижению качества сжатого воздуха.
Конденсатоотводчик позволяет удалять накопившуюся жидкость без остановки системы и без существенных потерь сжатого воздуха.
Почему в системе сжатого воздуха образуется конденсат
Образование конденсата является естественным физическим процессом. Атмосферный воздух всегда содержит определенное количество влаги. Во время работы компрессора воздух сжимается, а вместе с повышением давления увеличивается и его температура.
После выхода из компрессора воздух начинает охлаждаться. По мере снижения температуры содержащийся в нем водяной пар превращается в жидкость и выпадает в виде конденсата. Чем выше влажность окружающей среды и производительность компрессора, тем большее количество влаги образуется в системе.
Основная часть конденсата появляется после компрессора, в воздушных ресиверах и осушителях. Однако даже после прохождения через систему подготовки воздуха остаточная влага может накапливаться в трубопроводах и фильтрах.
Без организованного отвода жидкости конденсат постепенно распространяется по всей пневмосети, вызывая коррозию и снижая эффективность работы оборудования.
Как работает конденсатоотводчик
 |

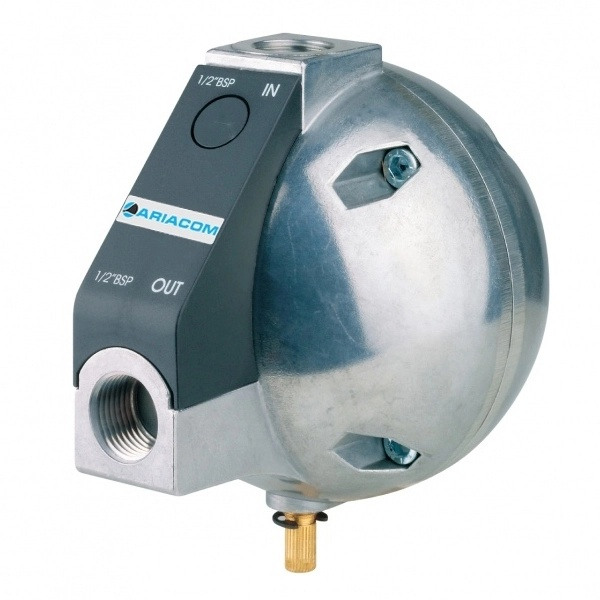

| Конденсатоотводчики ARIACOM |
Принцип работы конденсатоотводчика заключается в отделении жидкой фазы от потока сжатого воздуха и ее последующем удалении из системы.
В процессе эксплуатации конденсат собирается в специальных камерах, расположенных в нижней части ресиверов, фильтров или сепараторов. Когда уровень жидкости достигает определенного значения, срабатывает механизм отвода и накопленная влага выводится наружу.
Современные модели обеспечивают удаление конденсата практически без потерь сжатого воздуха. Это особенно важно для промышленных предприятий, поскольку любые утечки приводят к дополнительным затратам электроэнергии и снижению эффективности компрессора.
В зависимости от конструкции управление сливом может осуществляться механическим способом, по сигналу датчика уровня жидкости или через заданные интервалы времени.
Какие функции выполняет устройство
Наличие конденсатоотводчика оказывает прямое влияние на надежность и долговечность компрессорного оборудования.
Прежде всего устройство защищает элементы системы от коррозии. Постоянный контакт металлических поверхностей с влагой приводит к образованию ржавчины, которая постепенно разрушает трубопроводы, ресиверы и соединительные элементы.
Кроме того, своевременное удаление конденсата помогает сохранить качество сжатого воздуха. Попадание воды и масляной эмульсии в пневмоинструмент может привести к ускоренному износу деталей, снижению точности работы оборудования и внеплановым остановкам производства.
Особенно важную роль конденсатоотводчики играют в пищевой, фармацевтической, химической и электронной промышленности, где требования к чистоте воздуха являются крайне высокими.
Дополнительным преимуществом является снижение эксплуатационных расходов за счет уменьшения количества ремонтов и увеличения срока службы оборудования.
Основные виды конденсатоотводчиков
В современных компрессорных системах применяется несколько основных типов конденсатоотводчиков.
Поплавковые модели работают за счет изменения уровня жидкости внутри камеры. По мере накопления конденсата поплавок поднимается и открывает сливной клапан. После удаления жидкости клапан автоматически закрывается. Такие устройства не требуют подключения к электросети и отличаются простой конструкцией.
Электронные уровневые конденсатоотводчики оснащаются датчиками уровня и блоком управления. Слив происходит только при наличии жидкости, что практически исключает потери сжатого воздуха. Благодаря высокой эффективности такие устройства широко используются на современных промышленных предприятиях.
 |

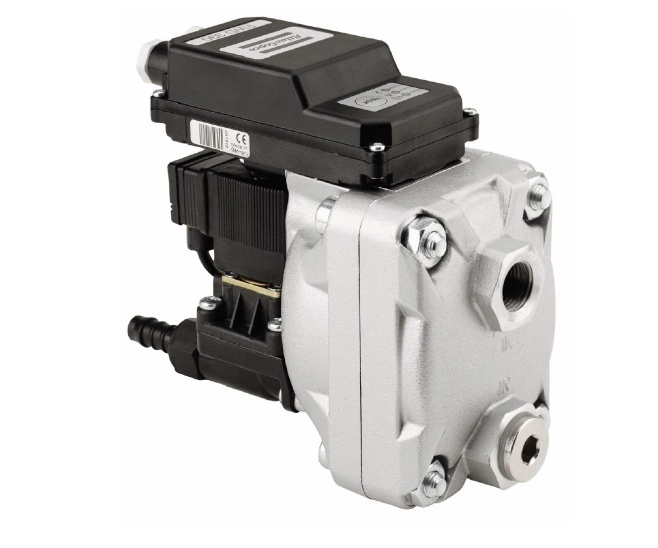

| Конденсатоотводчики Atlas Copco |
Таймерные модели открывают сливной клапан через заранее установленные промежутки времени. Они отличаются доступной стоимостью, однако требуют правильной настройки, поскольку при недостаточном количестве конденсата возможны потери воздуха.
Также существуют мембранные и пневматические устройства, работающие за счет перепада давления, а также ручные сливные клапаны, которые обычно применяются как вспомогательное решение.
Где устанавливаются конденсатоотводчики
Эффективность работы устройства во многом зависит от правильного выбора места установки.
Наиболее часто конденсатоотводчики монтируются после компрессора, где происходит образование основной массы влаги. Также они устанавливаются на воздушных ресиверах, холодильных осушителях, циклонных сепараторах и магистральных фильтрах.
Дополнительные точки отвода конденсата могут предусматриваться в нижних участках трубопроводов, где влага естественным образом скапливается под действием силы тяжести.
Правильно организованная система отвода конденсата позволяет значительно повысить надежность всей пневмосети и снизить риск возникновения аварийных ситуаций.
Особенности эксплуатации и обслуживания
Даже самые современные конденсатоотводчики нуждаются в регулярном контроле технического состояния. В процессе эксплуатации рекомендуется проверять исправность клапанов, отсутствие засоров и корректность работы управляющих механизмов.
Для электронных моделей дополнительно выполняется контроль датчиков уровня и состояния электрических соединений. Поплавковые устройства требуют периодической очистки внутренних элементов от загрязнений и масляных отложений.
Своевременное обслуживание позволяет избежать утечек воздуха, сохранить эффективность работы оборудования и продлить срок службы всей системы подготовки сжатого воздуха.
Заключение
Конденсатоотводчик является неотъемлемым элементом любой современной системы сжатого воздуха. Он обеспечивает своевременное удаление влагомасляного конденсата, защищает оборудование от коррозии, поддерживает высокое качество воздуха и способствует увеличению срока службы компрессорной техники.
Грамотный подбор устройства и его регулярное обслуживание позволяют снизить эксплуатационные расходы, повысить надежность оборудования и обеспечить стабильную работу пневмосистемы в течение многих лет.
