Диагностика подшипников винтового блока: методы раннего обнаружения износа

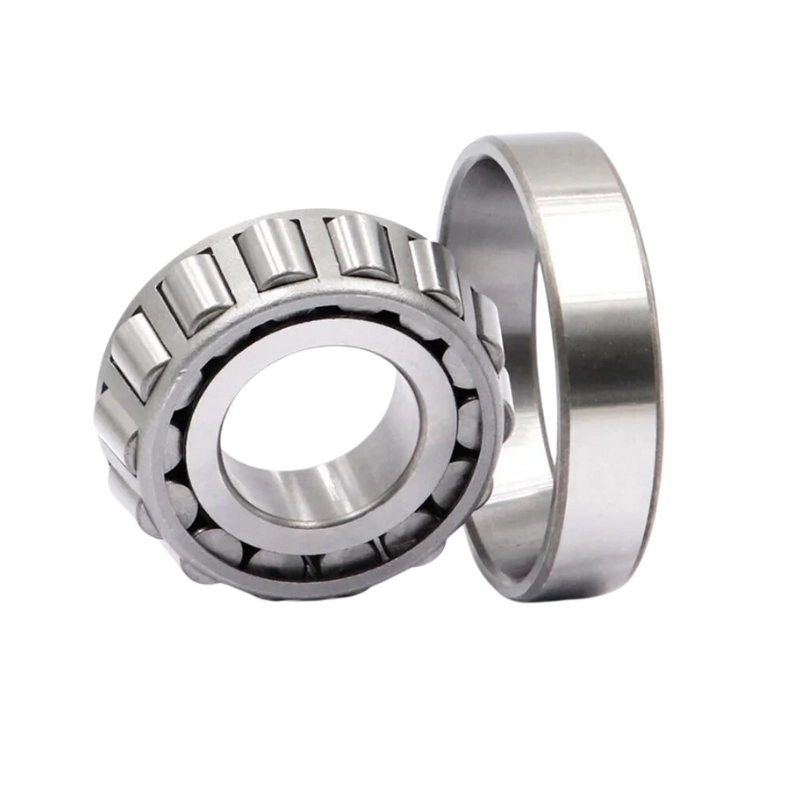

Подшипники — это «сердце» винтового компрессорного блока. Они воспринимают радиальные и осевые нагрузки от вращающихся роторов, обеспечивая их точное позиционирование и минимальные зазоры. От состояния подшипников напрямую зависит ресурс всего компрессора.

Выход подшипника из строя — одна из самых серьезных поломок. Он может привести к:

• Увеличению зазоров между роторами и корпусом, падению производительности.
• Контакту роторов друг с другом или с корпусом (заклиниванию).
• Разрушению винтовой пары и необходимости ее полной замены.
• Попаданию металлической стружки в масляную систему и повреждению других узлов.

Компания ООО "Торговый Дом АЭРО"» накопила большой опыт в диагностике и ремонте винтовых блоков различных производителей: Atlas Copco, ARIACOM, Kaeser, RENNER, Ceccato, Fiac, Remeza, CompAir, Ingersoll Rand, Sullair и других. В этой статье мы расскажем о методах раннего обнаружения износа подшипников, чтобы вы могли вовремя принять меры и избежать дорогостоящего ремонта.

Почему изнашиваются подшипники?

Подшипники винтового блока работают в тяжелых условиях:

• Высокие нагрузки (до десятков тонн на роторы).
• Высокие температуры (до 100–110°C).
• Высокие обороты (1500–3000 об/мин и выше).
• Постоянное воздействие вибраций.

Основные причины преждевременного износа:

1. Загрязнение масла — абразивные частицы (пыль, продукты износа) попадают в подшипники и действуют как наждак.
2. Некачественное масло или нарушение сроков его замены.
3. Перегрев — при высоких температурах масло теряет вязкость, ухудшается смазка.
4. Водяной конденсат в масле — при длительной работе на низких температурах или неправильной эксплуатации.
5. Естественный ресурс — даже в идеальных условиях подшипники имеют ограниченный срок службы (обычно 20 000–40 000 часов для стандартных, до 60 000–80 000 часов для высококачественных).
6. Неправильный монтаж — ошибки при сборке винтового блока, недопустимые усилия запрессовки.

Методы диагностики подшипников

Своевременная диагностика позволяет выявить проблемы на ранней стадии, когда ремонт ограничивается заменой подшипников, а не всего винтового блока.

1. Визуальный и органолептический контроль

Самый простой, но не всегда достоверный метод.

Признаки:

• Нехарактерный шум — свист, вой, стук, скрежет при работе компрессора. Для винтовых блоков в норме характерен равномерный, негромкий звук работы.
• Вибрация — компрессор ощутимо «трясет» или вибрирует сильнее обычного.
• Повышенная температура подшипникового узла (можно оценить тепловизором или на ощупь при отключенном оборудовании).
• Металлическая стружка в масляном фильтре или на магнитной пробке сливного отверстия — явный признак разрушения подшипников.

Ограничения: Шум и вибрация могут быть вызваны другими причинами (проблемы с ремнями, электродвигателем, вентилятором). Метод субъективен.

2. Вибродиагностика

Наиболее информативный метод раннего обнаружения дефектов подшипников. Современные портативные виброметры позволяют измерять:

• Общий уровень вибрации (виброскорость, мм/с). Превышение нормативных значений (обычно 4,5–7,1 мм/с для компрессоров) указывает на проблему.
• Спектральный анализ — разложение вибрационного сигнала на частотные составляющие. Каждый дефект подшипника (повреждение сепаратора, дорожек качения, тел качения) имеет свои характерные частоты.

Что дает вибродиагностика:

• Выявление дефекта на ранней стадии.
• Локализация — можно определить, какой именно подшипник (со стороны всасывания или нагнетания, ведущий или ведомый ротор) требует внимания.
• Оценка динамики развития дефекта (при периодических замерах).

Рекомендация: Проводить вибродиагностику не реже 1 раза в 6 месяцев для ответственных компрессоров. При появлении признаков — немедленно.

3. Анализ масла

Лабораторный анализ масла позволяет выявить продукты износа подшипников (железо, хром, никель, медь) задолго до появления шума и вибрации.

Что анализируется:

• Содержание металлов — повышение концентрации указывает на износ конкретных узлов.
• Вязкость — изменение может говорить о перегреве или окислении.
• Содержание воды — наличие влаги приводит к коррозии подшипников.
• Содержание механических примесей (загрязнение).
• Кислотное число (TAN) — показатель окисления масла.

Рекомендация: Проводить анализ масла 1 раз в год или при подозрении на проблемы. Это особенно важно для компрессоров с высоким ресурсом и дорогих винтовых блоков.

4. Термография (тепловизионный контроль)

Тепловизор позволяет увидеть распределение температуры на корпусе винтового блока. Подшипник, работающий с повышенным трением, будет нагреваться сильнее, чем соседние зоны.

Признаки:

• Локальная зона повышенной температуры в районе подшипникового узла.
• Асимметрия нагрева (один подшипник горячее другого).

Ограничения: Метод эффективен для выявления уже развитых дефектов, когда трение значительно возросло. Ранние стадии могут не давать заметного перегрева.

5. Анализ параметров работы компрессора

Косвенные признаки износа подшипников могут проявляться в изменении эксплуатационных параметров:

Параметр	Что может указывать на проблемы с подшипниками
Ток электродвигателя	Повышенный ток при нормальном давлении — возможен рост механического трения.
Производительность	Падение производительности при нормальном потреблении тока — увеличение внутренних зазоров из-за износа подшипников.
Температура масла	Повышенная температура при чистом радиаторе и нормальной вентиляции.
Унос масла	Повышенный расход масла (через сепаратор) — может быть следствием увеличенных зазоров в блоке.

Типичные дефекты подшипников и их проявления

Дефект	Причина	Проявления при диагностике
Износ дорожек качения	Естественный износ, загрязнение масла	Вибрация на частотах вращения роторов, повышенный шум
Повреждение сепаратора	Перегрузка	Характерный стук, высокочастотная вибрация, металлическая стружка в масле
Коррозия дорожек	Вода в масле	Неровный шум, повышение вибрации, следы ржавчины при разборке
Усталостное выкрашивание (питтинг)	Перегрузка, естественный ресурс	Вибрация на высоких частотах, металлические частицы в масле
Заклинивание	Разрушение сепаратора, перегрев	Резкий рост температуры, остановка компрессора, полное разрушение блока

Когда необходима замена подшипников?

Решение о замене подшипников принимается на основании комплексной диагностики:

1. Если вибродиагностика показывает превышение допустимых уровней и наличие характерных частот дефектов.
2. Если анализ масла выявил повышенное содержание металлов.
3. Если есть явные признаки (стук, вой, повышенная температура подшипникового узла).
4. Если наработка компрессора приближается к ресурсу подшипников (для профилактики, чтобы избежать аварийной остановки).

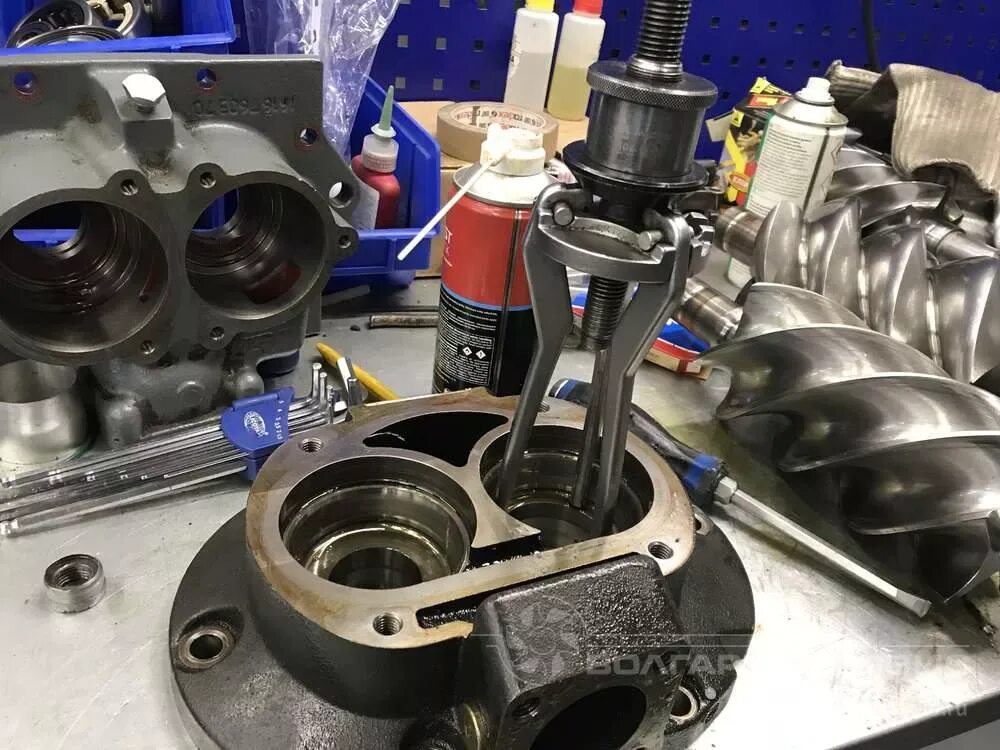

Важно: Замена подшипников винтового блока — это сложная и ответственная операция, требующая:

• Специального инструмента (съемники, прессы, индукционные нагреватели).
• Оснастки для фиксации и разборки блока.
• Точного соблюдения зазоров и моментов затяжки.
• Квалифицированных специалистов с опытом.

Неквалифицированная замена подшипников может привести к:

• Быстрому повторному выходу из строя.
• Повреждению роторов и корпуса.
• Полной непригодности блока к восстановлению.

Профилактика износа подшипников

Лучший способ избежать дорогостоящего ремонта — соблюдать правила эксплуатации:

1. Используйте качественное масло рекомендованных марок (Shell, Addinol, ExxonMobil, Teboil, KonDR) и меняйте его строго по регламенту.
2. Применяйте оригинальные масляные фильтры для эффективной очистки масла от частиц.
3. Следите за температурой — не допускайте перегрева компрессора.
4. Исключите попадание воды в масло (исправная работа конденсатоотводчиков, правильный температурный режим).
5. Обеспечьте чистоту воздуха на всасывании (своевременная замена воздушных фильтров).
6. Проводите регулярную диагностику — виброконтроль и анализ масла.

Заключение

Подшипники винтового блока — критический узел, от которого зависит ресурс всего компрессора. Раннее обнаружение их износа позволяет:

• Запланировать ремонт, избежав внезапной остановки производства.
• Выполнить ремонт с заменой подшипников, а не всего блока (значительно дешевле).
• Сохранить роторы и корпус в рабочем состоянии.
