Воздушный ресивер — это не просто бак для воздуха, а полноценный рабочий элемент пневмосистемы, от которого напрямую зависит стабильность и долговечность всего оборудования. В этой статье разберём, как он устроен, по какому принципу работает и как правильно подобрать ресивер под свои задачи.
Что такое воздушный ресивер и как он устроен
 |

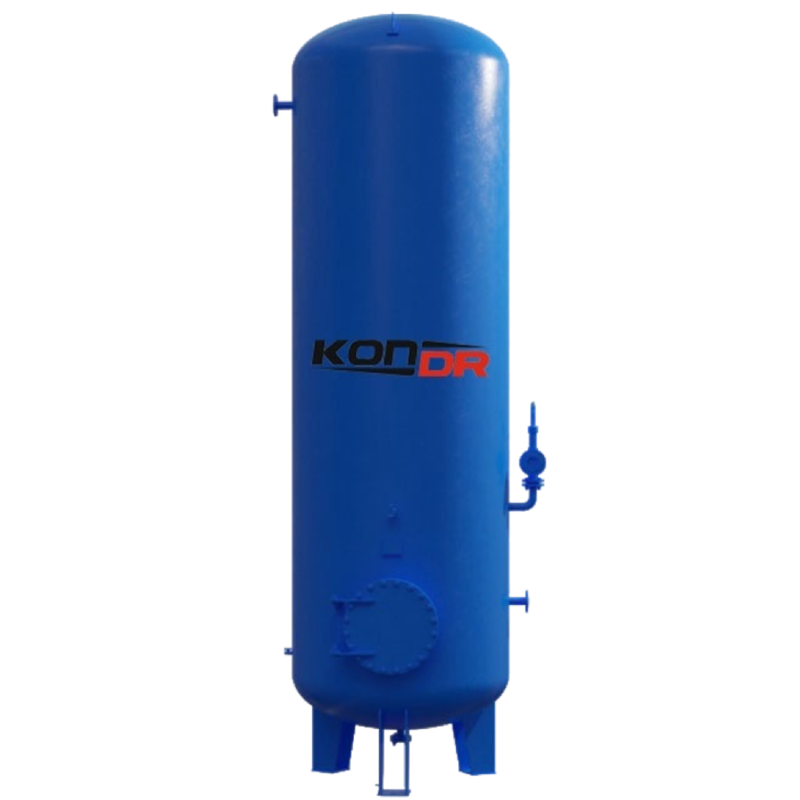

| Ресиверы KonDR |
Ресивер — герметичная металлическая ёмкость, которая накапливает сжатый воздух от компрессора и подаёт его в пневмосеть по мере необходимости. Корпус изготавливается из стали, устойчивой к коррозии.
В базовую комплектацию входят манометр, предохранительный клапан, конденсатоотводчик и воздухоочистной фильтр. Также предусмотрена запорная арматура для подключения к компрессору и пневмооборудованию — краскопульту, соплу и другим инструментам.
Как ресивер работает в пневмосистеме
Принцип работы строится на простом цикле: компрессор закачивает воздух в ёмкость до максимального давления и отключается. Дальше воздух подаётся из ресивера в сеть — до тех пор, пока давление не упадёт до нижней отметки. Тогда компрессор снова включается и повторяет цикл.
Такой режим работы принципиально отличается от прямой подачи воздуха от компрессора. Без ресивера компрессор реагирует на каждый запрос системы мгновенно — включается и останавливается постоянно, работая в режиме максимального износа. Ресивер берёт эту нагрузку на себя.
При пиковом потреблении, когда несколько инструментов работают одновременно или оборудование требует воздуха рывками, ресивер компенсирует нехватку из накопленного запаса, не перегружая компрессор. Если одного ресивера не хватает, например при пескоструйной обработке больших площадей, устанавливают дополнительный — это эффективнее, чем покупать более мощный компрессор.
Почему ресивер продлевает жизнь компрессору
Каждый пуск компрессора — это нагрузка на двигатель, клапаны и поршневую группу. Чем реже компрессор включается, тем дольше он служит. Ресивер напрямую сокращает количество пусков: компрессор работает полными циклами, а не реагирует на каждое мелкое потребление воздуха.
Дополнительный эффект — снижение вибрации во всей системе. Накопленный в ресивере воздух подаётся равномерно, без толчков, что уменьшает нагрузку на трубопроводы, соединения и основание установки. Уровень шума при этом тоже снижается.
Ещё один плюс — аварийный запас. При отключении питания или подключении дополнительного потребителя ресивер продолжает подавать воздух в течение некоторого времени, позволяя завершить текущую работу без спешки.
Как ресивер борется с влагой и пульсациями
В каждом рабочем цикле компрессора есть фаза всасывания и фаза нагнетания — это неизбежно создаёт пульсации давления. Ресивер сглаживает эти скачки: воздух в сети подаётся равномерно, без резких перепадов, которые могут повредить точный пневмоинструмент и автоматику.
Параллельно решается проблема влаги. Воздух, поступающий из компрессора, горячий и насыщенный водяными парами. В ресивере он остывает, влага конденсируется и оседает на стенках, а не уходит в пневмолинию и инструмент. Конденсат удаляется через конденсатоотводчик. Это напрямую влияет на долговечность пневмооборудования и качество работ — особенно при покраске или пескоструйной обработке.
Вертикальный или горизонтальный: что выбрать
Вертикальный ресивер занимает меньше места на полу, проще дренирует конденсат и удобен при параллельной установке нескольких воздухосборников. Единственное ограничение — нужна достаточная высота помещения.

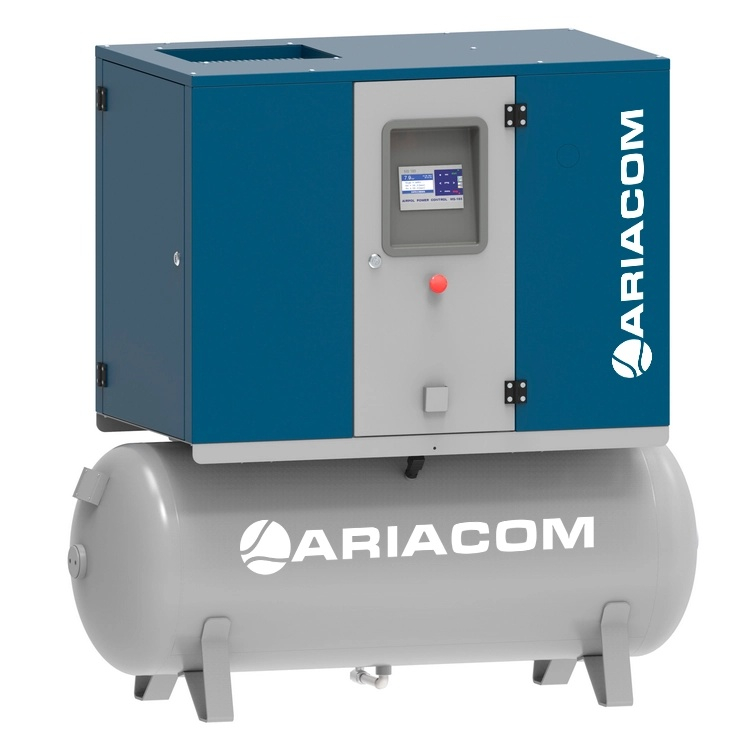

Горизонтальный ресивер устойчивее к вибрациям, компактнее по длине трубопроводов и позволяет установить на корпус дополнительное оборудование — компрессорный блок, фильтр, осушитель. Удобен для передвижных установок. Минус — занимает больше площади, особенно при параллельном монтаже.
 |
| Ресиверы Atlas Copco |
Как рассчитать нужный объём ресивера
Перед расчётом важно убедиться, что производительность компрессора и расход потребителей указаны в одних и тех же условиях — обычно это литры в минуту «свободного воздуха» (FAD). Данные берутся из паспорта компрессора и потребителей.
Для быстрой оценки используют формулу: V = Q × K, где V — объём ресивера (л), Q — производительность компрессора (л/мин), K — коэффициент: 0,1–0,2 при равномерной нагрузке, 0,2–0,35 при неравномерной.
Например, при производительности 1500 л/мин и неравномерной нагрузке: 1500 × 0,25 = 375 л — выбираем ближайший больший типоразмер, 500 л.
Для точного расчёта применяют формулу по допустимой просадке давления: V = Q × t / ΔP, где Q — пиковый расход (л/мин), t — требуемое время автономной работы (мин), ΔP — допустимый перепад давления (бар): P_макс − P_мин.
Например, пиковый расход 800 л/мин, автономность 1 мин, перепад давления 4 бар: 800 × 1 / 4 = 200 л — берём ресивер 270 л.
Общий ориентир по мощности:
— компрессор до 5 кВт — ресивер до 100 литров;
— компрессор до 10 кВт — 200–500 литров;
— компрессор до 20 кВт — от 500 литров и выше.
Результат расчёта всегда стоит сверить с рекомендациями производителя — в документации к компрессору обычно указывается подходящий объём ресивера. Избыточный объём системе не навредит, а нехватка ведёт к частым пускам и ускоренному износу.
При нестандартных условиях — сильно неравномерной нагрузке, пескоструйной обработке больших площадей, протяжённых магистралях или необходимости безостановочной работы при переключении компрессоров — стандартного расчёта может не хватить. В таких случаях лучше обратиться к специалистам.
Заключение
Воздушный ресивер — это не дополнительная опция, а необходимый элемент любой пневмосистемы. Он стабилизирует давление, защищает компрессор от износа, удаляет влагу из воздуха и создаёт аварийный запас на случай непредвиденных ситуаций. Правильно подобранный воздухосборник окупается многократно — за счёт экономии электроэнергии и продления ресурса оборудования.
