Классы чистоты сжатого воздуха — это стандарты, которые определяют допустимые уровни загрязняющих частиц в сжатом воздухе.
Воздух, выходящий из компрессора, может содержать различные загрязняющие частицы: песчинки, угольную пыль, ржавчину, цементные и красочные частицы, асбестовые волокна, и даже бактерии и вирусы.
Есть несколько основных причин, по которым необходимо очищать получаемый сжатый воздух:
 |
Самая основная из причин — для разных типов производств требуется различная степень чистоты сжатого воздуха в зависимости от отрасли и специфики процессов. Важно точно определить, какой уровень чистоты воздуха необходим именно вашему производству, чтобы обеспечить качество продукции. Несоблюдение этих нормативов может повлечь за собой штрафные санкции или вынужденную остановку производства!
Кроме того, важно учитывать затраты на производство. Чем выше требуемая степень чистоты воздуха, тем больше затраты на её достижение. Получение сверхчистого воздуха требует дополнительного оборудования, такого как фильтры и осушители, а также значительных энергозатрат.
Также важно понимать, что наличие примесей в сжатом воздухе способны нанести вред пневмосистеме и инструментам, негативно повлиять на производственные процессы.
Правильный выбор необходимого уровня чистоты поможет обеспечить существенную экономию средств, предотвратить поломку оборудования и поможет поддержать нужное качество продукции.
Широко признанный во всем мире стандарт Международной организации по стандартизации (ISO) ISO 8573-1 устанавливает классификацию чистоты сжатого воздуха по трем основным критериям:
- Максимально допустимый размер и концентрация твердых частиц, присутствующих в сжатом воздухе.
- Температура точки росы сжатого воздуха под давлением, то есть температура, при которой содержащиеся в воздухе пары воды начнут переходить в жидкое состояние (конденсироваться).
- Предельно допустимое содержание компрессорного масла в сжатом воздухе.
ISO 8573-1 служит универсальным эталоном для определения классов чистоты сжатого воздуха, что облегчает взаимопонимание между производителями и потребителями соответствующего оборудования в разных странах мира.
Классы чистоты по ISO:
КЛАСС – 0 - пищевая и фармацевтическая промышленность;
КЛАСС – 1 - легкая и нефтегазовая промышленность;
КЛАСС – 2 - продукция общего назначения, строительные материалы;
КЛАСС – 3 - пневмоинструмент и оборудование для упаковки;
КЛАСС – 4 - автосервисы и мебельное производство;
КЛАСС – 5 - пескоструйный/дробеструйный инструмент;
КЛАСС – 6 - автомастерские, буровые работы, производство стекла.
|
Класс качества воздуха |
Максимальный размер остаточных частиц, мкм |
Максимальная плотность частиц мг/м3 |
Точка росы под давлением |
Максимальная концентрация масла, мг/м3 |
|
1 |
0,1 |
0,1 |
-70 |
0,01 |
|
2 |
1 |
1 |
-40 |
0,1 |
|
3 |
5 |
5 |
-20 |
1 |
|
4 |
15 |
8 |
+3 |
5 |
|
5 |
40 |
10 |
+7 |
25 |
|
6 |
- |
- |
+10 |
- |
*Класс чистоты 0 зарезервирован под более высокие требования, оговаривается специально

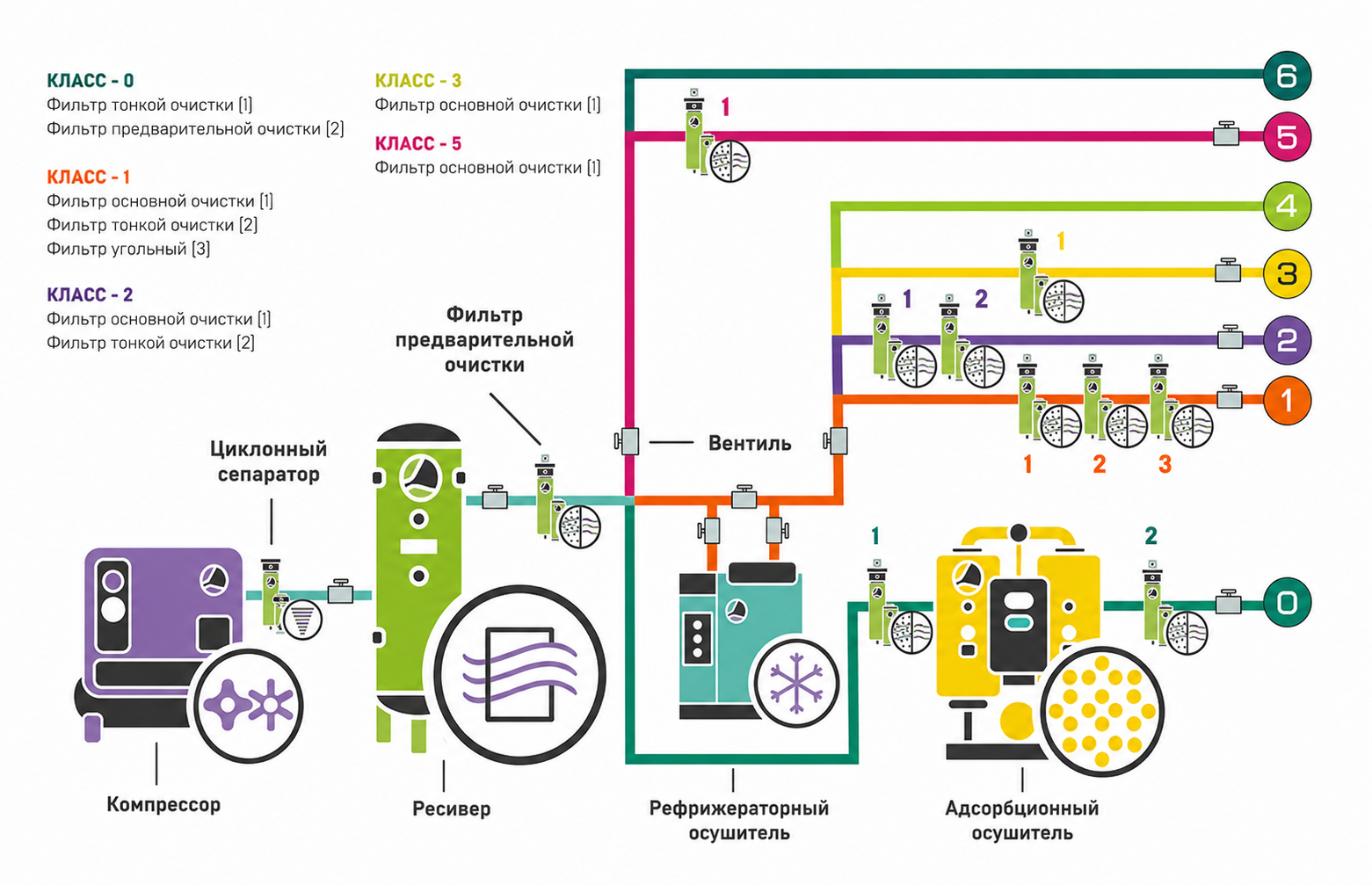

Схема подключения и классы чистоты сжатого воздуха:
Для достижения необходимого класса чистоты сжатого воздуха важно использовать соответствующее оборудование для его очистки. Существуют различные решения, которые могут помочь в этом: циклонные сепараторы, адсорбционные и рефрижераторные осушители, фильтры предварительной, тонкой и основной очистки, угольные фильтры.
Для качественного подбора системы воздухоподготовки с соответствующим классом чистоты рекомендуем Вам обратиться к специалистам компании Торговый Дом “АЭРО”. Наши специалисты помогут решить Ваш вопрос быстро и эффективно.
