В процессе сжатия воздуха практически вся потребляемая компрессором электроэнергия преобразуется в тепло. До 94% этой энергии уходит впустую, рассеиваясь в атмосферу через систему охлаждения. Но что, если превратить эти отходы в ценный ресурс? Технология рекуперации тепла позволяет улавливать энергию нагретого масла и сжатого воздуха и использовать ее для отопления помещений или подогрева воды.
Компания ООО «Торговый Дом Аэро» предлагает рассмотреть рекуперацию не как опцию, а как стандартный элемент энергоэффективной компрессорной станции. Это возможность не просто экономить, а зарабатывать, возвращая часть затрат на электроэнергию.
Откуда берется тепло?
Рассмотрим маслозаполненный винтовой компрессор, например, модели Atlas Copco GA, ARIACOM NT, RENNER RSK или Kaeser ASD. Процесс сжатия происходит в камере, куда впрыскивается масло. Масло выполняет три функции:
- Смазывает подшипники и роторы.
- Герметизирует зазоры между роторами и корпусом.
- Охлаждает сжимаемый воздух, забирая на себя основную массу тепла.
В результате на выходе из компрессора мы имеем горячую смесь сжатого воздуха и масла (температура около 70-90°C). Эта смесь поступает в маслоотделитель, где воздух отделяется от масла. Горячее масло затем проходит через радиатор (охладитель), отдает тепло окружающему воздуху и снова поступает в компрессорный блок. Именно это тепло, которое обычно просто выбрасывается в цех или на улицу, мы и можем использовать.
Способы рекуперации
Существует два основных подхода к утилизации тепла от винтового компрессора.
- Рекуперация воздуха (воздушное отопление)
Это самый простой и доступный способ. Компрессор охлаждается потоком воздуха, нагнетаемым вентилятором через радиатор. Нагретый воздух (с температурой на 10-20°C выше входящего) можно направить по воздуховодам в соседние помещения, которые нуждаются в отоплении.
Что нужно:
- Канальный вентилятор и система воздуховодов с регулируемыми заслонками.
- Автоматика, которая будет перенаправлять поток: зимой — в цех, летом — на улицу, чтобы не перегревать компрессорную.
Эффект: Прямая экономия на отоплении складов, производственных цехов, бытовок в холодное время года. Затраты на реализацию минимальны и часто окупаются за одну зиму.

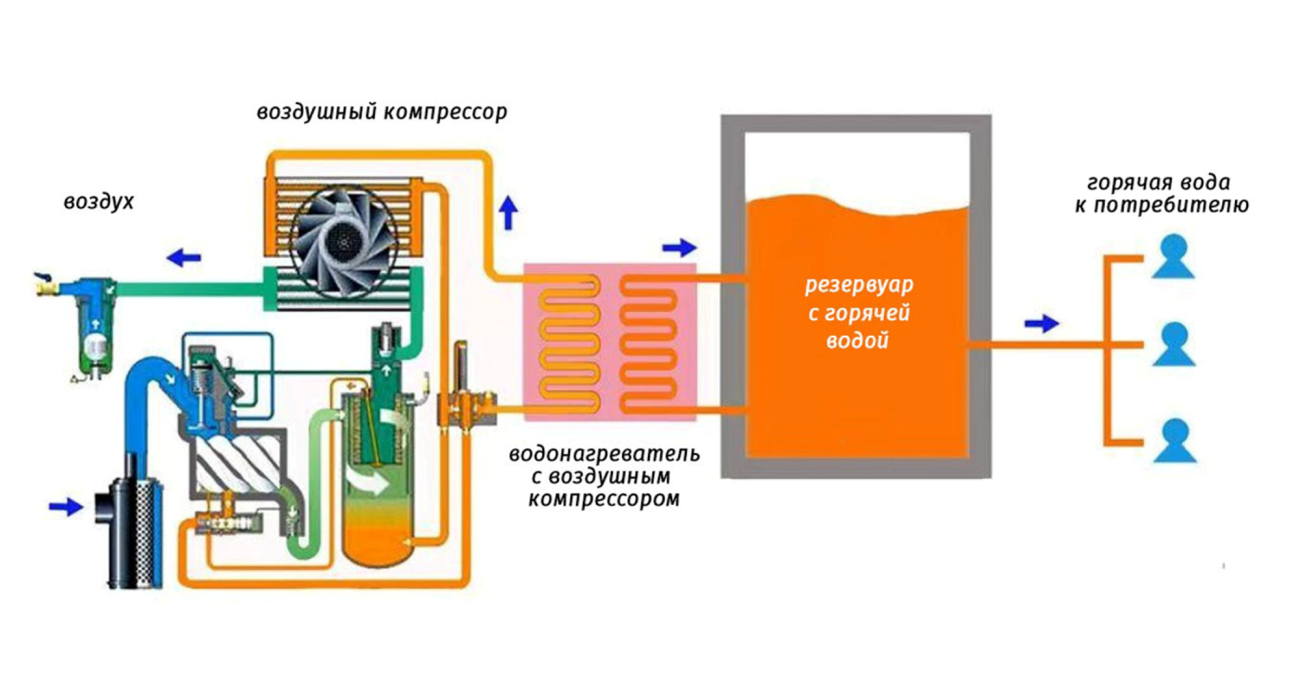

- Рекуперация воды (водяное отопление)

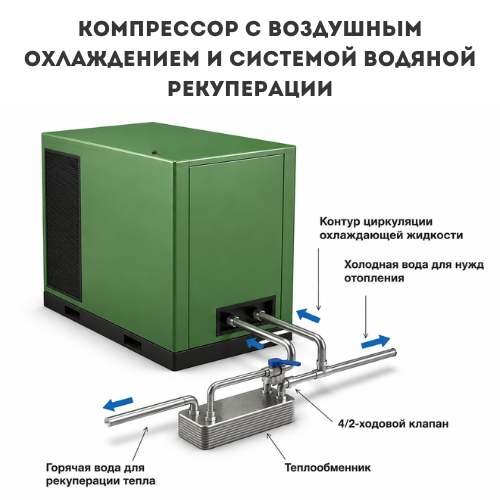

Более сложный, но и более эффективный способ. В масляный контур компрессора вместо штатного радиатора (или последовательно с ним) встраивается теплообменник «масло-вода». Горячее масло отдает свое тепло воде, нагревая ее до 60-70°C.
Что нужно:
- Пластинчатый или кожухотрубный теплообменник (может поставляться производителем как опция или монтироваться отдельно).
- Насосная группа и система трубопроводов.
- Бак-аккумулятор горячей воды.
Что можно греть такой водой:
- Систему отопления (через дополнительный теплообменник или низкотемпературные радиаторы/теплые полы).
- Систему горячего водоснабжения (душевые, технологические нужды, мойки).
- Подогрев приточного воздуха в калориферах.
- Подогрев различных технологических сред (например, в гальванических ваннах).
Какая экономика?
Рассмотрим на примере. Винтовой компрессор мощностью 55 кВт работает в две смены (16 часов в сутки) 250 дней в году. Допустим, мы смогли утилизировать 70% от его номинальной мощности в виде тепла.
- Доступная тепловая мощность: 55 кВт × 0,7 ≈ 38,5 кВт.
- За год это даст: 38,5 кВт × 16 ч × 250 дней = 154 000 кВт·ч тепловой энергии.
Если сравнивать с отоплением электричеством, экономия составит около 154 000 кВт·ч × тариф. При тарифе 6 руб/кВт·ч это почти 1 миллион рублей в год! Если сравнивать с газовым отоплением, экономия будет меньше, но все равно существенна.
Даже если использовать тепло только в отопительный сезон (7 месяцев), окупаемость системы водяной рекуперации редко превышает 2-3 года.
Что важно учесть?
- Температурный режим. Температура масла в компрессоре должна оставаться выше точки росы (примерно 60-70°C), чтобы в нем не конденсировалась влага. Поэтому система рекуперации должна проектироваться так, чтобы не переохлаждать масло.
- Баланс тепла. Количество вырабатываемого тепла зависит от загрузки компрессора. Если компрессор работает вхолостую 50% времени, тепла будет в два раза меньше.
- Сезонность. Потребность в тепле есть зимой и отсутствует летом. Система должна иметь возможность сброса избыточного тепла (байпас).
- Интеграция. Проект рекуперации лучше заказывать у профессионалов, которые правильно подберут теплообменник, насос и автоматику, чтобы не нарушить работу самого компрессора.
Заключение
Рекуперация тепла — это не просто способ сэкономить на отоплении. Это шаг к «зеленому» производству и снижению углеродного следа. Многие современные компрессоры изначально готовы к интеграции систем утилизации тепла.
Специалисты ООО «Торговый Дом Аэро» помогут вам оценить потенциал рекуперации на вашем объекте, подобрать необходимое оборудование и смонтировать систему, которая превратит ваш компрессор из источника затрат в источник бесплатного тепла.
