Установка дизельных генераторов: правила, требования и виды исполнения

Приобретение дизельного генератора (ДГУ) — это лишь половина дела на пути к энергетической независимости. Вы можете купить самый надежный и технологичный агрегат на рынке, но его реальная польза будет равна нулю, если он установлен с ошибками. Монтаж дизельной электростанции — это сложная инженерная задача, где цена компромисса — не просто сбой, а потенциальная авария, пожар или выход дорогостоящего оборудования из строя.

Правильная установка — это не просто подключение двух проводов. Это фундамент, на котором держится вся надежность вашей резервной системы. Это продуманная система, учитывающая вес, вибрацию, теплоотвод, токсичность выхлопа и электрическую безопасность. В этой статье мы препарируем процесс монтажа, превращая сухие строительные нормы в понятное руководство к действию.

Что нужно знать перед установкой электростанции

Прежде чем приступить к монтажу оборудования, необходимо иметь готовый проект. Установка промышленной ДГУ не допускает импровизации или неточностей. Проектная документация является основным рабочим инструментом и должна включать:

• Расчет мощности: Не только пиковой, но и с учетом пусковых токов вашего оборудования.

• Ситуационный план: Точное местоположение ДГУ на объекте.

• Проект фундамента: Расчет массы и конструкции плиты.

• Схемы вентиляции и газовыхлопа: Расчет сечения воздуховодов и диаметра выхлопной трассы.

• Электрическая схема: Марки и сечение кабелей, схема подключения АВР (Автомата ввода резерва) и контур заземления.

Этот проект необходимо согласовать. Как минимум, с вашей энергоснабжающей организацией (чтобы подключение АВР было легальным и не создавало встречного тока в сеть) и, в зависимости от мощности и типа объекта, с органами пожарного надзора и Ростехнадзором. Подготовка — это 90% успеха.

Основные принципы размещения и подключения

Дизельный двигатель относится к оборудованию с повышенными тепловыми и вибрационными нагрузками. Его размещение должно учитывать три основных элемента: систему вентиляции, систему отвода выхлопных газов и виброизоляцию.

Вентиляция обеспечивает подачу необходимого объема воздуха как для процесса горения, так и для охлаждения радиатора. Недостаточный воздухообмен приводит к перегреву и снижению ресурса двигателя, поэтому расчет и организация вентиляционных потоков являются обязательными требованиями при проектировании помещения для ДГУ.

Золотое правило: Площадь приточных отверстий должна быть как минимум в 1.5 раза больше площади радиатора ДГУ.

Вы должны организовать сквозной проток: холодный воздух забирается извне, проходит через радиатор, отбирая у него тепло, и выбрасывается наружу в виде горячего потока. Если установить ДГУ в замкнутом помещении без грамотной приточно-вытяжной вентиляции, она перегреется и аварийно остановится через 10-15 минут работы под нагрузкой.

Система отвода выхлопных газов обеспечивает безопасное удаление продуктов сгорания. Температура выхлопа дизельного двигателя достигает 400–600 °C, при этом газы содержат угарный газ (CO), представляющий опасность для персонала. Правильное проектирование газовыхлопной системы является обязательным условием безопасной эксплуатации оборудования.

• Трасса должна быть герметичной.

• Она должна быть теплоизолирована негорючими материалами (например, базальтовой ватой) везде, где она проходит сквозь стены, перекрытия или рядом с горючими материалами. Это ключевое требование пожарной безопасности.

• Вывод должен осуществляться строго наружу, вдали от окон, дверей и приточных вентиляционных решеток.

• Обязательно наличие сильфона (гибкой гофрированной вставки) между двигателем и выхлопной трубой для компенсации вибрации.

Виброизоляция — это подвеска. Мощная ДГУ создает ощутимую вибрацию. Хотя большинство установок имеют штатные виброопоры между двигателем/альтернатором и рамой, сама рама должна стоять на поверхности, которая не будет передавать этот гул на здание.

Требования к основанию и фундаменту

Вы не можете просто поставить многотонный агрегат на асфальт или, тем более, на грунт. Основание под ДГУ должно обеспечивать полную устойчивость оборудования.

Идеальное решение — армированная бетонная плита (фундамент). Она решает три задачи:

1. Распределение веса: Равномерно распределяет статическую нагрузку от установки.

1. Гашение вибрации: Масса фундамента (инерция) поглощает значительную часть низкочастотных вибраций. Общее правило гласит, что масса фундамента должна в 1.5-2 раза превышать массу самой ДГУ.

1. Стабильность: Плита должна быть идеально ровной (выставленной по уровню). Работа генератора с перекосом нарушает циркуляцию масла и охлаждающей жидкости, что ведет к ускоренному износу.

Фундамент под ДГУ выполняется в виде отдельной плиты, не связанной с основным фундаментом здания. Между плитой и строительными конструкциями предусматривают демпферные материалы. Такое решение снижает передачу вибраций на стены и перекрытия.

Особенности электрических соединений и подключения к сети

Эта часть работы должна выполняться только квалифицированными электриками с соответствующей группой допуска. Ошибка здесь фатальна.

Силовой кабель: Сечение кабеля должно быть выбрано с запасом, исходя из максимальной мощности генератора в Амперах и длины трассы. Недостаточное сечение — это перегрев кабеля, оплавление изоляции и короткое замыкание. Кабель должен быть проложен в защитных лотках или трубах.

Автомат ввода резерва (АВР) является ключевым элементом системы. Он представляет собой блок с двумя входами (основная сеть и генератор) и одним выходом на потребителя, обеспечивающий автоматическое переключение источников питания.

Ключевая функция АВР — механическая и электрическая блокировка, которая физически не позволяет генератору и городской сети встретиться.

Если вы подключите генератор к своей сети без АВР, и в этот момент в городской сети появится напряжение, произойдет встречное включение. Это гарантированно уничтожит ваш генератор (альтернатор) и вызовет мощнейшее короткое замыкание. Еще страшнее — обратный ток: ваш генератор начнет подавать напряжение назад в уличную сеть, где в этот момент могут работать ремонтные бригады, что приведет к смертельному поражению током.

Заземление: У ДГУ должен быть собственный, независимый контур заземления, выполненный по всем правилам (ПУЭ). Он защищает персонал от поражения током при пробое изоляции и обеспечивает корректную работу автоматики защиты.

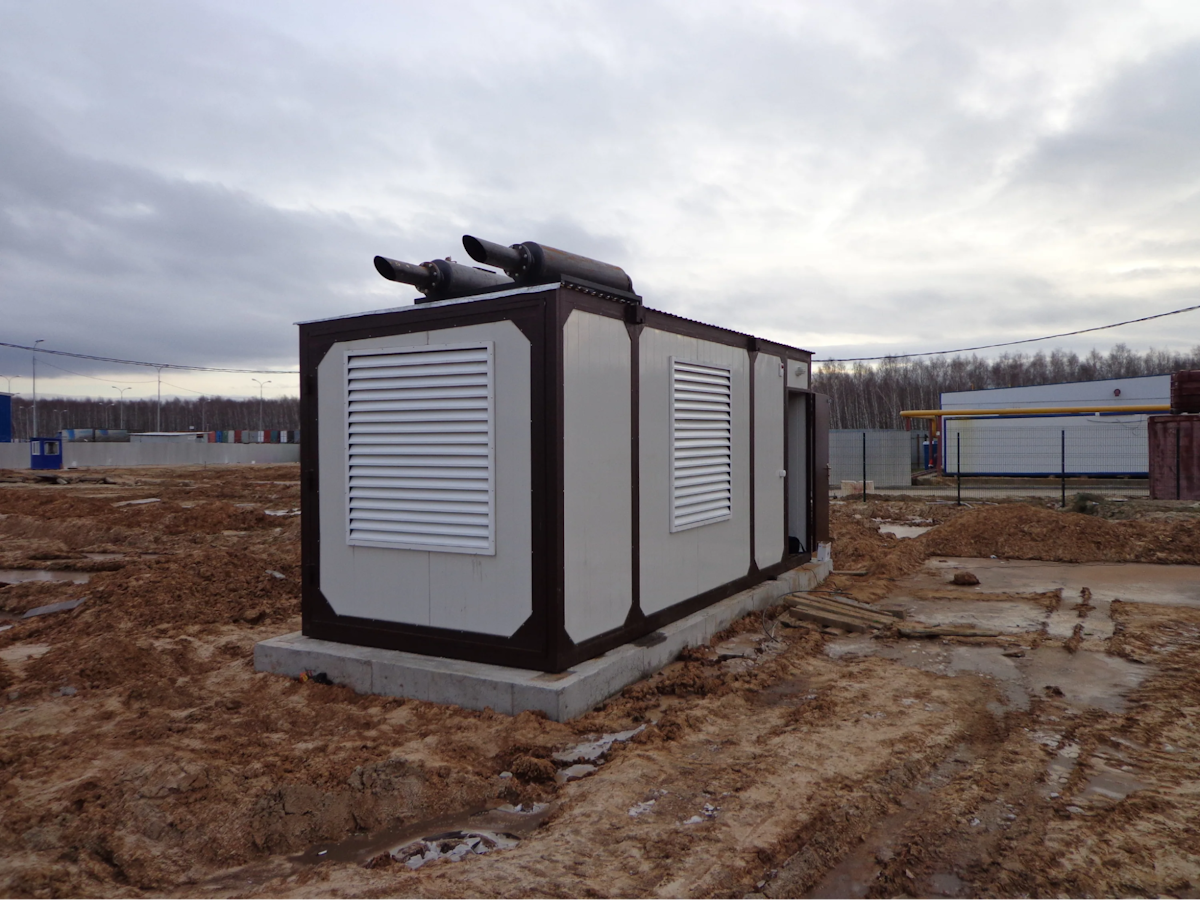

Установка контейнерных дизельных генераторов

Контейнерное исполнение — это, по сути, "электростанция в коробке". Производитель уже решил за вас 90% проблем: в контейнере есть штатная вентиляция, отопление, освещение, система газовыхлопа и часто — встроенный АВР.

При выборе конкретной модели имеет смысл учитывать не только параметры ДГУ, но и доступность типовых вариантов исполнения и монтажных решений у производителя. Например, дизельные генераторы ARIACOM поставляются в конфигурациях, рассчитанных на промышленную эксплуатацию, включая варианты для установки на открытой раме, в шумозащитном кожухе и в контейнерном исполнении. Это упрощает проектирование, монтаж и дальнейшее обслуживание, поскольку требования к вентиляции, теплоотводу, выхлопной системе и доступу для сервиса учитываются на уровне заводской компоновки.

Однако это не означает, что оборудование можно устанавливать непосредственно на грунт.

• Фундамент: Контейнеру все так же требуется ровное и прочное основание. Это может быть как монолитная плита, так и более простое решение — например, дорожные плиты или выровненная и утрамбованная щебневая подушка.

• Пространство: Вокруг контейнера должно быть достаточно места для открытия дверей (для обслуживания) и свободного забора/выброса воздуха. Нельзя ставить контейнер вплотную к стене глухой стороной, где у него расположены вентиляционные решетки.

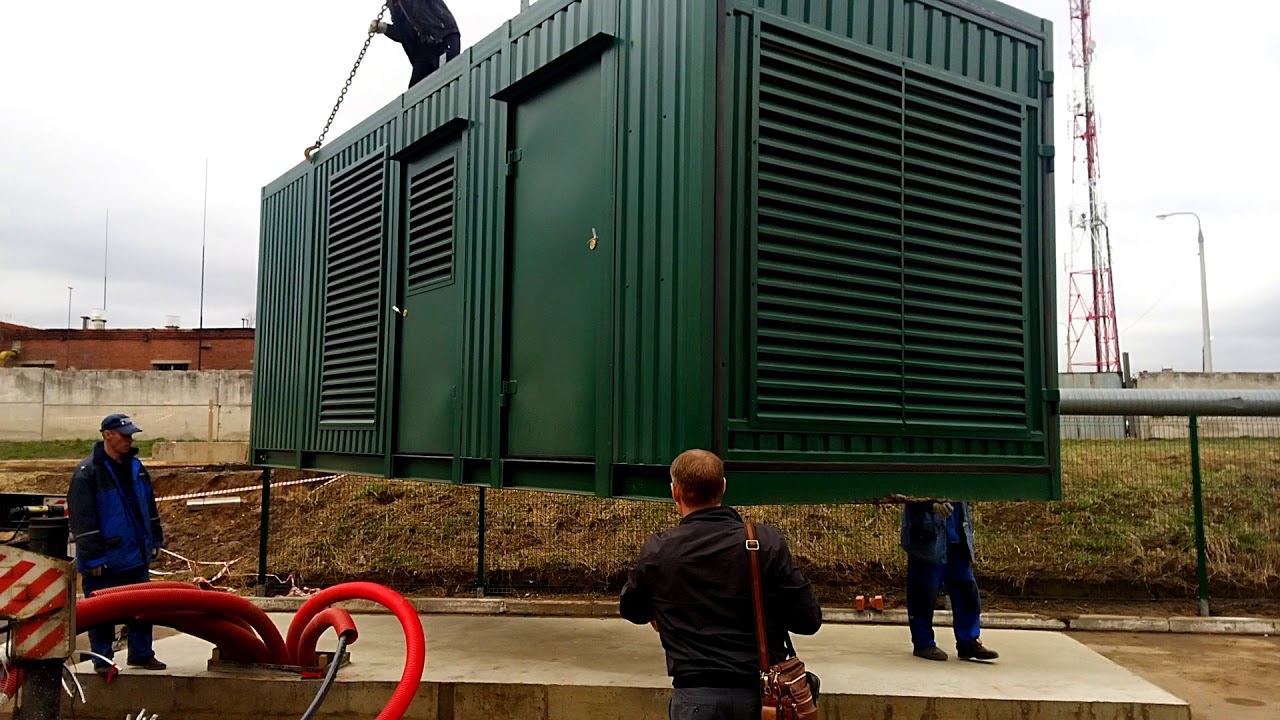

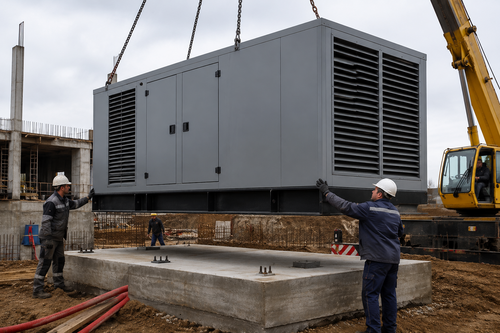

Монтаж сводится к установке контейнера краном на основание, подключению силового кабеля к выведенному щиту и, при необходимости, подключению внешнего топливного бака.

Монтаж генераторов на шасси и мобильных платформах

Мобильные ДГУ (на прицепах) предназначены для временной работы: на стройплощадках, выездных мероприятиях, при аварийно-спасательных работах. Их монтаж — это быстрое развертывание.

Ключевые моменты здесь:

1. Устойчивость: Установку нужно разместить на ровной, твердой площадке. Обязательно используются выдвижные опоры (аутригеры), чтобы стабилизировать прицеп и снять нагрузку с колес.

1. Заземление: Это самый частый пункт, которым пренебрегают. Любая мобильная ДГУ должна быть заземлена. Для этого в комплекте идет штырь заземления, который забивается в грунт на месте работы, и проводник, соединяющий его с рамой установки.

1. Выхлоп: Убедитесь, что выхлопная труба не направлена на людей, горючие материалы или в сторону окон.

1. Кабельное хозяйство: Временные кабели, идущие по земле, должны быть защищены от повреждения и иметь влагозащищенные разъемы.

Рекомендации по пусконаладке и вводу в эксплуатацию

Монтаж завершен, однако ключевым заключительным этапом является пусконаладка (ПНР).

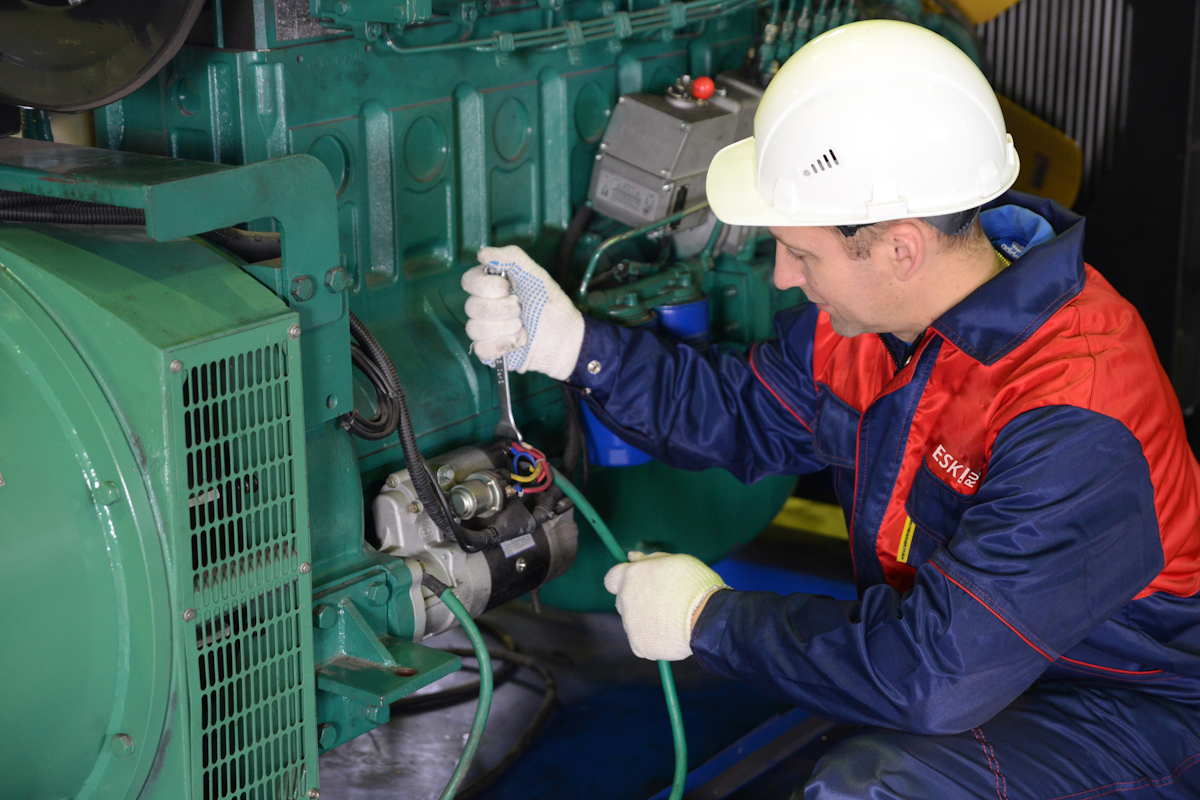

1. Предстартовая проверка: Проверка уровней масла, антифриза, топлива. Протяжка всех силовых электрических соединений (они могли ослабнуть при транспортировке). Проверка отсутствия посторонних предметов.

1. Первый запуск (вхолостую): Генератор запускается без подключения нагрузки. Двигатель должен поработать 15-30 минут, прогреться. В это время специалист отслеживает по контроллеру все параметры: давление масла, температуру, напряжение и частоту (Вольты и Герцы).

1. Тест под нагрузкой: К генератору подключают нагрузку. В идеале — не сразу 100%, а ступенчато (50%, 75%, 100%), используя специальные нагрузочные модули (load bank). Это позволяет проверить, как ДГУ держит удар и не просаживается ли напряжение.

1. Проверка АВР: Финальный и самый важный тест. Имитируется пропадание городской сети (отключается вводной автомат). Система должна автоматически завести ДГУ и переключить на нее нагрузку. Затем питание "города" возвращается, и АВР должен корректно переключиться обратно, после чего дать генератору остыть и заглушить его.

Итоги и советы по безопасной установке ДГУ

Установка дизельного генератора — это уравнение, где нет неважных переменных. Экономия на фундаменте приведет к разрушению от вибрации. Ошибка в сечении кабеля — к пожару. Неправильный газовыхлоп — к перегреву или отравлению.

Ваша безопасность и надежность энергоснабжения держатся на трех столпах: грамотный проект, качественный монтаж и регулярное обслуживание.

Выбирая подрядчика для установки, смотрите не на самую низкую цену, а на его инженерные компетенции. Помните: генератор является ключевым элементом системы, а правильная установка обеспечивает его стабильную, эффективную и безопасную работу в критически важных ситуациях.

Менеджеры ООО “Торговый Дом АЭРО” ответят на все ваши вопросы и помогут с выбором подходящей ДГУ.
