Установка винтового компрессора на улице: требования к контейнерам, навесам и климатическому исполнению

Размещение компрессорного оборудования вне производственного здания — распространенная практика, позволяющая освободить ценные площади цеха, снизить уровень шума на рабочих местах и упростить логистику обслуживания. Однако установка винтового компрессора на улице требует учета целого ряда факторов: от защиты от осадков и пыли до обеспечения работоспособности в зимний и летний периоды.

В этой статье мы расскажем о требованиях к установке, вариантах укрытий и климатических исполнениях.

Можно ли устанавливать винтовой компрессор на улице?

Короткий ответ: да, можно, но с соблюдением определенных условий. Большинство современных винтовых компрессоров рассчитаны на работу в диапазоне температур от +5°C до +40°C (для стандартного исполнения). Однако для круглогодичной эксплуатации в российских условиях, где температура может опускаться до -30°C и ниже, стандартного исполнения недостаточно.

Многие производители, такие как Atlas Copco, ARIACOM, Kaeser, предлагают специальные климатические исполнения (Arctic, Cold Climate), включающие:

• Подогрев масла в картере.
• Подогрев впускного клапана и блока управления.
• Термостатированные клапаны, поддерживающие рабочую температуру масла.
• Усиленную теплоизоляцию.

При правильном оснащении винтовой компрессор может надежно работать при температурах до -30°C...-40°C.

Варианты наружного размещения

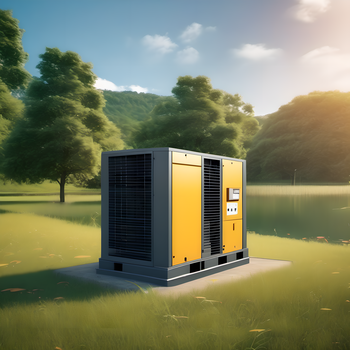

1. Открытая установка (без укрытия)

Допустима только в южных регионах с мягким климатом, без продолжительных отрицательных температур и обильных осадков. Даже в этом случае необходимо предусмотреть:

• Навес для защиты от прямых солнечных лучей (перегрев) и осадков.
• Ветрозащиту для предотвращения задувания снега и пыли.
• Удобный доступ для обслуживания.

Важно: Открытая установка не рекомендуется для большинства регионов России из-за риска замерзания конденсата, попадания влаги в электронику и ускоренной коррозии.

1. Установка под навесом

Навес — минимальное требование для наружного размещения. Он защищает оборудование от:

• Прямых солнечных лучей (перегрев летом).
• Снега и дождя.
• Града и падающих предметов.

Требования к навесу:

• Высота должна обеспечивать свободный доступ для обслуживания (не менее 1 м над компрессором).
• Должен перекрывать оборудование по всей площади.
• Желательно иметь боковые стенки (хотя бы частичные) для защиты от косого дождя и ветра.
• Материал — негорючий (профлист, металлочерепица).

Однако навес не решает проблему низких температур зимой и не обеспечивает должной защиты от пыли и воровства.

1. Контейнерное исполнение (защитный кожух/блок-контейнер)

Наиболее надежный и распространенный способ наружной установки — размещение компрессора в специализированном контейнере или защитном кожухе. Это может быть:

а) Заводской шумозащитный кожух
Многие винтовые компрессоры изначально поставляются в металлическом кожухе с шумоизоляцией. Такой кожух:

• Обеспечивает защиту от осадков и пыли (IP54).
• Снижает уровень шума до 70–80 дБ.
• Имеет встроенную вентиляцию.
• Допускает установку на открытой площадке.

Для стационарных электрических компрессоров некоторые производители предлагают опциональные защитные кожухи для наружной установки.

б) Отдельно стоящий блок-контейнер (утепленный)
Для стационарных винтовых компрессоров оптимальным решением является установка в утепленный блок-контейнер (КПП — контейнер пункта приема, или специально изготовленный). Такой контейнер:

• Изготавливается из сэндвич-панелей с негорючим утеплителем (минвата).
• Обеспечивает поддержание положительной температуры внутри за счет собственной системы отопления (электрические ТЭНы, тепловентиляторы).
• Имеет принудительную вентиляцию, сбалансированную с потреблением воздуха компрессором и тепловыделением.
• Оснащается системами автоматики, сигнализации и пожаротушения.
• Обеспечивает высокий уровень защиты от несанкционированного доступа.

Ключевые требования к контейнеру/укрытию

1. Вентиляция и воздухозабор

Это самый критичный параметр. Винтовой компрессор:

• Засасывает воздух для сжатия (от 2 до 20 м³/мин и более в зависимости от модели).
• Отводит тепло через радиатор охлаждения (вентилятор выдувает нагретый воздух).
• Электроника и электродвигатель также нуждаются в охлаждении.

Правила организации вентиляции:

• Приток свежего воздуха должен быть не менее 120% от расхода воздуха компрессором (с учетом работы вентилятора радиатора).
• Забор воздуха должен осуществляться снаружи, из незапыленной зоны, с защитной решеткой и фильтром.
• Вытяжка нагретого воздуха должна быть организована таким образом, чтобы исключить рециркуляцию (горячий воздух не должен смешиваться с холодным на всасывании).
• Площадь вентиляционных проемов рассчитывается исходя из производительности вентилятора компрессора.

Типичная ошибка: Установка компрессора в герметичный контейнер без достаточной вентиляции приводит к быстрому перегреву и аварийной остановке даже в зимнее время.

1. Температурный режим

Летом:

• Температура внутри контейнера не должна превышать +40°C (для большинства компрессоров) или +45°C... +50°C для специальных «тропических» исполнений.
• При превышении необходимо усиление вентиляции или установка дополнительного вытяжного вентилятора.

Зимой:

• Для стандартных компрессоров (без зимнего пакета) температура в помещении должна поддерживаться не ниже +5°C.
• Для компрессоров с зимним пакетом (подогрев масла, клапанов) допустима работа при температурах до -20°C... -30°C, но при условии, что подогрев включен постоянно.
• Важно: Контейнер должен быть утеплен. Только металлический корпус без изоляции зимой не спасет оборудование от переохлаждения.

1. Защита от влаги и пыли

• Степень защиты контейнера должна быть не ниже IP54 (защита от пыли и брызг).
• Все вводы кабелей и трубопроводов должны быть герметизированы.
• Должен быть предусмотрен отвод конденсата (уклон пола, дренажные каналы) с исключением замерзания дренажных линий (греющий кабель).

1. Пожарная безопасность

Контейнер должен быть изготовлен из негорючих материалов. Рекомендуется оснащение:

• Автоматической системой порошкового или аэрозольного пожаротушения.
• Датчиками задымления и повышения температуры.
• Средствами первичного пожаротушения (огнетушители).

1. Удобство обслуживания

При проектировании контейнера необходимо предусмотреть:

• Достаточное пространство для открывания дверок и снятия панелей компрессора.
• Проходы шириной не менее 0,8–1,0 м со всех сторон (согласно рекомендациям производителя).
• Освещение (внутреннее и наружное).
• Отопление для проведения регламентных работ зимой (хотя бы на время обслуживания).

Климатическое исполнение компрессора

При наружной установке особое внимание следует уделить климатическому исполнению самого компрессора. Производители предлагают различные опции:

Исполнение	Температурный диапазон	Особенности
Стандартное	+5°C ... +40°C	Для отапливаемых помещений
Холодное (Cold Climate)	-20°C ... +40°C	Подогрев масла, термостатированный клапан, подогрев впускного клапана
Арктическое (Arctic)	-30°C ... +40°C (и ниже)	Полный зимний пакет: подогрев масла, подогрев блока управления, подогрев сепаратора, дополнительная изоляция
Тропическое (Tropical)	+5°C ... +50°C	Увеличенный радиатор, усиленный вентилятор, термостойкие материалы

При выборе компрессора для наружной установки в регионах с холодной зимой настоятельно рекомендуется заказывать модель с заводским зимним пакетом (например, Atlas Copco GA Arctic, ARIACOM NT с опцией Cold Climate, Kaeser Cold Package). Доработка стандартного компрессора «в поле» часто менее надежна и может привести к потере гарантии.

Примерные требования к размещению

Параметр	Требование
Площадка	Ровная, бетонированная или с твердым покрытием, с уклоном для отвода воды. Несущая способность — с запасом под вес оборудования.
Фундамент	Для большинства винтовых компрессоров — виброизолирующее основание (резиновые подушки, виброопоры). Капитальный фундамент не требуется.
Расстояние до стен	Не менее 1–1,5 м с фронтальной стороны (для доступа к панели управления и радиатору). Сзади и сбоку — не менее 0,8–1,0 м.
Высота	Для контейнера — не менее 2,5 м внутри. Для навеса — не менее 2,2 м над оборудованием.
Охранная зона	Ограждение или замок на двери контейнера для предотвращения доступа посторонних.

Заключение

Установка винтового компрессора на улице — технически реализуемое решение, которое при правильном подходе не уступает по надежности размещению в помещении. Ключевые факторы успеха:

1. Выбор компрессора с соответствующим климатическим исполнением (зимний пакет для холодных регионов).
2. Использование качественного утепленного контейнера с правильно рассчитанной вентиляцией.
3. Соблюдение требований по обслуживанию и пожарной безопасности.

Компания ООО "Торговый Дом АЭРО"» поможет вам подобрать оптимальное решение для наружной установки: от выбора компрессора с необходимым климатическим исполнением до проектирования и изготовления контейнера под ключ. Наши специалисты учтут все нюансы вашего региона и особенности производства, чтобы компрессорная станция работала бесперебойно круглый год.
