Винтовой компрессор: принцип работы, виды и технические характеристики

Современные производственные процессы во многом зависят от винтовых компрессоров, которые снабжают сжатым воздухом множество промышленных операций. Данные агрегаты выделяются своей эффективностью, безотказностью и длительным сроком службы. Благодаря этому они представляют собой идеальное решение для компаний, нуждающихся в устойчивом и надежном источнике сжатого воздуха. Рассмотрим принцип действия, основные параметры и существующие разновидности винтовых компрессоров, чтобы облегчить ваш выбор оптимальной модели для конкретных задач.

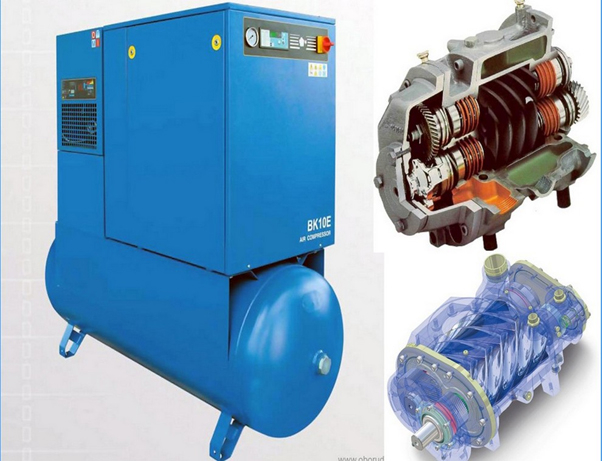

Винтовой компрессор: принцип работы фото

Что такое винтовой компрессор и где он применяется

Винтовой компрессор – это ротационный агрегат, в котором сжатие воздуха осуществляется посредством вращения двух винтовых роторов, находящихся в плотном зацеплении. Эти устройства широко используются в разнообразных промышленных сферах, где необходимо стабильное и бесперебойное снабжение сжатым воздухом с высокой степенью чистоты.

  1. В производственной сфере: для работы пневмоинструментов, автоматизированных систем, покрасочных цехов и прочего промышленного оборудования.
  2. В энергетике: для поддержания работоспособности контрольно-измерительных приборов на электрогенерирующих предприятиях.
  3. В медицине: для обеспечения функционирования медицинского оборудования, требующего подачи стерильного воздуха.
  4. В пищевой индустрии: применение в линиях упаковки и другом оборудовании, где соблюдение гигиенических норм критически важно.
  5. При возведении сооружений: использование пневматического оборудования в условиях строительных объектов.

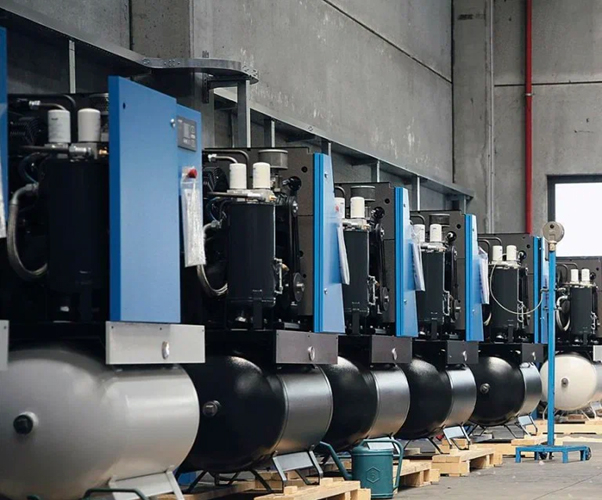

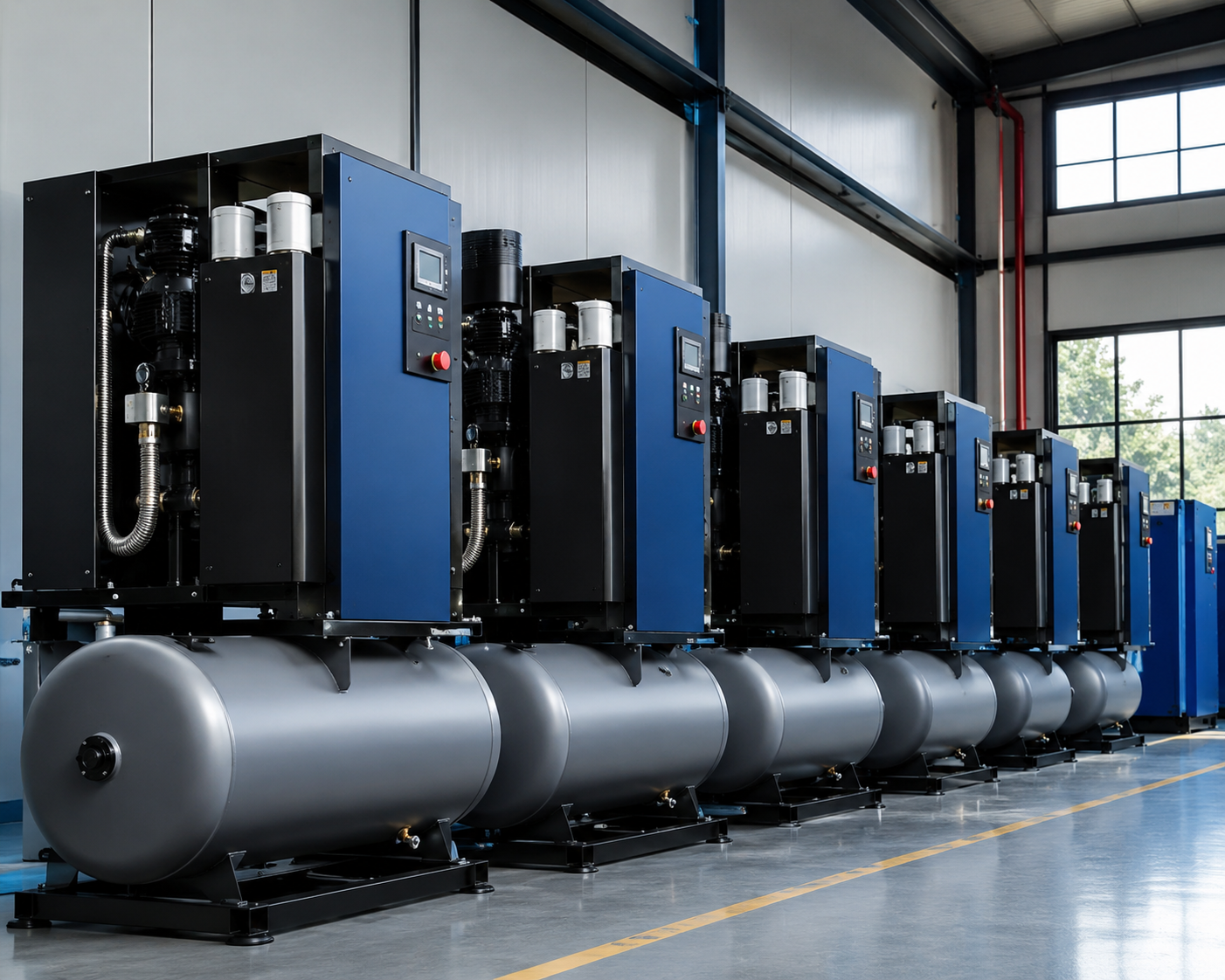

Винтовой компрессор: где он применяется фото

Винтовые компрессоры, в отличие от поршневых моделей, обеспечивают более стабильный поток воздуха, характеризуются меньшим шумом и сниженной вибрацией, благодаря чему они являются оптимальным выбором для непрерывного использования в промышленности.

Если вам нужно оптимизировать пневмосистему, винтовой компрессор станет отличным выбором. А подобрать оборудование вы можете на сайте Торгового дома АЭро здесь.  Ознакомьтесь с моделями винтовых компрессоров для ваших задач и выберете подходящий по характеристикам аппарат.

Устройство винтового компрессора: из чего он состоит

Винтовой компрессор состоит из нескольких ключевых элементов, обеспечивающих его эффективную и надежную работу.

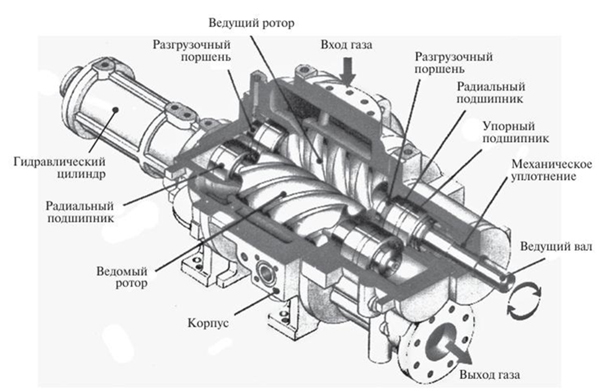

Устройство винтового компрессора фото

  1. Компрессорный блок винтового типа – ключевой компонент, включающий два ротора, главный и вспомогательный, которые вращаются согласованно, находясь в зацеплении друг с другом. Именно в этой секции осуществляется прямое сжатие воздушной массы.
  2. Электрический двигатель. Приводит в движение винтовой блок, обеспечивая вращение роторов.
  3. Система смазки (в маслозаполненных моделях). Обеспечивает смазку трущихся деталей винтового блока, отвод тепла, уплотнение зазоров между роторами.
  4. Система охлаждения. Поддерживает оптимальную температуру, предотвращая перегрев компрессора.
  5. Система фильтрации. Очищает воздух и масло от загрязнений, обеспечивая высокое качество сжатого воздуха и продлевая срок службы компрессора.
  6. Управляющая система регулирует функционирование компрессора, поддерживает установленный уровень давления и гарантирует предохранение от перегрузок и нештатных происшествий.
  7. Всасывающий фильтр. Очищает поступающий воздух от пыли и других загрязнений, предотвращая их попадание в винтовой блок.
  8. Маслоотделитель (в маслозаполненных моделях). Отделяет масло от сжатого воздуха, обеспечивая чистоту подаваемого воздуха.
  9. Ресивер. Емкость для хранения сжатого воздуха, обеспечивающая стабильность давления в системе.
  10. Шкаф управления. Содержит электронные компоненты для контроля и управления работой компрессора.

Как работает винтовой компрессор: принцип действия и схема

Принцип работы винтового компрессора основан на уменьшении объема между винтами роторов, что приводит к сжатию воздуха.

  1. В компрессорную установку воздух попадает, проходя через входной фильтр.
  2. Внутри рабочей области расположены два винтообразных ротора особой конфигурации, совершающие вращение в разные стороны.
  3. В процессе вращения, роторы захватывают воздушную массу и транспортируют её вдоль своей оси, при этом сокращая пространство между витками.
  4. По мере сокращения доступного объёма происходит компрессия воздуха, сопровождаемая ростом давления.
  5. Сжатый воздушный поток выталкивается из компрессорной области и направляется либо в ресивер, либо в сеть пневматических магистралей.


В маслозаполненных моделях в компрессорную камеру подается масло, которое уплотняет зазоры между роторами, отводит тепло и смазывает трущиеся детали. Затем масло отделяется от воздуха в маслоотделителе.

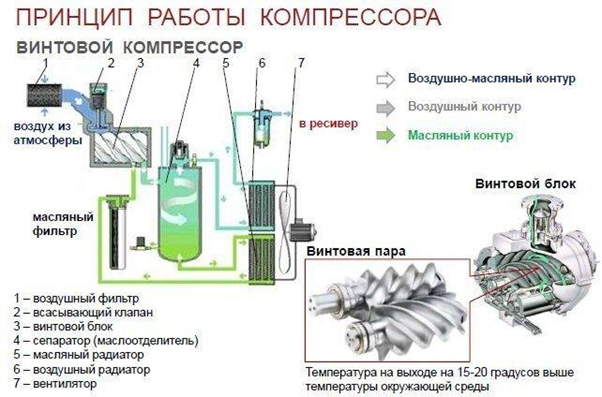

Винтовой компрессор: принцип действия и схема

Схема работы винтового компрессора следующая:

  • всасывающий фильтр;
  • винтовой блок (роторы);
  • маслоотделитель (в маслозаполненных моделях);
  • система охлаждения;
  • ресивер;
  • система управления.

Воздушные винтовые компрессоры: особенности эксплуатации

Эксплуатация воздушных винтовых компрессоров требует строгого соблюдения правил и рекомендаций для обеспечения безопасной и эффективной работы оборудования.

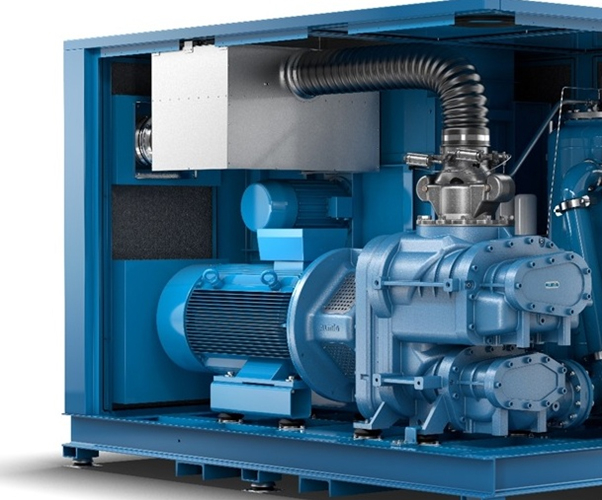

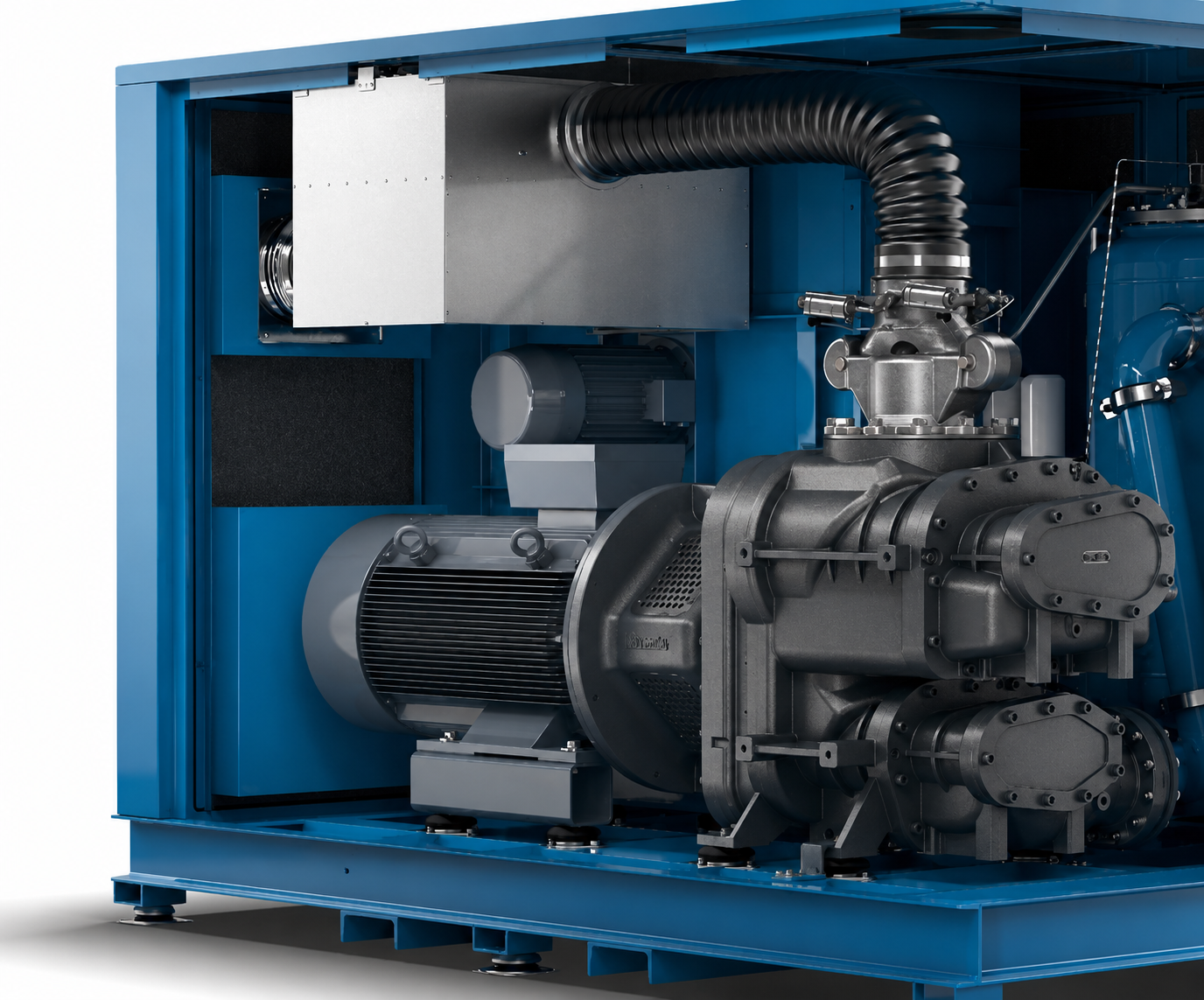

Воздушные винтовые компрессоры фото

  1. Регулярное техническое обслуживание. Своевременная замена фильтров, масла (в масляных моделях), проверка состояния ремней (в ременных моделях) и других компонентов.
  2. Контроль температуры. Постоянный мониторинг и предотвращение перегрева. В случае повышения температуры необходимо немедленно остановить компрессор и выявить причину.
  3. Поддержание чистоты. Поддержание чистоты компрессора и окружающего пространства для предотвращения попадания пыли и грязи в систему.
  4. Соблюдение рекомендаций производителя. Это касается правил эксплуатации и обслуживания компрессора.
  5. Контроль уровня масла (для маслозаполненных). Регулярная проверка и поддержание необходимых значений.
  6. Проверка давления. Контроль давления в системе и его настройка в соответствии с требованиями используемого оборудования.
  7. Квалифицированный персонал. Эксплуатация и обслуживание компрессора должны осуществляться обученным персоналом, знающим особенности его работы и требования безопасности.


Соблюдение этих рекомендаций обеспечит надежную и долговечную работу винтового компрессора, снизит риск возникновения аварийных ситуаций и сократит затраты на ремонт.

Маслозаполненные винтовые компрессоры: плюсы и минусы

Маслозаполненные винтовые компрессоры используют масло для смазки, охлаждения и уплотнения роторов в процессе сжатия воздуха. Их преимущества следующие:

  • высокая производительность: масло эффективно отводит тепло, позволяя компрессору работать на максимальную мощность;
  • долговечность: снижает трение между роторами, увеличивая срок службы;
  • низкий уровень шума: обеспечивается благодаря масляной смазке;
  • эффективное охлаждение: масло эффективно отводит тепло от роторов, предотвращая перегрев;
  • уплотнение: заполняет зазоры между роторами, обеспечивая более эффективное сжатие воздуха.

Маслозаполненные винтовые компрессоры фото

Но есть и некоторые недостатки маслозаполненных винтовых компрессоров. Так, возможен риск загрязнения воздуха маслом. Требуется регулярная замена масла и фильтров. Масляное оборудование имеет более высокую стоимость.

Безмасляные винтовые компрессоры: когда они нужны

Винтовые компрессоры, функционирующие без масла, исключают его применение в ходе компрессии воздушной массы. Данный эффект достигается благодаря использованию особых материалов и инженерных решений, гарантирующих смазывание и герметизацию роторных элементов. Такие компрессоры необходимы в областях, где требуется сжатый воздух высокой чистоты, без примесей масла.

  1. Медицина. Питание медицинского оборудования, требующего стерильного воздуха.
  2. Фармацевтика. Производство лекарственных препаратов, где недопустимо попадание масла.
  3. Продуктовый сектор: изготовление пищи, подразумевающее соблюдение строгих санитарных норм.
  4. Электронная сфера: выпуск микрочипов и прочих электронных деталей, где стерильность воздушной среды имеет первостепенное значение.
  5. Текстильное производство. Изготовление материи, где критически важно отсутствие следов масла.

Принцип работы безмасляного компрессора основан на сухом сжатии воздуха. При компрессии воздушной массы исключено применение масел и любых других смазочных материалов.

Рассмотрим, как работает безмасляный компрессор. Конструкция устройства включает в себя два ротора, которые вращаются в противоположных направлениях, сжимая воздух в камере сжатия. Важно, что они не соприкасаются друг с другом, что обеспечивает сухой принцип работы.

Стоит сказать и о том, как устроен безмасляный компрессор воздушный. Он состоит из нескольких основных компонентов:

  • винтовой блок;
  • электрический двигатель;
  • система охлаждения;
  • всасывающий фильтр;
  • система управления.

Безмасляные компрессоры имеют ряд преимуществ, включая отсутствие масла в сжатом воздухе, снижение затрат на обслуживание (поскольку не требует замены масла) и повышение безопасности (нет риска возгорания из-за масла). Но данные компрессоры обычно имеют более высокую стоимость и могут требовать более частого обслуживания других компонентов. Безмасляный поршневой компрессор, принцип работы которого также обеспечивать чистый воздух, использует поршневой механизм сжатия вместо винтов.

Обслуживание и ремонт винтовых компрессоров

Регулярное и качественное обслуживание винтового компрессора является залогом его долговечной и бесперебойной работы. Техническое обслуживание включает:

  • замена фильтров воздуха и масла (для моделей, использующих масляную систему);
  • замена смазочного материала (в масляных системах);
  • контроль состояния и установка новых приводных ремней (для моделей с ременным приводом);
  • проверку и очистку системы охлаждения;
  • проверку и настройку системы управления;
  • диагностику винтового блока;
  • проверку герметичности соединений.

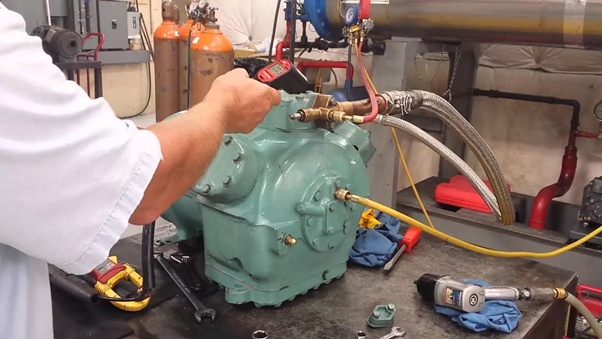

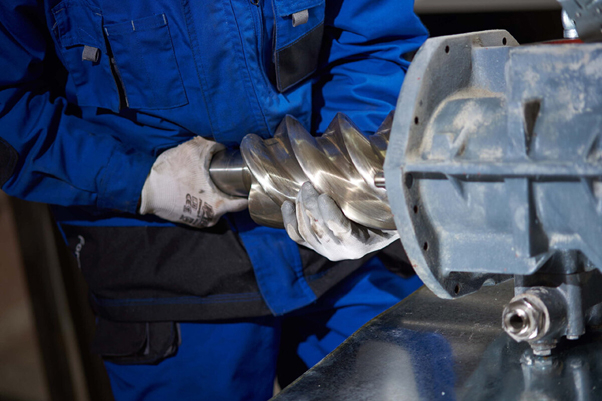

Обслуживание и ремонт винтовых компрессоров фото

Ремонт винтовых компрессоров может включать замену изношенных деталей, таких как роторы, подшипники, сальники и клапаны. Он должен быть своевременным, чтобы предотвратить более серьезные поломки и дорогостоящий ремонт.

Обслуживание компрессора важно доверять квалифицированным мастерам. Специалисты Торгового дома АЭРО не только проконсультируют по выбору оборудования, но и окажут услуги по его установке. Также они могут проводить техническое обслуживание для обеспечения безопасности и качественной работы компрессора.

Заключение: какой тип винтового компрессора выбрать

Выбор типа винтового компрессора зависит от конкретных требований производства.

  1. Маслозаполненные компрессоры – решение для предприятий, где требуется высокая производительность и не предъявляются строгие требования к чистоте воздуха.  Они подойдут для большинства промышленных применений, где важна надежность и долговечность оборудования. Благодаря эффективному охлаждению и смазке, маслозаполненные компрессоры способны выдерживать интенсивные нагрузки и продолжительные циклы работы.
  2. Безмасляные компрессоры – незаменимы в отраслях, где критически важна чистота сжатого воздуха. Медицина, фармацевтика, пищевая и электронная промышленность – некоторые сферы, где использование безмасляных компрессоров является обязательным условием. Несмотря на высокую стоимость и необходимость частого обслуживания, эти компрессоры обеспечивают соответствие самым строгим стандартам гигиены и безопасности.

При выборе винтового компрессора важно учитывать не только тип, но и другие ключевые характеристики, такие как производительность (объем сжатого воздуха в единицу времени), рабочее давление, мощность двигателя и наличие дополнительных опций (например, системы автоматического управления и мониторинга). Также следует обратить внимание на репутацию производителя и наличие сервисной поддержки в вашем регионе.

Не стоит забывать и об экономических аспектах. Необходимо оценить не только первоначальную стоимость оборудования, но и затраты на его эксплуатацию и обслуживание в течение срока службы. Учитывайте энергопотребление компрессора, стоимость расходных материалов (фильтры, масло), а также затраты на ремонт и техническое обслуживание.
