Воздушный ресивер — это накопительный резервуар для сжатого воздуха, без которого стабильная работа компрессорной установки практически невозможна. В статье разберём, какие задачи он решает, какие бывают виды и как правильно подобрать ресивер под своё оборудование.
Что такое воздушный ресивер и зачем он нужен
Ресивер — это стальной сосуд под давлением, который устанавливается между компрессором и пневматической сетью. Внешне выглядит просто: цилиндрический бак с патрубками, манометром и предохранительным клапаном.
Но его роль в системе куда важнее, чем кажется. Без ресивера компрессор вынужден работать практически непрерывно, реагируя на каждый скачок потребления воздуха. Это ведёт к быстрому износу, перегреву и частым поломкам. Особенно критично это для винтовых компрессоров — они не рассчитаны на частые пуски и остановки.
Основные функции ресивера
 |

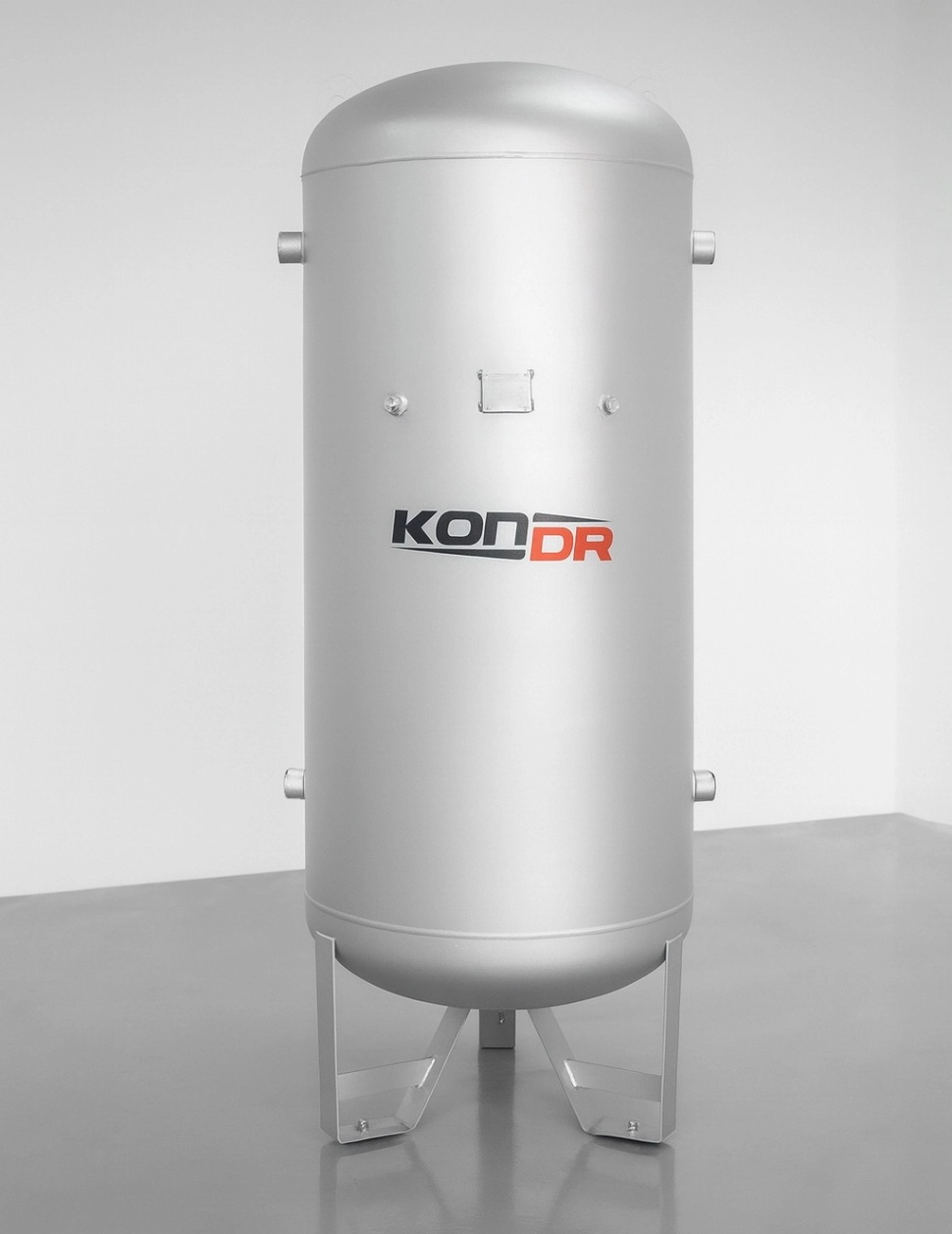

| Ресиверы оцинкованные KonDR |
Ресивер решает сразу несколько задач:
— Сглаживает пульсации давления — воздух от компрессора подаётся неравномерно, ресивер выравнивает поток и обеспечивает стабильное давление в сети. Это особенно важно для точного пневматического инструмента и автоматики.
— Накапливает запас сжатого воздуха — при пиковом потреблении система берёт воздух из ресивера, не нагружая компрессор сверх нормы. Компрессор включается реже и работает в комфортном режиме.
— Снижает количество пусков и остановок — чем больше объём ресивера, тем реже включается компрессор. Каждый пуск — это нагрузка на двигатель и износ деталей, поэтому сокращение числа пусков напрямую продлевает ресурс оборудования.
— Отделяет влагу и масло — в ресивере сжатый воздух охлаждается, конденсат оседает на стенках и удаляется через дренажный клапан. Это снижает нагрузку на осушитель и защищает пневмосеть от влаги.
Виды ресиверов
Ресиверы различаются по нескольким параметрам:
По расположению — вертикальные и горизонтальные. Вертикальные занимают меньше места на полу и лучше дренируют конденсат — конденсат стекает вниз к дренажному клапану естественным образом. Горизонтальные удобны там, где ограничена высота помещения.
По объёму — от небольших ресиверов для мастерских и автосервисов до крупных промышленных ёмкостей, рассчитанных на высокое потребление сжатого воздуха;
По исполнению — стандартные углеродистые, с антикоррозионным покрытием внутри (для влажного воздуха и агрессивных сред), нержавеющие (для пищевой, фармацевтической и химической промышленности, где недопустимо загрязнение воздуха продуктами коррозии).
Как выбрать ресивер по объёму
Общее правило: объём ресивера должен быть в 8-10 раз больше производительности компрессора в минуту. Например, для компрессора с подачей 500 л/мин оптимальный ресивер — от 500 литров.
Но это приблизительный расчёт. На практике учитывают несколько факторов:
— частоту и продолжительность пиковых нагрузок — если потребление воздуха резко возрастает в короткие промежутки, нужен больший объём;
— допустимое число включений компрессора в час — производители указывают этот параметр в документации;
— длину и объём трубопроводов пневмосети — длинные магистрали сами по себе являются дополнительным буфером давления.
При сомнениях лучше взять ресивер с запасом — избыточный объём не вредит работе системы, а нехватка приводит к частым включениям и ускоренному износу компрессора.
Требования к эксплуатации и безопасности
Ресивер — это сосуд под давлением, и относиться к нему нужно соответственно. В России ресиверы объёмом от 25 литров с давлением выше 0,07 МПа подлежат регистрации и периодическому техническому освидетельствованию согласно требованиям Ростехнадзора.
Основные требования при эксплуатации:
— установка предохранительного клапана, настроенного на максимально допустимое давление;
 |

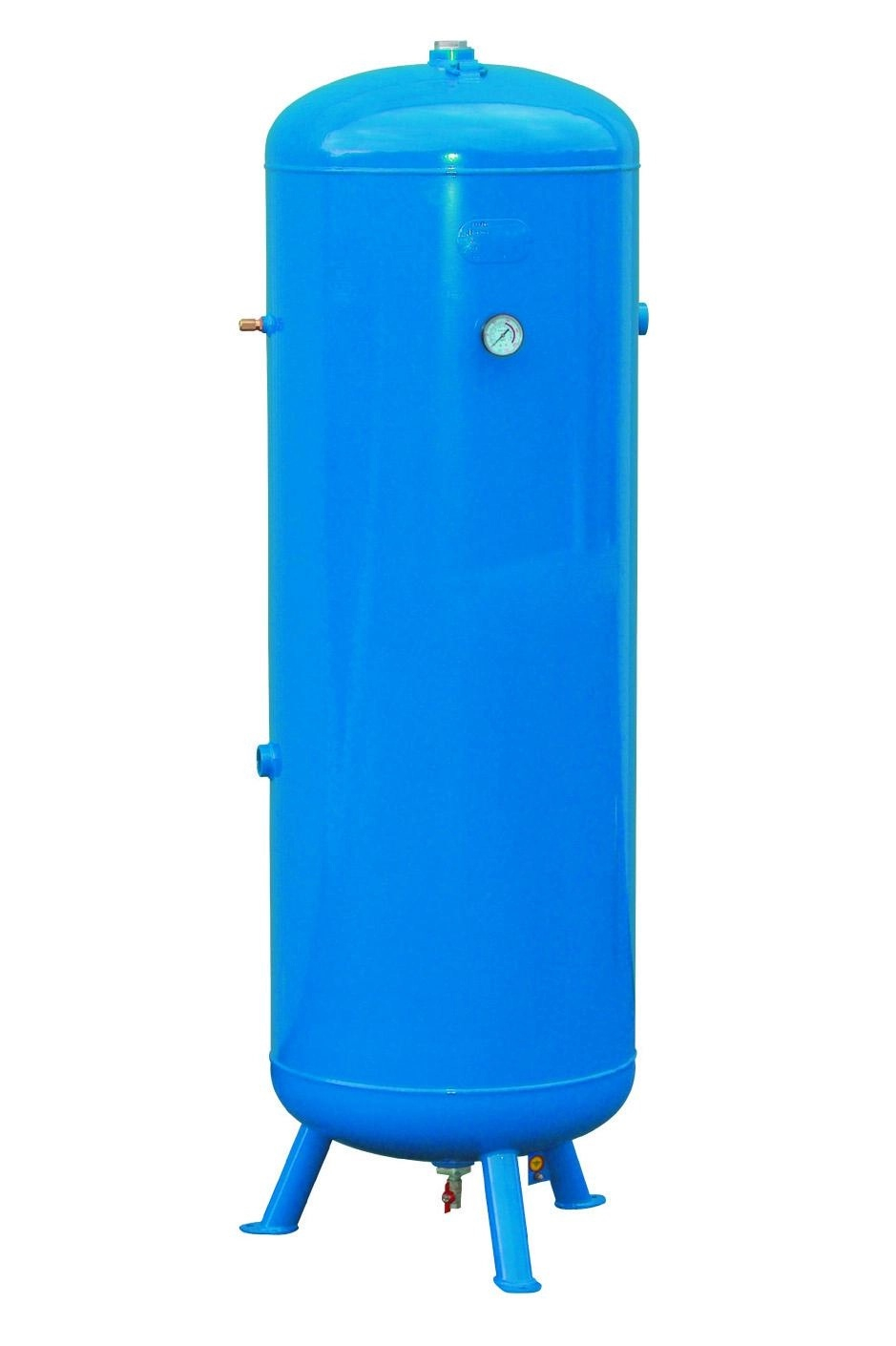

| Ресиверы Atlas Copco |
— наличие манометра и дренажного клапана для слива конденсата;
— регулярный визуальный осмотр на предмет коррозии и механических повреждений;
— гидравлические испытания раз в 8 лет для большинства типов ресиверов.
Эксплуатировать ресивер с истёкшим сроком освидетельствования запрещено — это грубое нарушение требований промышленной безопасности.
Обслуживание и проверка
Обслуживание ресивера несложное, но регулярное. Раз в смену или раз в день необходимо сливать конденсат через дренажный клапан. Накопившаяся вода ускоряет коррозию изнутри и попадает в пневмосеть, выводя из строя инструмент и автоматику.
Раз в год проводят визуальный осмотр сварных швов, состояния покраски и патрубков. При обнаружении ржавчины, вздутий или трещин ресивер немедленно выводится из эксплуатации. Разрушение сосуда под давлением — это серьёзная авария с непредсказуемыми последствиями.
На крупных объектах устанавливают автоматические дренажные клапаны — они сбрасывают конденсат без участия оператора по таймеру или поплавковому датчику.
Типичные ошибки при эксплуатации
Самая частая ошибка — игнорирование слива конденсата. Через несколько месяцев без дренажа внутри ресивера накапливается вода, начинается коррозия стенок, и ресивер приходит в негодность раньше срока.
Вторая ошибка — эксплуатация с неисправным предохранительным клапаном. Если клапан не срабатывает при превышении давления, ресивер может разрушиться. Клапан нужно проверять вручную раз в месяц.
Третья ошибка — подбор ресивера «на глаз», без учёта реального потребления воздуха. Слишком маленький объём не даёт нужного буфера, и компрессор работает в режиме постоянных пусков-остановок.
Заключение
Воздушный ресивер — это не просто бак, а важный элемент пневматической системы, который защищает компрессор от перегрузок, стабилизирует давление и продлевает ресурс всего оборудования. Правильный подбор объёма, соблюдение требований безопасности и регулярное обслуживание — залог надёжной работы системы долгие годы.
