| Производительность, м3/мин | 63,48 |
| Давление, бар | 12 |
| Мощность, кВт | 328 (каждый) |
| Уровень шума, дБ | 111 |
| Габаритные размеры, см | 606,0х244,0х259,0 |
| Вес, кг | 14500 |
Аналоги:
Винтовой компрессор ARIACOM SAX 3125C дизельный
Винтовой компрессор ARIACOM SAX 4030C дизельный

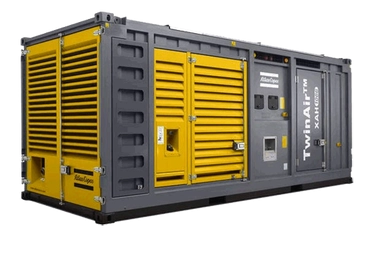

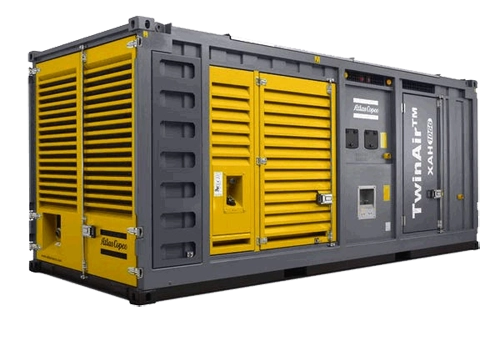

Компрессорная станция Атлас Копко XAH 1066 представляет собой систему из двух блоков компрессор + дизельный двигатель, каждый из которых имеет собственные системы управления и подачи топлива, блоки могут работать как совместно, так и независимо друг от друга.
Модель с давлением 12 бар и производительностью 63,48 м3/мин в контейнерном исполнении предназначена для эксплуатации на морских платформах для снабжения сжатым воздухом различного оборудования.
Особенности и преимущества
Контейнерное исполнение

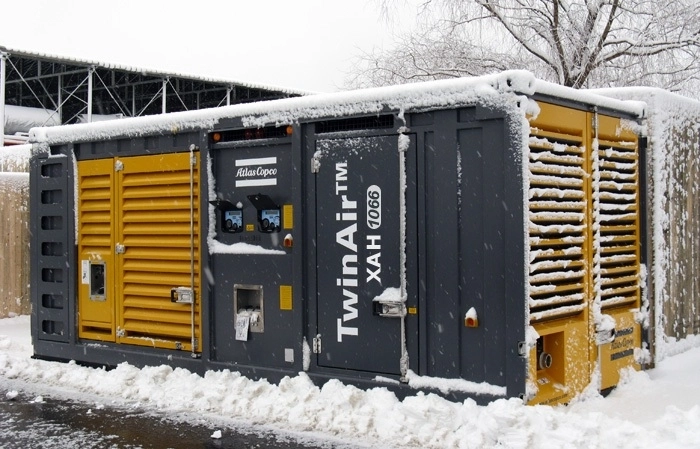

Компрессорная станция размещена в 20-ти футовом контейнере, имеющем стандартные габариты и специальное исполнение с дополнительным многослойным защитным покрытием для эксплуатации в суровых условиях.

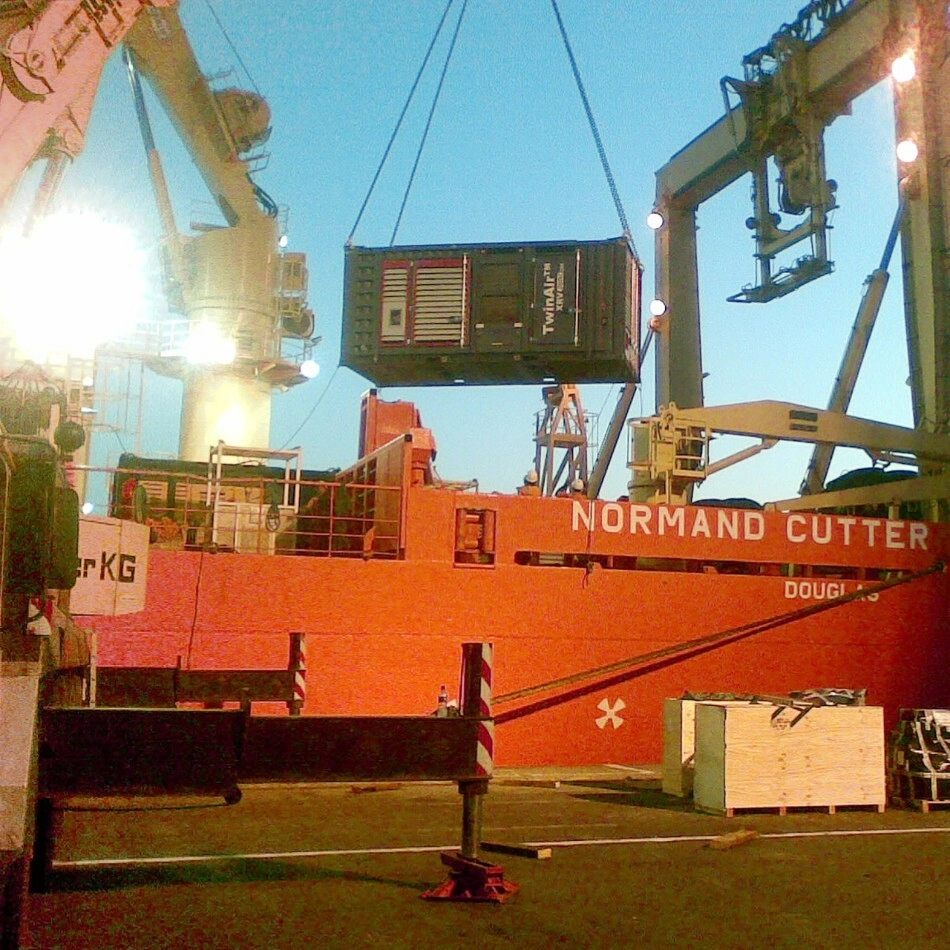

Для удобства разгрузо-погрузочных работ предусмотрены пазы под погрузчик и крепления для строп крана.
Системы управления и контроля
Управление осуществляется пневмоэлектрической системой, реагирующей на изменение рабочего давления в ресивере, которая дает команду на изменение числа оборотов двигателя и регулирует положение входного клапана.
Данные о работе компрессоров выводятся на дисплеи панелей управления, где также имеется главный манометр и указатель уровня топлива.
Удобство обслуживания
Для удобного доступа к обслуживаемым узлам станции предусмотрены сервисные дверцы, которые широко открываются.
Краны слива рабочих жидкостей — масло компрессора и двигателя, охлаждающая жидкость двигателя — выведены с торцевой стороны. Предусмотрена возможность промывки и очистки топливного бака.
Автономность системы позволяет работать до 11 часов на полной загрузке, при необходимости автономность может быть увеличена за счет подключения к внешнему топливному баку через специальные подключения.
|
Компрессор
|
||
|
Рабочее давление (избыточное)
|
бар
|
12
|
|
Производительность по ISO 1217 ed. 3. 1996
|
м3/мин
|
63,48
|
|
Количество компрессорных элементов
|
шт.
|
2
|
|
Количество ступеней сжатия (в каждом элементе)
|
шт.
|
1
|
|
Вынос масла на 100% мощности (каждый)
|
мг/час
|
3
|
|
Емкость маслянной системы (суммарно)
|
л
|
180
|
|
Мощность шума по 2000/14 ЕС
|
дБ(А)
|
111
|
|
Количество постов 3 дюйма
|
шт.
|
2
|
|
Максимальная наружная температура ***
|
°С
|
+50
|
|
Двигатель
|
||
|
Дизельный двигатель
|
CAT
|
|
|
Количество двигателей
|
шт.
|
2
|
|
Модель
|
C13
|
|
|
Нормы по выхлопу
|
Tier III
|
|
|
Число цилиндров
|
шт.
|
6
|
|
Мощность (каждый)
|
кВт
|
328
|
|
Число оборотов максимум
|
об/мин
|
1600
|
|
Число оборотов минимум
|
об/мин
|
1200
|
|
Расход топлива
|
||
|
- на максимальной мощности (суммарно)
|
кг/ч
|
137,6
|
|
Удельный расход топлива
|
г/ч
|
36,1
|
|
Система охлаждения
|
тип
|
Жидк.
|
|
Емкость топливных баков (суммарно)
|
литр
|
1800
|
|
Габариты и вес
|
||
|
Длина
|
мм
|
6060
|
|
Ширина
|
мм
|
2440
|
|
Высота
|
мм
|
2590
|
|
Вес рабочий
|
кг
|
14500
|
Опции устанавливаемые на данный компрессор (по заказу)
Опции подготовки воздуха
Разные опции
Дополнительный топливный фильтр с влагосепаратором
Зимний пакет для компрессоров с двигателем Caterpillar.
Искрогаситель и ограничитель максимальной скорости.
Исполнение "NORDIC" для зимней эксплуатации.
Предпусковой подогреватель с таймером (топливная горелка Eberspacher).
Система дистанционного мониторинга состояния компрессора COSMOS
Система оптимизации расхода топлива Fuel Xpert
Специальный цвет по желанию заказчика.
