Производительность, м3/мин | 2,5 |
Давление, бар | 7 |
Мощность, кВт | 26,5 |
Уровень шума, дБ | - |
Габаритные размеры, см | на шасси 224х134,5х140 |
Вес, кг | с шасси <750 |

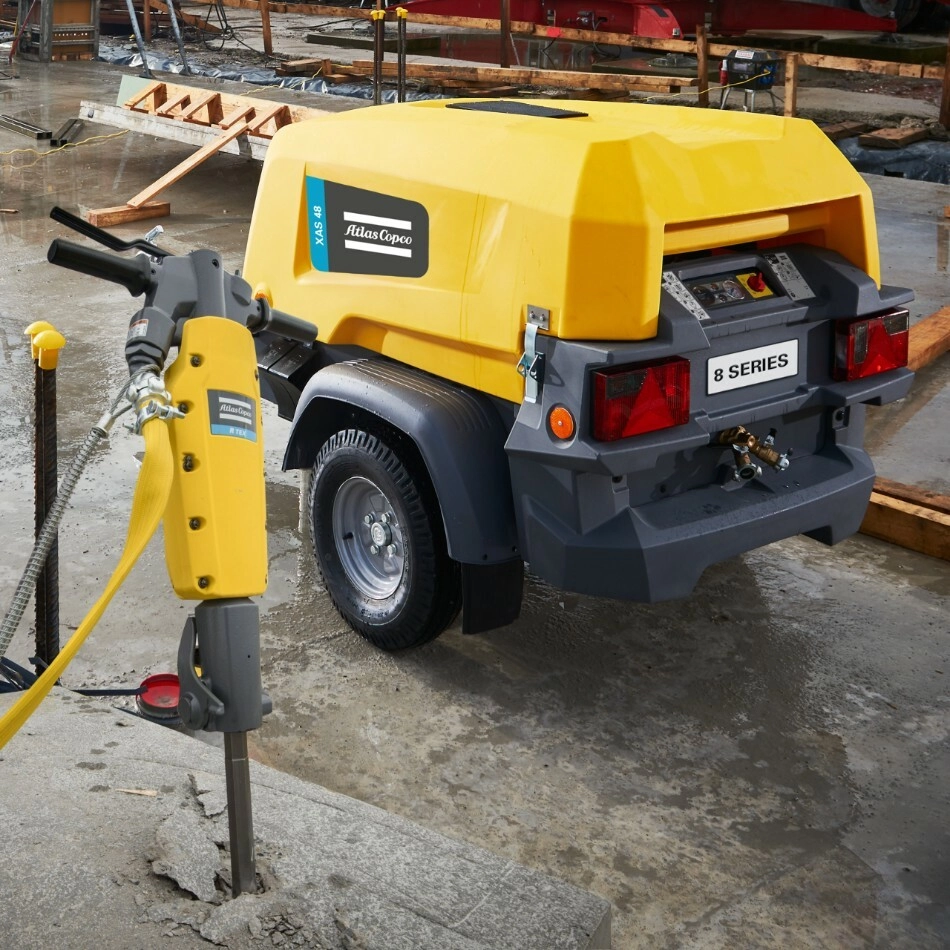

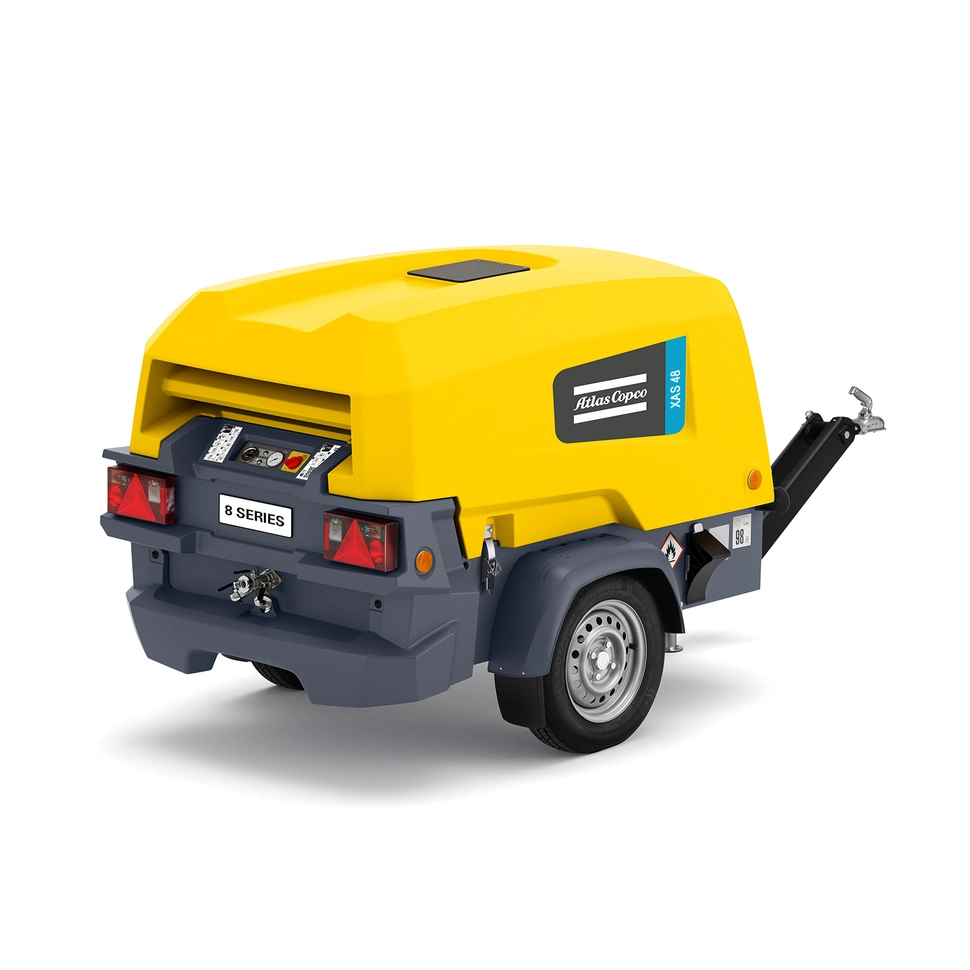

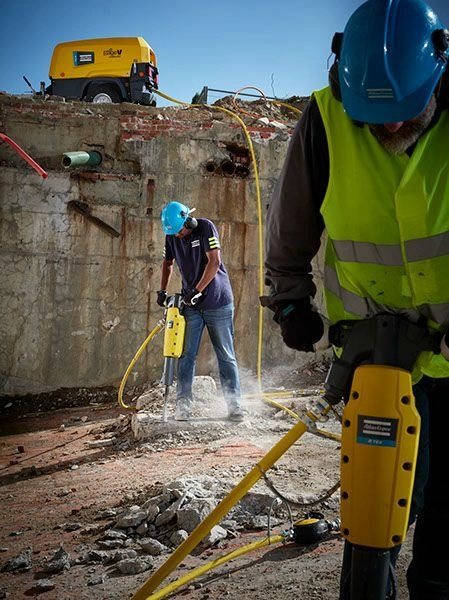

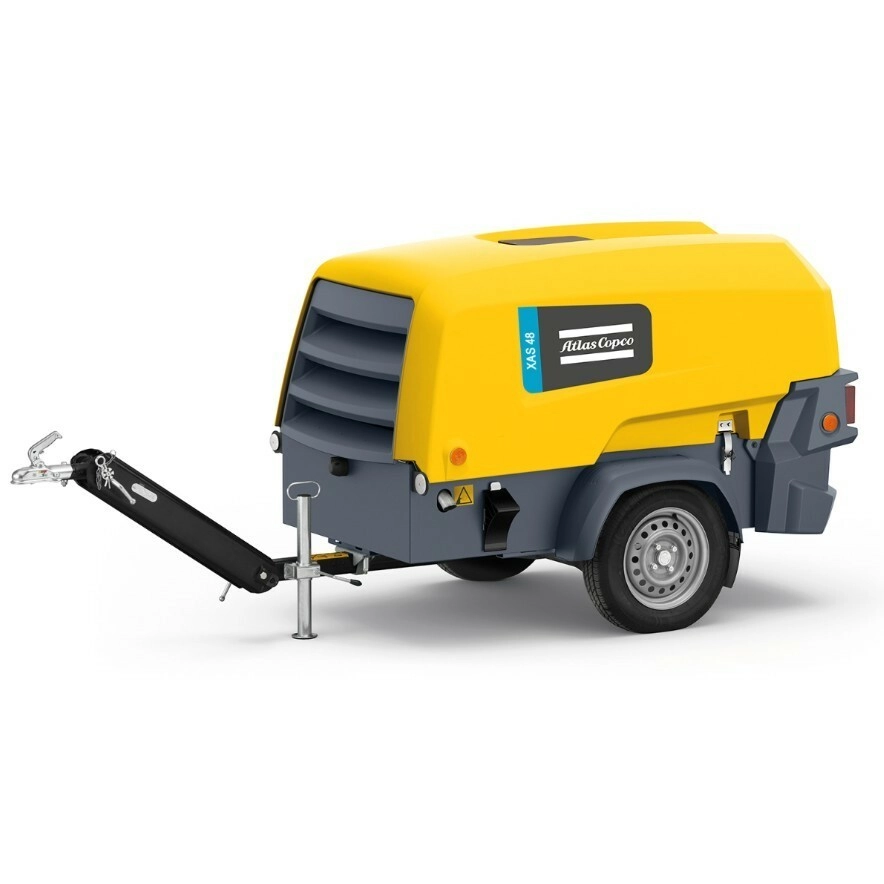

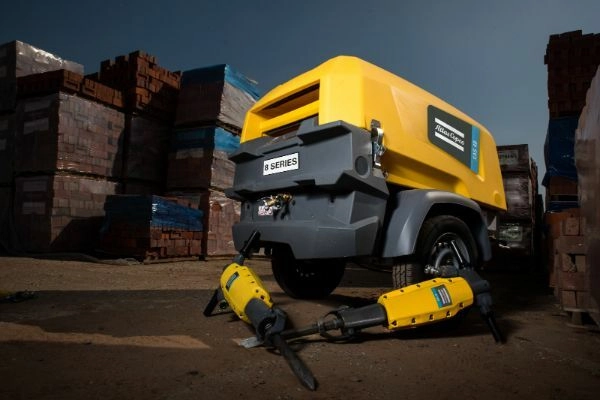

Дизельный компрессор XAS 48 с давлением 7 бар и производительностью 2,8 м3/мин - надежный и компактный источник сжатого воздуха, который отлично подойдет для питания различного пневматического инструмента.

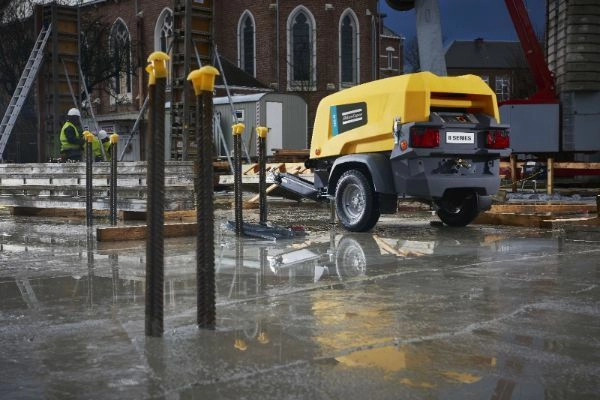

Компрессор модели XAS 48 подойдет для строительных объектов с тяжелыми условиями эксплуатации благодаря сверхпрочному кожуху из линейного полиэтилена, металлическому основанию с тройной антикоррозийной защитой, а также надежному дизельному двигателю Kubota. Кроме того, за счет инновационной конструкции винтового элемента инженерам Атлас Копко удалось значительно сократить удельный расход топлива.

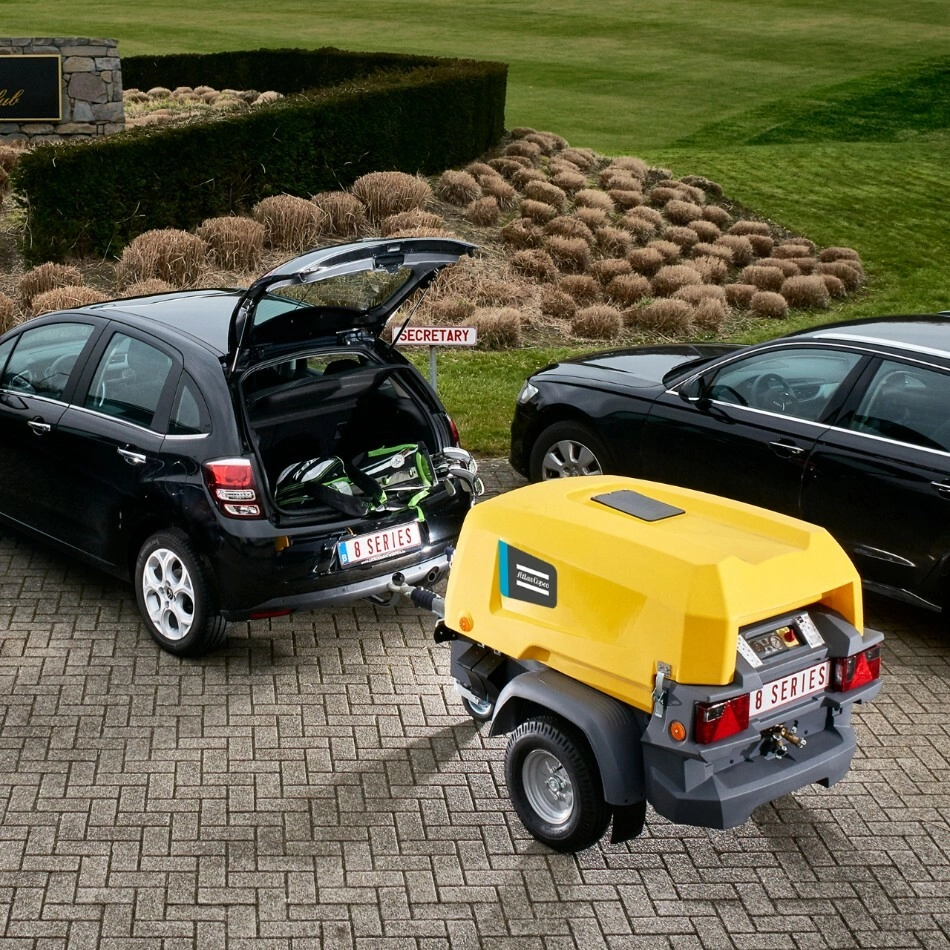

Для модели XAS 48 доступны различные варианты комплектации: на шасси или опорах, а также опции подготовки воздуха. На компрессоры в исполнении на шасси выдается ПТС, что позволяет зарегистрировать его как прицеп в ГИБДД и перевозить за автомобилем. Вес модели XAS 48 составляет 500 кг, поэтому водителю, который осуществляет его буксировку, не требуются права категории ВЕ / СЕ.
Преимущества дизельного компрессора Atlas Copco XAS 48
- Соединение двигателя и винтового элемента без использования муфт и ремней обеспечивает его надежность.
- Компактные габариты позволяют устанавливать компрессор XAS 48 без шасси поперек кузова ГАЗели, усовершенствованная система охлаждения исключает риск перегрева двигателя.
- Новая конструкция винтового элемента позволила снизить удельный расход топлива на 12%.
- Прочный кожух из линейного полиэтилена и металлическое основание с тройным антикоррозийным покрытием.
- Вес компрессора в максимальной комплектации 500 кг, что позволяет осуществлять его буксировку водителям без удостоверения категории ВЕ / СЕ.

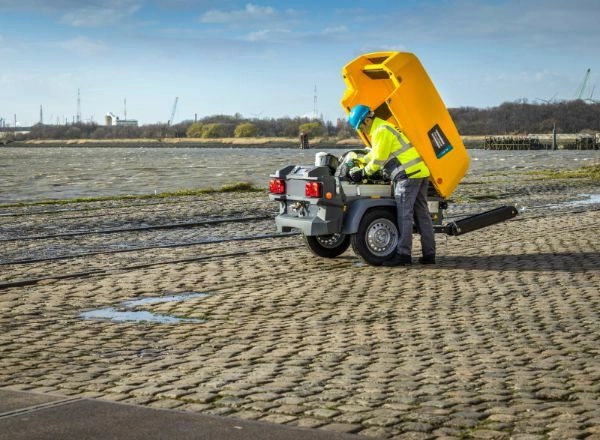

- Удобный слив масел двигателя и компрессора, а также внешний маслосепаратор позволили сократить время, которое требуется на выполнение ТО - теперь в среднем потребуется не более 1 часа.
- Обслуживание компрессора XAS 48 выполняется 1 раз в 2 года или 1 раз в 1000 моточасов - что наступит раньше. Минимальный вынос компрессорного масла позволяет не доливать его между ТО.
Технические характеристики:
Рабочее давление (избыточное) | бар | 7 |
Производительность по ISO 1217 ed. 3. 1996 | м3/мин | 2,5 |
Количество ступеней сжатия | шт. | 1 |
Мощность генератора | кВА | 6,5 |
Емкость масляной системы компрессора | л | 5,5 |
Вынос масла на 100% мощности | мг/час | |
Мощность шума по 2000/14 ЕС | дБ(А) | - |
Шумовое давление по ISO 2151 на 7 метрах | дБ(А) | - |
Количество постов 3/4 дюйма | шт. | 3 |
Количество постов большого диаметра | шт. | - |
Максимальная наружная температура | °С | +50 |
Двигатель | ||
Производитель | Kubota | |
Модель | V1505 | |
Нормы по выхлопу | Tier III | |
Число цилиндров | шт. | 3 |
Мощность | кВт | 26,5 |
Число оборотов максимум | об./мин | 3000 |
Число оборотов минимум | об./мин | 2000 |
Расход топлива | ||
на максимальной мощности | кг/ч | 6,44 |
на холостом ходу | кг/ч | 2,57 |
Тип системы охлаждения | жидкостное | |
Емкость системы охлаждения | л | |
Емкость масляной системы | л | 3,6 |
Емкость топливного бака | л | 60 |
Габариты и вес | ||
Длина с регулируемым дышлом (транспортная) | мм | 2240 |
Ширина на шасси | мм | 1345 |
Высота на шасси | мм | 1400 |
Длина без шасси | мм | 1940 |
Ширина без шасси | мм | 1160 |
Высота без шасси | мм | 1050 |
Вес рабочий с шасси | кг | 750 |
Вес рабочий без шасси | кг | 650 |
Сертификаты, справки и документация на дизельный компрессор Atlas Copco XAS 48
- LLOYD,S ISO 9001, ISO14001 сертификаты контроля качества и экологичности производства.
- Соответствие стандартам по содержанию выхлопных газов 2004/26/EU Level IIIA и EPA Tier III.
- Соответствие стандарту по уровню шума для стран ЕС (действует с 1 января 2006 года).
- Декларация соответствия ТР ТС.
- Инструкция по эксплуатации на компрессор и двигатель на русском языке.
- Каталог запасных частей.
Базовое исполнение дизельного компрессора XAS 48
Компрессор XAS 48 имеет одноступенчатый винтовой маслозаполненный элемент производства Atlas Copco Airtec, который приводится в движение через гибкую резиновую неразъемную муфту дизельным двигателем Kubota. Компрессор смонтирован на прочном металлическом основании с тройным антикоррозийным покрытием и защищен прочным кожухом из линейного полиэтилена Hard Hat. Кожух легко открывается, обеспечивая удобный доступ ко всем обслуживаемым узлам, а при необходимости боковые панели могут быть быстро демонтированы. Сжатый воздух поступает к потребителю через 2 выходных патрубка 3/4".
Оснащен генератором на 6,5 кВА с напряжением на 230 В или 400 В для подключения электроинструмента. Допускается параллельная работа компрессора и генератора.
Системы управления и контроля дизельного компрессора XAS 48
Управление осуществляется клапанами, реагирующими на изменение рабочего давления в маслосепараторе. При увеличении потребности в сжатом воздухе со стороны потребителя система управления улавливает падение давления на выходе из компрессора и дает команду на увеличение числа оборотов двигателя и открытие входного клапана. При уменьшении потребности в сжатом воздухе система улавливает увеличение рабочего давления и снижает число оборотов двигателя и перекрывает входной клапан. Таким образом, система управления обеспечивает точное соответствие произведенного сжатого воздуха потребленному. Рабочее давление устанавливается с помощью регулировочного клапана.
Система управления дизельного компрессора XAS 48 обеспечивает предупреждение пользовател об аварийной ситуации и, если причина не будет устранена, производит останов компрессора.
Аварийный останов производится в следующих случаях:
- высокая температура воздуха на выходе из компрессора;
- отклонение от нормы давления компрессорного масла;
- высокая температура охлаждающей жидкости;
- низкое давление масла двигателя;
- низкий уровень охлаждающей жидкости.
Разные опции
- Картридж безопасности серии 8
- Охладитель-влагоотделитель и донагреватель серии 8
- Охладитель-влагоотделитель серии 8
- Система защиты от завоздушивания серии 8
- Система зимний пакет серии 8
- Снижение затрат на обслуживание серии 8
- Удобство эксплуатации серии 8
- Удобство транспортировки серии 8
- Высокая надежность серии 8
- Защит от коррозии серии 8
- Дополнительный топливный фильтр серии 8
- Цвет на выбор заказчика
