Производительность, м3/мин | 22,5 |
Давление, бар | 10,3 |
Мощность, кВт | 186 |
Уровень шума, дБ | 72 |
Габаритные размеры, см | на шасси 550,8х198,8х209,4 |
Вес, кг | с шасси 3400 |

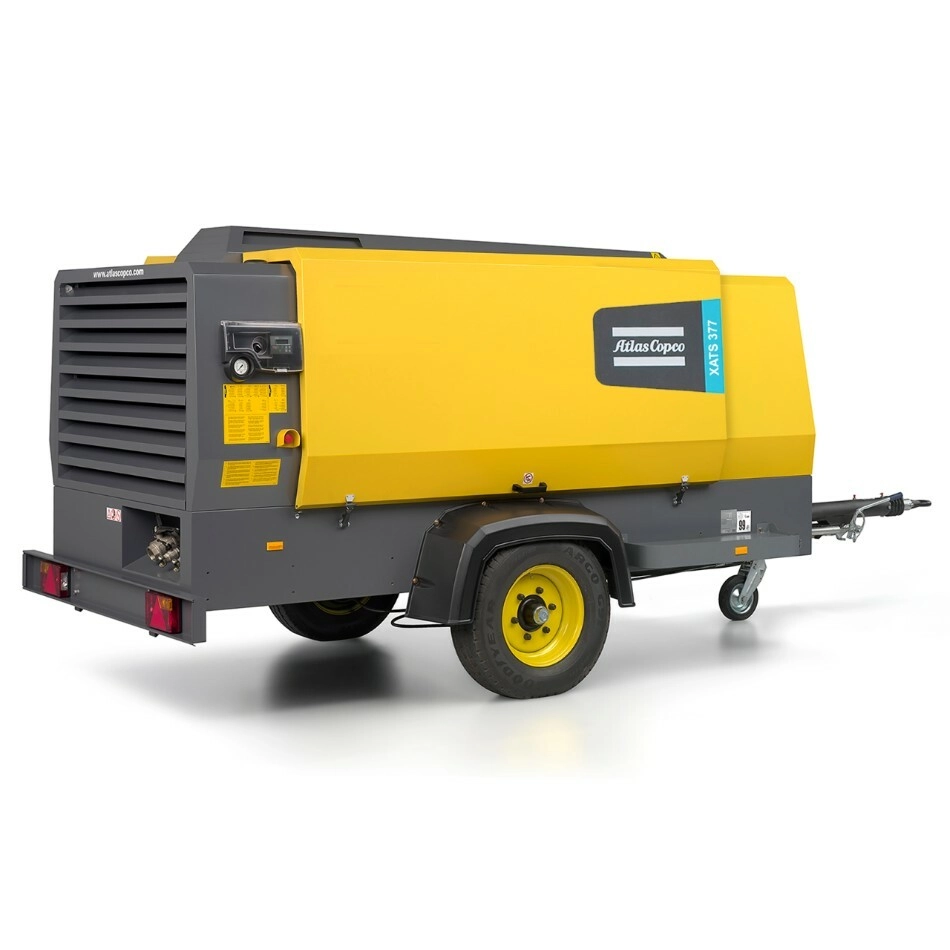

Дизельный компрессор Атлас Копко XATS 377 c давлением 10,3 бар и производительностью 22,5 м³/мин предназначен для снабжения сжатым воздухом абразивоструйного и покрасочного оборудования. Компрессоры оснащаются дизельными двигателями Caterpillar и демонстрируют отличные рабочие характеристики. Большой топливный бак обеспечивает целую смену работы компрессора без дозаправки. Опционально предлагаются системы для осушения и фильтрации воздуха.
Особености и преимущества
Высокое качество и надежность
Компрессор оснащен одноступенчатым винтовым маслозаполненным компрессорным элементом Atlas Copco, винты которого уравновешены, что обеспечивает низкий уровень шума и вибрации. Отсутствие впускных и выпускных клапанов способствует повышению надежности работы. Винтовой элемент обеспечивает постоянную производительность в течение всего срока службы, а его техническое обслуживание ограничивается заменой компрессорного масла и фильтров.
Дизельный двигатель Caterpillar с электронной системой впрыска топлива оснащен турбонаддувом с регулируемой производительностью и интеркуллером. Топливная система двигателя надежно защищена от воды и загрязнений, присутствующих в топливе низкого качества, высокоэффективной системой фильтрации.
Системы регулирования и контроля
Компрессор оснащен системой PACE, которая реагирует на изменения потребления сжатого воздуха увеличением или снижением оборотов двигателя, что снижает затраты мощности двигателя и расход топлива. Эффективное рабочее давление в рамках заявленного диапазона легко устанавливается с помощью панели управления. Переключатель на два предустановленных значения для быстрого изменения рабочего давления, что особенно важно при бурении. Контроллер Xc2003 имеет класс защиты IP 65 и подходит для эксплуатации в самых сложных погодных условиях. Кнопка аварийного останова.
Удобство сервисного обслуживания

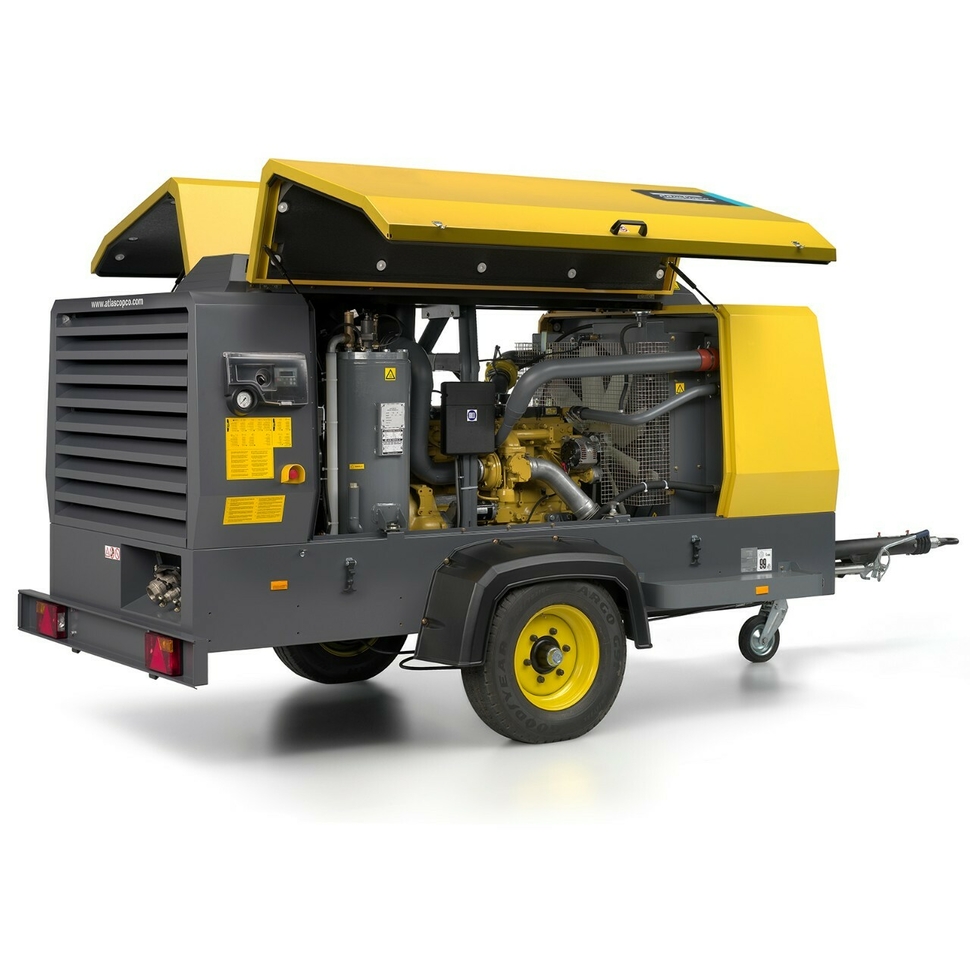

Боковые панели корпуса откидываются вверх, открывая удобный доступ для обслуживания.
Сервисные интервалы 500 моточасов или 1 раз в год.
Компрессор
|
||
Рабочее давление (избыточное)
|
бар
|
10,3
|
Производительность по ISO 1217 ed. 3. 1996
|
м3/мин
|
22,5
|
Количество ступеней сжатия
|
шт.
|
1
|
Емкость масляной системы компрессора
|
литр
|
52
|
Расход компрессорного масла на 100% мощности, менее
|
г/час
|
4,05
|
Мощность шума по 2000/14 ЕС
|
дБ(А)
|
100
|
Шумовое давление по ISO 2151 на 7 метрах
|
дБ(А)
|
72
|
Количество постов 2 дюйма
|
шт.
|
1
|
Максимальная наружная температура ***
|
°С
|
+50
|
Двигатель
|
||
Дизельный двигатель
|
CAT
|
|
Модель
|
C 7.1
|
|
Нормы по выхлопу
|
Tier III
|
|
Число цилиндров
|
шт.
|
6
|
Мощность
|
кВт
|
186
|
Число оборотов максимум
|
об/мин
|
2000
|
Число оборотов минимум
|
об/мин
|
1300
|
Расход топлива
|
||
на 100% мощности
|
кг/час
|
39,7
|
на холостом ходу
|
кг/час
|
17,6
|
Система охлаждения
|
тип
|
Жидк.
|
Емкость системы охлаждения
|
литр
|
49
|
Емкость масляной системы
|
литр
|
26
|
Емкость топливного бака
|
литр
|
293
|
Габариты и вес
|
||
Длина с регулируемым дышлом
|
мм
|
5508
|
Длина с нерегулируемым дышлом
|
мм
|
5074
|
Ширина на шасси
|
мм
|
1988
|
Высота на шасси
|
мм
|
2094
|
Длина без шасси
|
мм
|
3350
|
Ширина без шасси
|
мм
|
1575
|
Высота без шасси
|
мм
|
1514
|
Вес рабочий с шасси
|
кг
|
3400
|
Опции устанавливаемые на данный компрессор (по заказу).
Опции шасси
Исполнение компрессора без шасси (для монтажа в грузовик).
Опорная пята.
Опоры для компрессора (стационарно)
Полная дорожная сигнализация
Прицепное буксировочное соединение
Регулируемое по высоте дышло.
Тормоза наката
Опции подготовки воздуха
Дополнительный воздушный фильтр безопасности.
Магистральный и угольный фильтры.
Обводной клапан охладителя.
Охладитель и влагоотделитель.
Охладитель, влагоотделитель и донагреватель.
Разные опции
Дополнительный топливный фильтр с влагосепаратором
Зимний пакет для компрессоров с двигателем Caterpillar.
Искрогаситель и ограничитель максимальной скорости.
Система дистанционного мониторинга состояния компрессора COSMOS
Система оптимизации расхода топлива Fuel Xpert
Специальный цвет по желанию заказчика.
Опциональная гибкость дизельных компрессоров Атлас Копко
