QAS 125 Atlas Copco - дизельная электростанция (генератор)

цена по запросу В корзину

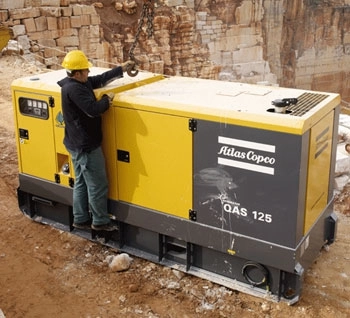

Генератор Atlas Copco QAS 125
  • Генератор Atlas Copco QAS 125
  • Генератор Atlas Copco QAS 125
скачать
инструкцию
Характеристики
Напряжение, В 400
Номинальная мощность, кВт 100
Мощность двигателя, л.с. 153,63
Тип стартера электростартер
Вид топлива дизель
Объем топливного бака, л 313
Вес, кг 2178

Электростанция QAS 125 предназначена для снабжения электричеством строительных объектов, промышленных предприятий, жилых и складских комплексов, больниц и других объектов.
Генератор изготовлен в прочном всепогодном (с IP54) шумопоглощающем корпусе из оцинкованной стали и окрашенным порошковым методом с последующей термической обработкой, предотвращающей коррозию. Применение уникальных технических решений, гарантирует запуск генератора при температуре окружающей среды от -25 °С до +40 °С и на высоте 1000 метров над уровнем моря без потерь по мощности.

Электростанция предназначена для установки вне помещения при любых погодных условиях и на неподготовленную поверхность (без фундамента) с углом отклонения от горизонта до 15 градусов. Для удобства погрузочно-разгрузочных работ корпус оборудован подъемной проушиной, а опорная рама – пазами для вилочного погрузчика и салазками для буксирования волоком.

Благодаря отличным шумопоглощающим способностям (шумовое давление по ISO 2151 на 7 метрах до 70 дБ) генератор можно устанавливать в непосредственной близости от потребителя, а нормы по выхлопам отвечают самым последним требованиям.

Приборная панель

Приборная панель оборудована тремя амперметрами, вольтметром с селекторным переключателем фаз, тахометром/частотомером, панелью управления Qc с ЖК-дисплеем, пусковым переключателем, переключателем частоты 50/60 Гц, потенциометром подстройки частоты, лампой освещения, 4-полюсным защитным автоматическим выключателем, на выходе генератора, распределительной клеммной колодкой для подключения силовых кабелей и кнопкой аварийной остановки.

В стандартной комплектации дизель-генератор оборудован:

  • дизельным четырехтактным шестицилиндровым двигателем Cummins 6BTAA5.9-G2 (Швеция);
  • синхронным бесщеточным генератором переменного тока Leroy Somer LSA44.2 S7, допускающим 300%-ную перегрузку в течение 20 секунд;
  • защитным реле утечки на «землю» с диапазоном регулировки 0,025…25 А;
  • системой водяного охлаждения с мощным осевым вентилятором;
  • системой фильтрации топлива с предварительным влагоотделением;
  • автоматическим регулятором напряжения по 3-м фазам с точностью регулировки ± 1%;
  • электронным регулятором скорости вращения (частоты) с точностью регулировки ± 0,25%;
  • встроенным запирающимся топливным баком емкостью 313 литров;
  • дренажным масляным насосом;
  • гибким дренажным шлангом для охлаждающей жидкости;
  • системой шумоглушения, обеспечивающей уровень шума 70 дБА на расстоянии 7 метров при 75% нагрузке;
  • металлическим штырем для заземления генератора при работе в полевых условиях;
  • системами защиты по высокой температуре охлаждающей жидкости, низкому давлению масла и низкому напряжению на выходе генератора переменного тока.

Таблица Ухудшений выходных характеристик генератора от условий эксплуатации.

Высота, м Температура, °C
0 10 20 35 40 45 50
0 100 100 100 100 100 95 90
500 100 100 100 100 100 95 90
1000 100 100 100 100 100 95 90
1500 95 95 95 95 95 90 85
2000 90 90 90 90 90 80 80
2500 85 85 85 85 85 75 75
3000 85 85 85 80 85 75 75
3500 80 80 80 75 75 65 65
4000 70 70 70 70 70 65 65

УСЛОВИЯ ЭКСПЛУАТАЦИИ

  • Максимальная рабочая температура окружающей среды + 50°C.
  • Минимальная температура гарантированного запуска - 15°C (без подогревателя охлаждающей жидкости).
  • Минимальная температура гарантированного запуска с подогревателем охлаждающей жидкости - 25°C (поставляется по заказу).
  • Максимальная влажность окружающей среды 85%.
  • Максимальная высота эксплуатации над уровнем моря 4000 м.
  • Стандартная комплектация

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

  • Для уверенного запуска двигателя, при сильных минусовых температурах, на генератор возможно установить устройство подогрева охлаждающей жидкости. Данное устройство встраивается в масляный поддон двигателя и поддерживает температуру масла в районе 39-48 градусов. Запитывание производится от сети 220 В.

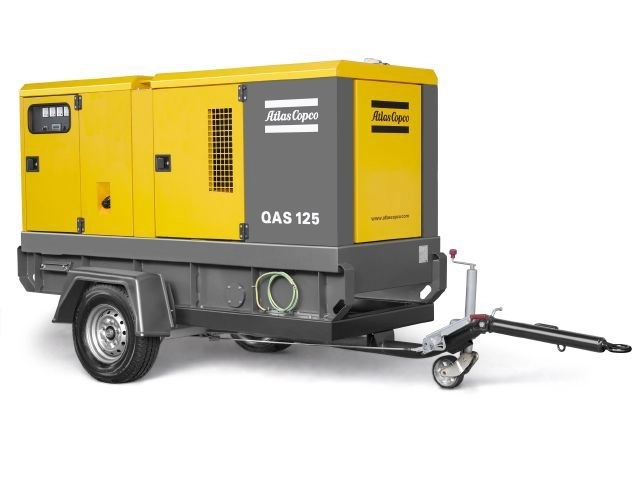

  • Электростанцию Atlas Copco QAS 125 возможно заказать на дорожном шасси. В данном случае генератор устанавливается на дорожное шасси, комплектуется полной дорожной сигнализацией (стоп сигналы, поворотники, отражатели света, подсветка номерного знака), регулируемым по высоте дышлом.
  • Дополнительный встроенный топливный бак. Это позволяет значительно повысить автономность генератора. Данная опция невозможна при заказе генератора QAS 125 на дорожном шасси. Дополнительный бак находится между основным баком и салазками. Заправка электростанции осуществляется через основную горловину.
  • Разъем для подключения к внешнему топливному баку представляет собой кран с разъемом для подключения топливной магистрали от внешней топливной емкости. Кран переключает подачу топлива в двигатель либо из встроенного топливного бака дизель-генератора, либо из внешней топливной емкости.
  • Дизельную электростанцию Atlas Copco QAS 125 возможно окрасить в любые два цвета по желанию заказчика. Это удобно для формирования корпоративного цвета, уменьшает возможность кражи генератора. Окраска производится поверх желтой (базовой) краски на заводе.
  • Панель управления Atlas Copco Qc 2002. Данная панель позволяет работать электростанции как резервный источник электропитания при падении напряжения в основной.

Дизельная электростанция (генератор) Atlas Copco QAS 125 поставляется в комплектация с шасси или без него.
Имеются версии с частотой тока 50 или 60 Гц.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение 400 В
Мощность при постоянной нагрузке (PRP) при 50 Гц 125 кВА / 100 кВт
Мощность при резервной нагрузке (LTP) при 50 Гц 137 кВА / 109 кВт
Коэффициент мощности 0,8
Номинальный ток при постоянной нагрузке 180,4 А
Способность мгновенного приема нагрузки:
с падением частоты более 5% 100%
с падением частоты не более 5% 75% (78,75 кВт)
Емкость топливного бака 313 л
Топливная автономность при максимальной загрузке 11,2 час
Уровень звукового давления на расстоянии 7 метров при 75% нагрузке 70 дБА
Расход топлива:
0% мощности 3,63 кг/час
50% мощности 12,42 кг/час
75% мощности 17,56 кг/час
100% мощности 23,17 кг/час
Удельное потребление топлива при 100% загрузке 0,23 кг/кВт ч
Двигатель:
Модель двигателя Volvo Penta TAD730 GE
Мощность 113 кВт
Охлаждение водяное
Число цилиндров 6
Рабочий объем двигателя 7,15 л.
Подача воздуха в камеру сгорания турбонаддув с интеркулером
Управление скоростью вращения электронное
Система впрыска топлива прямой впрыск
Емкость масляной системы 23 л.
Емкость системы охлаждения 27 л.
Напряжение боровой сети генератора 12 В
Обороты двигателя 1500 об/мин
Расход масла двигателя 0,1 л/час
Норма по выхлопу EU STAGE II
Генератор Leroy Somer
Модель LSA 44.2 S7
Степень защиты IP23
Класс изоляции обмоток статора Н (высший)
Класс изоляции обмоток ротора Н (высший)
Габаритные размеры и вес:
ДхШхВ 3378х1180х1618 мм
Вес сухой / рабочий 2178 кг/ 2486 кг
Защита от утечки токов:
Реле утечки на землю 0,03-30 А
Контроль сопротивления изоляции 10-100 кОм
