Дизельная электростанция (генератор) Atlas Copco QAS 100

цена по запросу В корзину

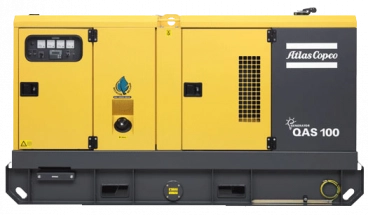

Генератор Atlas Copco QAS 100
  • Генератор Atlas Copco QAS 100
  • Генератор Atlas Copco QAS 100
  • Генератор Atlas Copco QAS 100
  • Генератор Atlas Copco QAS 100
  • Генератор Atlas Copco QAS 100
Характеристики
Напряжение, В 400
Номинальная мощность, кВт 80
Мощность двигателя, л.с. 121
Тип стартера электростартер
Вид топлива дизель
Объем топливного бака, л 230
Вес, кг 1730

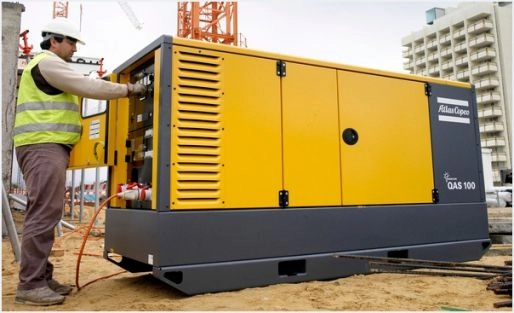

Электростанция QAS 100 предназначена для снабжения электричеством строительных объектов, промышленных предприятий, жилых и складских комплексов, больниц и других объектов.
Генератор изготовлен в прочном всепогодном (с IP54) шумопоглощающем корпусе из оцинкованной стали и окрашенным порошковым методом с последующей термической обработкой, предотвращающей коррозию. Применение уникальных технических решений, гарантирует запуск генератора при температуре окружающей среды от -25 °С до +30 °С и на высоте 1000 метров над уровнем моря без потерь по мощности.

Электростанция предназначена для установки вне помещения при любых погодных условиях и на неподготовленную поверхность (без фундамента) с углом отклонения от горизонта до 15 градусов. Для удобства погрузочно-разгрузочных работ корпус оборудован подъемной проушиной, а опорная рама – пазами для вилочного погрузчика и салазками для буксирования волоком.

Благодаря отличным шумопоглощающим способностям (шумовое давление по ISO 2151 на 7 метрах до 70 дБ) генератор можно устанавливать в непосредственной близости от потребителя, а нормы по выхлопам отвечают самым последним требованиям.

Приборная панель

Приборная панель оборудована тремя амперметрами, вольтметром с селекторным переключателем фаз, тахометром/частотомером, панелью управления Qc с ЖК-дисплеем, пусковым переключателем, переключателем частоты 50/60 Гц, потенциометром подстройки частоты, лампой освещения, 4-полюсным защитным автоматическим выключателем, на выходе генератора, распределительной клеммной колодкой для подключения силовых кабелей и кнопкой аварийной остановки.

В стандартной комплектации дизель-генератор оборудован:

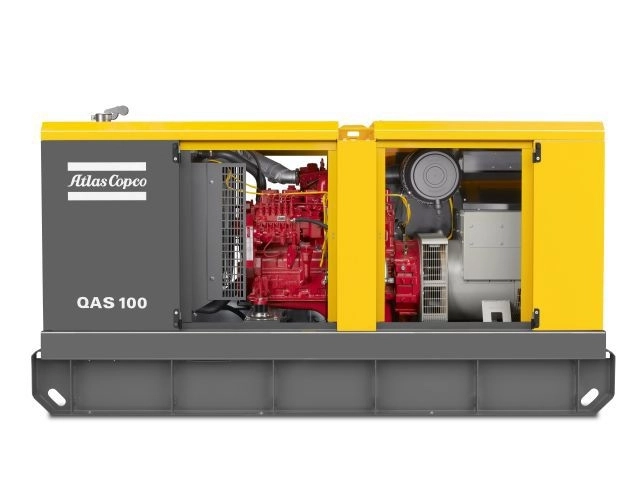

  • дизельным четырехтактным шестицилиндровым двигателем Cummins 6BT5.9-G2;

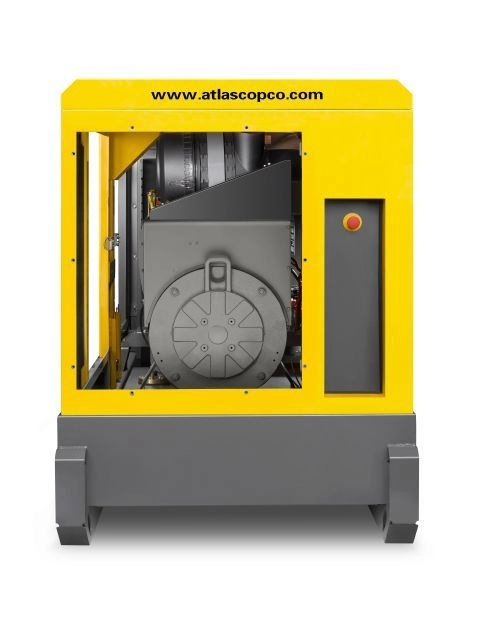

  • синхронным бесщеточным генератором переменного тока Stamford UCI274-C, допускающим 180%-ную перегрузку в течение 20 секунд или 300%-ную перегрузку при установке опции PMG;
  • защитным реле утечки на «землю» с диапазоном регулировки 0,025…25 А;
  • системой водяного охлаждения с мощным осевым вентилятором;
  • системой фильтрации топлива с предварительным влагоотделением;
  • автоматическим регулятором напряжения по 3-м фазам с точностью регулировки ± 1%;
  • электронным регулятором скорости вращения (частоты) с точностью регулировки ± 0,25%;
  • встроенным запирающимся топливным баком емкостью 230 литра;
  • дренажным масляным насосом;
  • гибким дренажным шлангом для охлаждающей жидкости;
  • системой шумоглушения, обеспечивающей уровень шума 70 дБА на расстоянии 7 метров при 75% нагрузке;
  • металлическим штырем для заземления генератора при работе в полевых условиях;
  • герметичное экологически безопасное дно, недопускающее протечек;
  • системами защиты по высокой температуре охлаждающей жидкости, низкому давлению масла и низкому напряжению на выходе генератора переменного тока.

Таблица Ухудшений выходных характеристик генератора от условий эксплуатации.

Высота, м Температура, °C
0 10 20 30 40 45 50
0 100 100 100 100 97 87 75
500 100 100 100 100 97 87 75
1000 100 100 100 99 96 86 75
1500 97 97 97 97 95 85 73
2000 94 94 94 94 93 82 71
2500 88 88 88 88 88 77 66
3000 88 88 88 88 88 77 66
3500 82 82 82 82 82 72 62
4000 82 82 82 82 82 72 62

УСЛОВИЯ ЭКСПЛУАТАЦИИ

  • Максимальная рабочая температура окружающей среды + 50°C.
  • Минимальная температура гарантированного запуска - 18°C (без подогревателя охлаждающей жидкости).
  • Минимальная температура гарантированного запуска с подогревателем охлаждающей жидкости - 25°C (поставляется по заказу).
  • Максимальная влажность окружающей среды 85%.
  • Максимальная высота эксплуатации над уровнем моря 4000 м.

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

  • Для уверенного запуска двигателя, при сильных минусовых температурах, на генератор возможно установить устройство подогрева охлаждающей жидкости. Данное устройство встраивается в масляный поддон двигателя и поддерживает температуру масла в районе 39-48 градусов. Запитывание производится от сети 220 В.
  • Электростанцию Atlas Copco QAS 100 возможно заказать на дорожном шасси. В данном случае генератор устанавливается на дорожное шасси, комплектуется полной дорожной сигнализацией (стоп сигналы, поворотники, отражатели света, подсветка номерного знака), регулируемым по высоте дышлом.
  • Дополнительный встроенный топливный бак. Это позволяет значительно повысить автономность генератора. Данная опция невозможна при заказе генератора QAS 100 на дорожном шасси. Дополнительный бак находится между основным баком и салазками. Заправка электростанции осуществляется через основную горловину. Емкость дополнительного бака для QAS 100 составляет 403 литра.
  • Разъем для подключения к внешнему топливному баку представляет собой кран с разъемом для подключения топливной магистрали от внешней топливной емкости. Кран переключает подачу топлива в двигатель либо из встроенного топливного бака дизель-генератора, либо из внешней топливной емкости.
  • Дизельную электростанцию Atlas Copco QAS 100 возможно окрасить в любые два цвета по желанию заказчика. Это удобно для формирования корпоративного цвета, уменьшает возможность кражи генератора. Окраска производится поверх желтой (базовой) краски на заводе.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение 400 В
Мощность при постоянной нагрузке (PRP) при 50 Гц 100 кВА / 80 кВт
Мощность при резервной нагрузке (LTP) при 50 Гц 110 кВА / 88 кВт
Коэффициент мощности 0,8
Номинальный ток при постоянной нагрузке 144,3 А
Способность мгновенного приема нагрузки:
с падением частоты более 5% 100%
с падением частоты не более 5% изохорный
Емкость топливного бака 230 л
Топливная автономность при максимальной загрузке 10,5 час
Уровень звукового давления на расстоянии 7 метров при 75% нагрузке 70 дБА
Расход топлива:
0% мощности 2,20 кг/час
50% мощности 10,20 кг/час
75% мощности 14,20 кг/час
100% мощности 18,80 кг/час
Удельное потребление топлива при 100% загрузке 0,23 кг/кВт ч
Двигатель:
Модель двигателя Perkins 1104C-44TAG2
Мощность 89 кВт
Охлаждение водяное
Число цилиндров 4
Рабочий объем двигателя 4,41 л.
Подача воздуха в камеру сгорания турбонаддув с воздушным охлаждением
Управление скоростью вращения электронное
Система впрыска топлива прямой впрыск
Емкость масляной системы 8,5 л.
Емкость системы охлаждения 12,6 л.
Напряжение боровой сети генератора 12 В
Обороты двигателя 1500 об/мин
Расход масла двигателя 28,2 г/час
Норма по выхлопу EU STAGE II
Генератор:
Модель Stamford UCI274-C1
Степень защиты IP23
Класс изоляции обмоток статора Н (высший)
Класс изоляции обмоток ротора Н (высший)
Габаритные размеры и вес:
ДхШхВ 2910х1100х1560 мм
Вес сухой / рабочий 1730 кг/ 1950 кг
Защита от утечки токов:
Реле утечки на землю 0,03-30 А
Контроль сопротивления изоляции 10-100 кОм
