Напряжение: 400 В
Вид топлива: дизель
Максимальная мощность, кВт: 260
Мощность двигателя, л.с.: 380,69

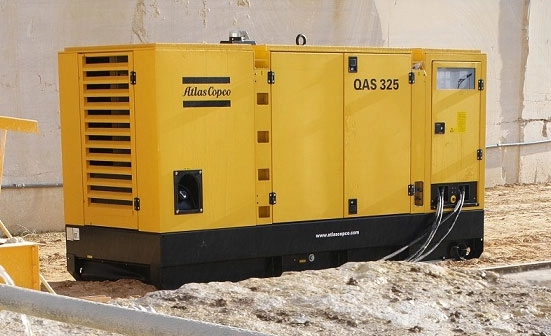

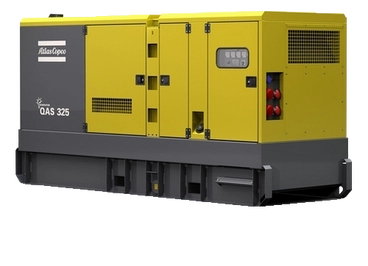

Электростанция QAS 325 предназначена для снабжения электричеством строительных объектов, промышленных предприятий, жилых и складских комплексов, больниц и других объектов.
Генератор изготовлен в прочном всепогодном (с IP54) шумопоглощающем корпусе из оцинкованной стали и окрашенным порошковым методом с последующей термической обработкой, предотвращающей коррозию. Применение уникальных технических решений, гарантирует запуск генератора при температуре окружающей среды от -25 °С до +40 °С и на высоте 1500 метров над уровнем моря без потерь по мощности.
Электростанция предназначена для установки вне помещения при любых погодных условиях и на неподготовленную поверхность (без фундамента) с углом отклонения от горизонта до 15 градусов. Для удобства погрузочно-разгрузочных работ корпус оборудован подъемной проушиной, а опорная рама – пазами для вилочного погрузчика и салазками для буксирования волоком.
Благодаря отличным шумопоглощающим способностям (шумовое давление по ISO 2151 на 7 метрах до 71 дБ) генератор можно устанавливать в непосредственной близости от потребителя, а нормы по выхлопам отвечают самым последним требованиям.
Приборная панель
Приборная панель оборудована тремя амперметрами, вольтметром с селекторным переключателем фаз, тахометром/частотомером, панелью управления Qc с ЖК-дисплеем, пусковым переключателем, переключателем частоты 50/60 Гц, потенциометром подстройки частоты, лампой освещения, 4-полюсным защитным автоматическим выключателем, на выходе генератора, распределительной клеммной колодкой для подключения силовых кабелей и кнопкой аварийной остановки.
В стандартной комплектации дизель-генератор оборудован:
- дизельным четырехтактным шестицилиндровым двигателем Volvo Penta TAD941 GE (Швеция);
- синхронным бесщеточным генератором переменного тока Leroy Somer LSA46.2 L9, допускающим 300%-ную перегрузку в течение 20 секунд;
- защитным реле утечки на «землю» с диапазоном регулировки 0,025…25 А;
- системой водяного охлаждения с мощным осевым вентилятором;
- системой фильтрации топлива с предварительным влагоотделением;
- автоматическим регулятором напряжения по 3-м фазам с точностью регулировки ± 1%;
- электронным регулятором скорости вращения (частоты) с точностью регулировки ± 0,25%;
- встроенным запирающимся топливным баком емкостью 603 литра;
- дренажным масляным насосом;
- гибким дренажным шлангом для охлаждающей жидкости;
- системой шумоглушения, обеспечивающей уровень шума 71 дБА на расстоянии 7 метров при 75% нагрузке;
- металлическим штырем для заземления генератора при работе в полевых условиях;
- системами защиты по высокой температуре охлаждающей жидкости, низкому давлению масла и низкому напряжению на выходе генератора переменного тока
Таблица Ухудшений выходных характеристик генератора от условий эксплуатации.
Высота, м | Температура, °C | ||||||
0 | 10 | 20 | 35 | 40 | 45 | 50 | |
0 | 100 | 100 | 100 | 100 | 100 | 90 | 80 |
500 | 100 | 100 | 100 | 100 | 100 | 90 | 80 |
1000 | 100 | 100 | 100 | 100 | 100 | 90 | 80 |
1500 | 100 | 100 | 100 | 100 | 95 | 85 | 75 |
2000 | 95 | 95 | 95 | 95 | 85 | 75 | 65 |
2500 | 90 | 90 | 90 | 90 | 80 | 70 | 60 |
3000 | 85 | 85 | 85 | 85 | 80 | 70 | 60 |
3500 | 65 | 65 | 65 | 65 | 60 | 50 | 40 |
4000 | 50 | 50 | 50 | 50 | 45 | 35 | 25 |
УСЛОВИЯ ЭКСПЛУАТАЦИИ
- Максимальная рабочая температура окружающей среды + 50°C.
- Минимальная температура гарантированного запуска - 15°C (без подогревателя охлаждающей жидкости).
- Минимальная температура гарантированного запуска с подогревателем охлаждающей жидкости - 25°C (поставляется по заказу).
- Максимальная влажность окружающей среды 85%.
- Максимальная высота эксплуатации над уровнем моря 4000 м.
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
- Система удаленного мониторинга состояния генераторов COSMOS.
- Зарядное устройство аккумуляторов.
- Клеммная колодка.
- Панель управления Qc1002.
- Панель управления Qc2002.
- Панель управления Qc4002.
- Разъем для подключения к внешнему топливному баку.
- Специальный цвет по желанию заказчика.
- Устройство подогрева охлаждающей жидкости.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Напряжение | 400 В |
Мощность при постоянной нагрузке (PRP) при 50 Гц | 325 кВА / 260 кВт |
Мощность при резервной нагрузке (LTP) при 50 Гц | 357 кВА / 285 кВт |
Коэффициент мощности | 0,8 |
Номинальный ток при постоянной нагрузке | 469 А |
Способность мгновенного приема нагрузки: | |
- с падением частоты более 5% | 100% |
- с падением частоты не более 5% | 55% (143 кВт) |
Емкость топливного бака | 603 л |
Топливная автономность при максимальной загрузке | 9 час |
Уровень звукового давления на расстоянии 7 метров при 75% нагрузке | 71 дБА |
Расход топлива: | |
0% мощности | 6,07 кг/час |
50% мощности | 29,07 кг/час |
75% мощности | 41,41 кг/час |
100% мощности | 54,92 кг/час |
Удельное потребление топлива при 100% загрузке | 0,21 кг/кВт ч |
Двигатель: | |
Модель | Volvo Penta TAD941 GE |
Охлаждение | водяное |
Число цилиндров | 6 |
Мощность | 280 кВт |
Подача воздуха в камеру сгорания | турбонаддув с воздушным охлаждением |
Рабочий объем двигателя | 9,36 л |
Управления скоростью вращения | электронное |
Система впрыска топлива | прямой впрыск |
Емкость масляной системы | 30 л |
Емкость системы охлаждения | 41 л |
Напряжение боровой сети генератора | 24 В |
Обороты двигателя | 1500 об/мин |
Расход масла двигателя | 0,04 л/час |
Норма по выхлопу | EU STAGE II |
Генератор: | |
Модель | Leroy Somer LSA 46.2 VL13 |
Степень защиты | IP21 |
Класс изоляции обмоток статора | Н (высший) |
Класс изоляции обмоток ротора | Н (высший) |
Габаритные размеры и вес: | |
ДхШхВ | 4020х1390х2016,8 мм |
Вес сухой/рабочий | 3768 кг/4386 кг |
Защита от токов утечки: | |
Реле утечки на землю | 0,03-30 А |
Контроль сопротивления изоляции | 10-100 кОм |
