Дизельная электростанция Atlas Copco QAS 60

цена по запросу В корзину

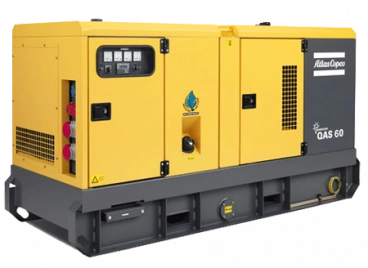

Генератор Atlas Copco QAS 60
  • Генератор Atlas Copco QAS 60
  • Генератор Atlas Copco QAS 60
скачать
инструкцию
Характеристики
Напряжение, В 400
Номинальная мощность, кВт 47
Мощность двигателя, л.с. 72,06
Тип стартера электростартер
Вид топлива дизель
Объем топливного бака, л 134
Вес, кг 1585

QAS 60

Электростанция QAS 60 предназначена для снабжения электричеством строительных объектов, промышленных предприятий, жилых и складских комплексов, больниц и других объектов.

Генератор изготовлен в прочном всепогодном (с IP54) шумопоглощающем корпусе из оцинкованной стали и окрашенным порошковым методом с последующей термической обработкой, предотвращающей коррозию. Применение уникальных технических решений, гарантирует запуск генератора при температуре окружающей среды от -25 °С до +50 °С.

Электростанция предназначена для установки вне помещения при любых погодных условиях и на неподготовленную поверхность (без фундамента) с углом отклонения от горизонта до 15 градусов. Для удобства погрузочно-разгрузочных работ корпус оборудован подъемной проушиной, а опорная рама – пазами для вилочного погрузчика и салазками для буксирования волоком.

Благодаря отличным шумопоглощающим способностям (шумовое давление по ISO 2151 на 7 метрах до 70 дБ) генератор можно устанавливать в непосредственной близости от потребителя, а нормы по выхлопам отвечают самым последним требованиям.

Приборная панель

Приборная панель оборудована тремя амперметрами, вольтметром с селекторным переключателем фаз, тахометром/частотомером, панелью управления Qc с ЖК-дисплеем, пусковым переключателем, переключателем частоты 50/60 Гц, потенциометром подстройки частоты, лампой освещения, 4-полюсным защитным автоматическим выключателем, на выходе генератора, распределительной клеммной колодкой для подключения силовых кабелей и кнопкой аварийной остановки.

В стандартной комплектации дизель-генератор оборудован:

  • дизельным четырехтактным шестицилиндровым двигателем Cummins 4BTA3.9-G2;
  • синхронным бесщеточным генератором переменного тока Stamford UCI224-E1, допускающим 300%-ную перегрузку в течение 20 секунд;
  • защитным реле утечки на «землю» с диапазоном регулировки 0,025…25 А;
  • системой водяного охлаждения с мощным осевым вентилятором;
  • системой фильтрации топлива с предварительным влагоотделением;
  • автоматическим регулятором напряжения по 3-м фазам с точностью регулировки ± 1%;
  • электронным регулятором скорости вращения (частоты) с точностью регулировки ± 0,25%;
  • встроенным запирающимся топливным баком емкостью 230 литра;
  • дренажным масляным насосом;
  • гибким дренажным шлангом для охлаждающей жидкости;
  • системой шумоглушения, обеспечивающей уровень шума 70 дБА на расстоянии 7 метров при 75% нагрузке;
  • металлическим штырем для заземления генератора при работе в полевых условиях;
  • системами защиты по высокой температуре охлаждающей жидкости, низкому давлению масла и низкому напряжению на выходе генератора переменного тока.

 УСЛОВИЯ ЭКСПЛУАТАЦИИ

  • Максимальная рабочая температура окружающей среды + 50°C.
  • Минимальная температура гарантированного запуска - 18°C (без подогревателя охлаждающей жидкости).
  • Минимальная температура гарантированного запуска с подогревателем охлаждающей жидкости - 25°C (поставляется по заказу).
  • Максимальная влажность окружающей среды 85%.
  • Максимальная высота эксплуатации над уровнем моря 4000 м.

 ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

  • Для уверенного запуска двигателя, при сильных минусовых температурах, на генератор возможно установить устройство подогрева охлаждающей жидкости. Данное устройство встраивается в масляный поддон двигателя и поддерживает температуру масла в районе 39-48 градусов. Запитывание производится от сети 220 В.
  • Электростанцию Atlas Copco QAS 60 возможно заказать на дорожном шасси. В данном случае генератор устанавливается на дорожное шасси, комплектуется полной дорожной сигнализацией (стоп сигналы, поворотники, отражатели света, подсветка номерного знака), регулируемым по высоте дышлом.
  • Дополнительный встроенный топливный бак. Это позволяет значительно повысить автономность генератора. Данная опция невозможна при заказе генератора QAS 60 на дорожном шасси. Дополнительный бак находится между основным баком и салазками. Заправка электростанции осуществляется через основную горловину. Емкость дополнительного бака для QAS 60 составляет 326 литров.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение 400 В
Мощность при постоянной нагрузке (PRP) при 50 Гц 60 кВА / 47 кВт
Мощность при резервной нагрузке (LTP) при 50 Гц 66 кВА / 53 кВт
Коэффициент мощности 0,8
Номинальный ток при постоянной нагрузке 84,9 А
Способность мгновенного приема нагрузки:
с падением частоты более 5% 100%
с падением частоты не более 5% изохорный
Емкость топливного бака 230 л
Топливная автономность при максимальной загрузке 17,4 час
Уровень звукового давления на расстоянии 7 метров при 75% нагрузке 70 дБА
Расход топлива:
0% мощности 1,80 кг/час
50% мощности 6,10 кг/час
75% мощности 8,40 кг/час
100% мощности 11,30 кг/час
Удельное потребление топлива при 100% загрузке 0,24 кг/кВт ч
Двигатель:
Модель двигателя Perkins 1104C-44TAG3
Мощность 53 кВт
Охлаждение водяное
Число цилиндров 4
Рабочий объем двигателя 4,41 л
Подача воздуха в камеру сгорания турбонаддув с воздушным охлаждением
Управление скоростью вращения электронное
Система впрыска топлива прямой впрыск
Емкость масляной системы 8,5 л
Емкость системы охлаждения 12,6 л
Напряжение боровой сети генератора 12 В
Обороты двигателя 1500 об/мин
Расход масла двигателя 16,9 г/час
Норма по выхлопу EU STAGE II
Генератор:
Модель Leroy Somer
Степень защиты IP23
Класс изоляции обмоток статора Н (высший)
Класс изоляции обмоток ротора Н (высший)
Габаритные размеры и вес:
ДхШхВ 2910х1100х1560 мм
Вес сухой / рабочий 1585 кг/ 1805 кг
Защита от утечки токов:
Реле утечки на землю 0,03-30 А
Контроль сопротивления изоляции 10-100 кОм
