Винтовой компрессор Atlas Copco XAS 77 дизель

Товар снят с производстваВ корзину Заявка в 1 клик

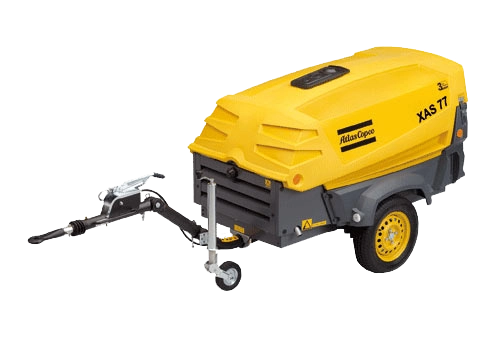

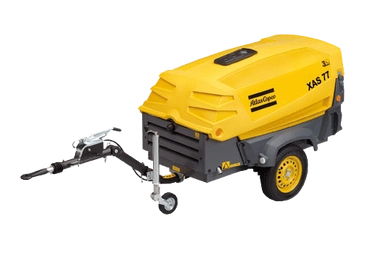

Компрессор Atlas Copco XAS 77
  • Компрессор Atlas Copco XAS 77
  • Компрессор Atlas Copco XAS 77
  • Компрессор Atlas Copco XAS 77
скачать
инструкцию
Характеристики
Производительность, м3/мин 4,3
Давление, бар 7
Мощность, кВт 31,5
Уровень шума, дБ 70
Габаритные размеры, см на шасси 367,6х141х125,8
Вес, кг с шасси 1060
Примечание: Дизельный двигатель Deutz

Модель снята с производства в 2018 году.

На смену старому поколению xas вышла новая, 8-я серия дизельных компрессоров, в линейке которых есть модель с аналогичной производительностью – xas 88

Опциональная гибкость дизельных компрессоров Атлас Копко

Дизельный компрессор XAS 77 имеет одноступенчатый винтовой маслозаполненный компрессорный элемент производства Atlas Copco Airtec приводимый в движение через гибкую резиновую неразъемную муфту от дизельного двигателя марки Deutz. Установка смонтирована на прочном основании и закрыта прочным всепогодным и шумопоглощающим кожухом. Кожух открывается высоко вверх для доступа к обслуживаемым агрегатам и узлам установки. Кожух и основание оцинковано и окрашено порошковым способом с высушиванием при температуре +200°С. Сжатый воздух поступает к потребителю через два или три 3/4" выходных патрубка. Установка XAS 77 оборудована топливным баком емкостью 80 литров.

Системы управления и контроля

Управление осуществляется клапанами реагирующими на изменение рабочего давления в ресивере. При увеличении потребности в сжатом воздухе со стороны потребителя, система управления улавливает падение давления на выходе из компрессора и дает команду на увеличение числа оборотов двигателя и на открытие входного клапана. При уменьшении потребности в сжатом воздухе, система улавливает увеличение рабочего давления и снижает число оборотов двигателя и перекрывает входной клапан. Таким образом, система управления обеспечивает точное соответствие произведенного сжатого воздуха потребному. Рабочее давление устанавливается регулировочным клапаном.

Система управления обеспечивает предупреждение и если не была устранена причина то аварийный останов произойдет в случае: высокой температуры воздуха на выходе из компрессора, не нормального давления компрессорного масла, высокой температуры охлаждающей жидкости, низкого давления масла двигателя, низкого уровня охлаждающей жидкости.

Шасси

Компрессор поставляется без шасси (для монтажа в грузовик) или на двухколесном шасси с широким крепежным кольцом.

Преимущества и особенности передвижного компрессора XAS 77 Dd

1.1 Винтовые компрессорные элементы Atlas Copco обеспечивают ресурс до 40 тысяч моточасов до замены подшипников.
1.2 Двигатели Deutz (Германия) - надежны, экономичны, неприхотливы и имеют серьезную сервисную поддержку в России.
1.3. Система "зимний пакет" для гарантированного запуска и работы в минусовую температуру.
1.4 Высочайшая эффективность компрессора и двигателя обеспечивают минимальный расход топлива.
1.5 Конструкция компрессора обеспечивает легкий доступ ко всем узлам и большой набор дополнительных опций.
1.6 Прицепные компрессоры могут быть зарегистрированы в ГИБДД и беспрепятственно перевозиться по автодорогам.
1.7 Предварительная оцинковка и порошковая окраска предотвращают ржавчину, сохраняя послепродажную стоимость.
1.8 Стандартная гарантия составляет 1 год.
1.9 Низкий уровень шума позволяет не нарушать санитарные нормы принятые в РФ.

Ограничения

1. Минимальное рабочее давление 3,3 бар
2. Максимальное давление в ресивере 8,7 бар (компрессор не загружен, выходной клапан закрыт).
3. Максимальная рабочая температура окружающей среды + 50°C
4. Минимальная температура гарантированного запуска - 10°C (без системы холодного старта).
5. Минимальная температура гарантированного запуска с системой холодного старта -20°C (поставляется по заказу).
6. Минимальная рабочая температура окружающей среды - 30°C
7. Максимальная высота эксплуатации над уровнем моря 4000 м

Компрессор
Рабочее давление (избыточное) бар 7
Производительность по ISO 1217 ed. 3. 1996 м3/мин 4,3
Количество ступеней сжатия шт. 1
Емкость масляной системы компрессора литр 8
Вынос масла на 100% мощности г/час 0,77
Мощность шума по 2000/14 ЕС дБ(А) 98
Шумовое давление по ISO 2151 на 7 метрах дБ(А) 70
Количество постов ѕ дюйма шт. 2
Количество постов большого диаметра шт. -
Максимальная наружная температура *** °С 45
Двигатель
Дизельный двигатель   Deutz
Модель   D2011L03
Нормы по выхлопу   Tier III
Число цилиндров шт. 3
Мощность кВт 31,5
Число оборотов максимум об/мин 2300
Число оборотов минимум об/мин 1850
Расход топлива
- на максимальной мощности кг/ч 5,9
- на холостом ходу кг/ч 3,7
Система охлаждения тип Масл.
Емкость системы охлаждения литр -
Емкость масляной системы литр 8,5
Емкость топливного бака литр 80
Габариты и вес
Длина с регулируемым дышлом мм 3676
Длина с нерегулируемым дышлом мм 3063
Ширина на шасси мм 1410
Высота на шасси мм 1258
Длина без шасси мм 2018
Ширина без шасси мм 1038
Высота на опорах (салазках) мм 1230
Высота без шасси мм 970
Вес сухой с шасси кг 885
Вес рабочий с шасси кг 1060
Вес рабочий на опорах (салазках) кг 850



Опции устанавливаемые на данный компрессор (по заказу).

Опции шасси

Исполнение компрессора без шасси (для монтажа в грузовик).
Опорная пята.
Опоры для компрессора (стационарно)
Полная дорожная сигнализация

Прицепное буксировочное соединение
Противооткатные, стояночные башмаки
Регулируемое по высоте дышло.
Тормоза наката

Опции подготовки воздуха

Дополнительный воздушный фильтр безопасности.
Магистральная масленка.
Магистральный и угольный фильтры.
Обводной клапан охладителя.
Обратный клапан
Охладитель и влагоотделитель.
Охладитель, влагоотделитель и донагреватель.

Разные опции

Двойной инструментальный ящик.
Дополнительный топливный фильтр с влагосепаратором для XAS47-97
Зимний пакет для компрессоров с двигателем Deutz 2011
Искрогаситель и ограничитель максимальной скорости.
Катушка со шлангом.
Одинарный инструментальный ящик.
Полиэтиленовый кожух
Система дистанционного мониторинга состояния компрессора COSMOS
Специальный цвет по желанию заказчика.
Цепь против кражи.
Экологически безопасный герметичный корпус
Электростанция (генератор) встроенная на 6,5 кВА или на 12 кВА.
